柔らかい間接照明で
|
|
|
手元も明るく見やすいキーボード操作や書類の読み書きの際に、手元を照らすスポットライトも付属。細やかな位置調整が可能なほか、間接照明の明るさも手元で調整でき、一人ひとりに最適な明るさが手軽に得られます。 |
ワークフローを円滑に
多種多量の医用画像を、超高解像度12メガピクセル(横4200×縦2800ピクセル)の1画面上に、レイアウトの自由度高く表示可能。複数モニター使用時と比べて視認性が高まり、業務の効率化に繋がります。
使いやすいコンパクトサイズ
30.9インチの画面サイズに超高解像度12メガピクセル表示を実現。画面を隅々まで見る際の首の動きや視線移動を抑えます。さらに、間接照明や電源を内蔵しつつも、コンパクト設計により、解像度5メガピクセルのモニター2面と比べて空間占有率を約19%低減。デスク上の作業スペースに開放感が生まれます。
「読影」を変える
医用画像撮影装置(モダリティ)のデジタル化や性能向上により、放射線科読影医1人当たりの読影件数は増加傾向にあります。増加する読影医の負担を軽減するため、読影環境を快適にし、読影ワークフローを円滑にするEIZO独自のWork-and-Flow機能を開発しました。RadiForceモニターと同梱ソフトウェアRadiCS LEとの組合わせで、Work-and-Flow機能を利用できます。
<新機能追加>
細部をより明瞭に
輝度を一時的に最大化するInstant Backlight Booster機能を搭載しています。高輝度バックライトの性能をフルに発揮することにより、医用画像の細部をより見やすく表示します。
- 当機能が有効の時はDICOM Part 14に対応していません。
機能追加搭載の方法
2021年10月製造のモニターから、「Instant Backlight Booster機能」を新機能として搭載しています。上記より前に製造されたモニター(製造番号は下記参照)を購入済みで「Instant Backlight Booster機能」の使用を希望されるユーザーには、機能を追加搭載できるファームウェア・アップデート・ツールを無償で提供します。下記フォームで申込みください。
|
すばやく集中Point-and-Focus機能により、マウスとホットキーの操作だけで、表示している医用画像内の気になる部分をすばやく選択し、輝度や階調を見やすいように変更可能。関心領域のみに焦点を絞ることで、読影に集中しやすくなります。 |
見たい時だけ表示Hide-and-Seek機能により、操作しないPinP(ピクチャー・イン・ピクチャー)子画面は隠しておき、必要になったらカーソルを画面の端に移動するだけで表示可能。読影レポート、検査リスト、画像ビューワ、電子カルテなど異なる画面やPCを行き来する読影ワークフローの作業効率を損なわずにモニター数を削減でき、読影環境の省スペース化が可能です。 |
途切れない操作
Switch-and-Go機能により、USB切替えがモニター内で行われ、2台のPCを1組のキーボードとマウスで操作可能。さらに入力信号の切替を連動させることによって表示/入力機器の使い分けが不要になり、読影効率の向上と省スペース化が図れます。 |
動画でもう少し詳しく |
![]() |
乳がん検査画像の表示に対応
米国食品医薬品局(FDA)より、デジタルブレストトモシンセシスとデジタルマンモグラフィ表示用として米国内で販売する許可を取得しています。 |
![]() |
モノクロとカラーをハイブリッド表示

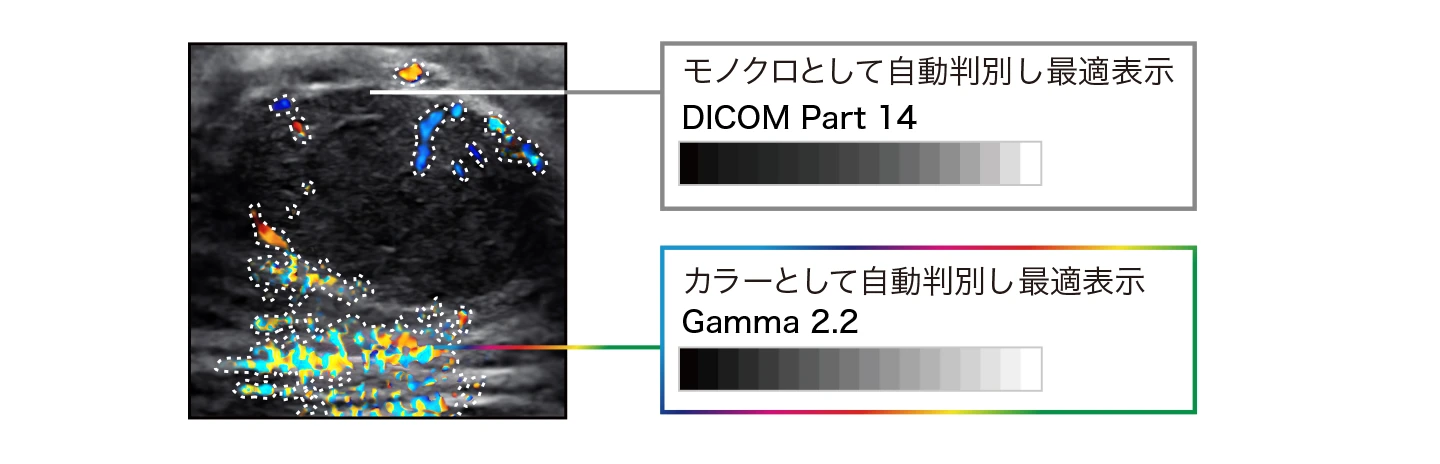

Hybrid Gamma PXL機能が、同一画面内のモノクロとカラーをピクセルごとに自動判別し、それぞれ最適な階調で表示、すなわちハイブリッド表示します。これにより高い表示性能が求められるブレストトモシンセシスやマンモグラフィのモノクロ画像に加えて、乳房MRIやCT、超音波、病理などのカラー画像も忠実に再現でき、モノクロとカラー画像を一つの画面上に表示する際の読影作業の効率化が期待できます。 |
![]() |
視覚評価
EIZOは、国家公務員共済組合連合会 熊本中央病院と共同で、「Hybrid Gamma PXL機能」を搭載したRadiForceモニターを使用して視覚評価を実施しました。機能のオン/オフ時を比較した結果、読影精度に影響を与えない、つまり差異はなく安全に使用できることが明らかになりました。また内視鏡や核医学などカラー画像の表示時には機能をオンにしたほうがオフ時よりも37%優位である、つまり読影しやすいという実証を得ました。 |
![]() |
優れた鮮鋭度と長期安定性の両立
医用モニターの運用輝度を長期間安定して維持する方法として、画面の高輝度化があります。しかし、高輝度を達成するために液晶パネル上の画素の開口率を上げると、画像がぼやける弊害が生まれます。EIZOの独自技術を活かしたSharpness Recovery機能は、画像をぼやけさせることなく、先行機種と同等の鮮鋭度を保ちながら高輝度化を実現し、長期にわたり安定した性能を発揮します。

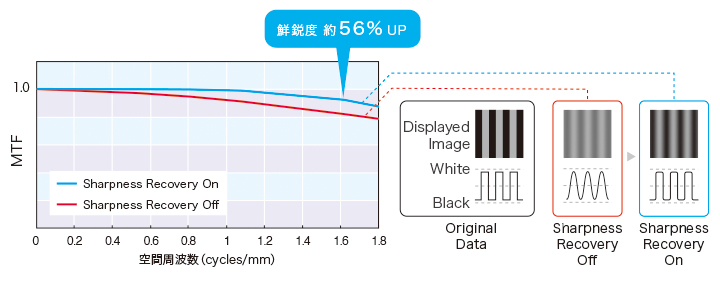

画像の鮮鋭度を数値であらわすMTF測定で、Sharpness Recovery機能のオン/オフ時を比較した結果、オンにした時のほうが、例えば2ピクセルごとのラインペア表示(空間周波数1.609 cycles/mm)においては、鮮鋭度を約56%回復します。
使用環境に応じて選べる製品バリエーション

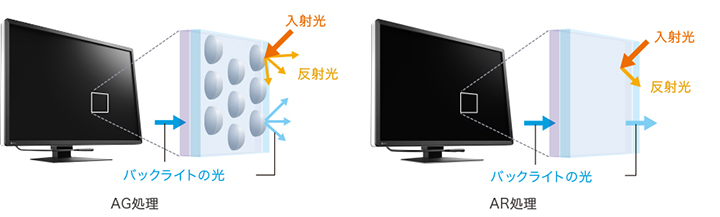

アンチグレア(AG)モデルは、モニターの表面を凹凸に加工して外光を分散。映り込みを大幅に少なくするため、照明や外光が画面に映り込む部屋での利用に適します。アンチリフレクション(AR)コーティングモデルは、入射光と反射光の干渉(差し引き)を利用して反射を低減。凹凸による拡散反射がなく、バックライトの光もそのまま通すため、映り込みを抑えながらも黒が白っぽく見えることを防ぎ、診察室※でもAGモデルに比べ鮮明な画像を表示します。
-
日本工業規格(JIS)の「照明基準総則(JIS Z 9110:2010)」では、保健医療施設の推奨照度について、診察室は500ルクス(lx)と記載されています。
- 詳細は技術情報文書「AR(アンチリフレクション)処理の優位性 [PDF]」をご覧ください。
高密度で滑らかな表示
画素一つひとつのサイズが0.1554 mmと高密度、高精細で粒状性が良く、形状再現性に優れた画像を表示できます。
ケーブル1本でかんたん接続
DisplayPort 1.4端子で、60フレーム/秒の12メガピクセル映像信号をサポート。ワークステーションとケーブル1本で直結でき、容易なケーブルマネージメントを実現します。
AIを活用することで常に安定した表示を実現
液晶モニターは、周囲の温度変化やモニター内部の温度変化の影響を受けて色や明るさが変動し、正しい表示を妨げることがあります。医用画像表示モニターRadiForceやカラーマネージメントモニターColorEdgeは、モニター内部に温度センサーを搭載し、内部の温度変化をセンシングするとともに周囲の温度変化を推定しています。これにより、階調・色度・輝度などに対して適切な補正を行い、正確な表示品質を維持しています。 |
![]() |
医用画像を忠実に再現工場で1台ずつ表示の測定を行い、階調をDICOM Part 14に準拠するよう調整し出荷します。さらに、システム起動後、素早く輝度を安定させる機能と、周囲の温度や経時による輝度変化を自動補正する機能を搭載。安定した輝度と階調で医用画像を忠実に再現できます。 |
![]() |
表示品質の管理が容易
モニター品質管理ソフトウェア簡易版RadiCS LE(同梱)とベゼル部に内蔵のキャリブレーションセンサー(IFS: Integrated Front Sensor)を使用することで、センサーの取付け取外しの時間と手間をかけず、DICOM Part 14準拠のキャリブレーションを実現します。
安全・安心
医療の現場で安心してご使用いただけるよう、各種医療規格や安全/EMC規格を取得し、安全性と信頼性を実現しています。
また、(一社)日本画像医療システム工業会(JIRA)規格である「医用画像表示用モニタの品質管理に関するガイドラインJESRA X-0093」の受入試験を製造工程で実施します。その「出荷試験報告書」を製品に同梱しています。
「医用画像表示用モニタの品質管理に関するガイドラインJESRA X-0093」についてはこちら
5年間保証
ご購入から5年間センドバック方式による修理サービスを無償でご提供いたします。保守内容をさらに充実させ、モニター導入後の保守、修理費などのランニングコストの削減に貢献します。
SDGsへの貢献
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs(持続可能な開発目標)の達成に取組んでいます。 |
![]() |
■健やかな生活を支える |
![]() ![]() |
|
■環境にやさしい |
![]() ![]() |
製品バリエーション |
RX1270: アンチグレアパネル仕様
RX1270-AR: ARコーティング仕様 |
---|---|
パネル | |
種類 | カラー (IPS) |
バックライト | LED |
サイズ | 30.9型 (78.4 cm) |
推奨解像度 | 4200 x 2800 (アスペクト比3:2) |
表示領域 (横 x 縦) | 652.7 x 435.1 mm |
画素ピッチ (横 x 縦) | 0.1554 x 0.1554 mm |
表示色 |
10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit) |
視野角 (水平 / 垂直, 標準値) | 178° / 178° |
輝度 (標準値) | 1200 cd/m2 |
キャリブレーション推奨輝度 | 500 cd/m2 |
コントラスト比 (標準値) | 1500:1 |
応答速度 (標準値) | 12 ms (黒→白→黒) |
映像信号 | |
入力端子 | DisplayPort x 2, HDMI |
デジタル走査周波数 (水平 / 垂直) | 31 - 175 kHz / 29 - 61Hz |
USB | |
コンピュータ接続 (アップストリーム) | USB 2.0: Type-B x 2 |
USBハブ (ダウンストリーム) | USB 2.0: Type-A x 3 |
電源 | |
電源入力 | AC 100 - 240 V, 50 / 60 Hz |
標準消費電力 | 77 W |
最大消費電力 | 188 W |
節電時消費電力 | 2 W以下 |
内蔵センサー | バックライトセンサー, Integrated Front Sensor, 照度センサー |
主な機能 | |
調光機能 (輝度ドリフト補正, 輝度自動制御) | 有 |
デジタルユニフォミティ補正 | 有 |
Hybrid Gamma PXL | 有 |
Work-and-Flow | Hide-and-Seek, Switch-and-Go, Point-and-Focus, Instant Backlight Booster |
表示モード | CAL Switch機能 (DICOM, CAL1, CAL2, Custom, sRGB, Text) |
機構 | |
質量 | 約15.6 kg |
質量 (モニター部) | 約11.5 kg |
取付穴ピッチ (VESA規格) | 100 x 100 mm |
適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) | JESRA X-0093 (管理グレード1A), CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-B, FCC-B, CAN ICES-3 (B), RCM, RoHS, WEEE, J-Mossグリーンマーク, PCリサイクル (事業系) |
FDA | 510(k) Clearance for Breast Tomosynthesis, Mammography, and General Radiography |
専用ソフトウェア | |
モニター品質管理ソフトウェア RadiCS | 対応 |
主な付属品 | |
映像信号ケーブル | DisplayPort (3 m) x 2, HDMI (2 m) |
その他 | 2芯アダプタ付電源コード (3 m), USB Type-A - USB Type-Bケーブル (3 m) x 2, ケーブルカバー, ユーティリティディスク (RadiCS LE, 設定マニュアル), ScreenCleaner, 出荷試験報告書, 保証書付き取扱説明書 |
保証期間 | 5年間 |
寸法図 |
製品カタログ
互換性情報
技術情報
2010/03/09 |
液晶モニターを長時間、連続使用する際の注意点について [PDF] 液晶モニターの性質上、長時間連続使用した場合に起こりうる問題点(輝度・色度の変化等)を挙げ、それらの軽減方法について説明します。 |
