RadiForce RX360
21.3型 カラー液晶モニター

RX360: 生産終了
RX360-AR: 在庫僅少

CRやDRのモノクロ画像と、
3D画像解析やフュージョンの
カラー画像の混在表示に
対応した、3メガピクセル
高輝度カラーモニター
  • ご購入に関するお問合せ
  •
  • 特長
  • スペック
  • ドキュメント 互換性情報
  • グラフィックスボード
  • 品質管理ソフトウェア・ツール アクセサリ

Making Each Life Visual




「読影」を変える

Work-and-Flow_logo.jpg 医用画像撮影装置(モダリティ)のデジタル化や性能向上により、放射線科読影医1人当たりの読影件数は増加傾向にあります。増加する読影医の負担を軽減するため、読影環境を快適にし、読影ワークフローを円滑にするEIZO独自のWork-and-Flow機能を開発しました。RadiForceモニターと同梱ソフトウェアRadiCS LEとの組合わせで、Work-and-Flow機能を利用できます。





見たい時だけ表示

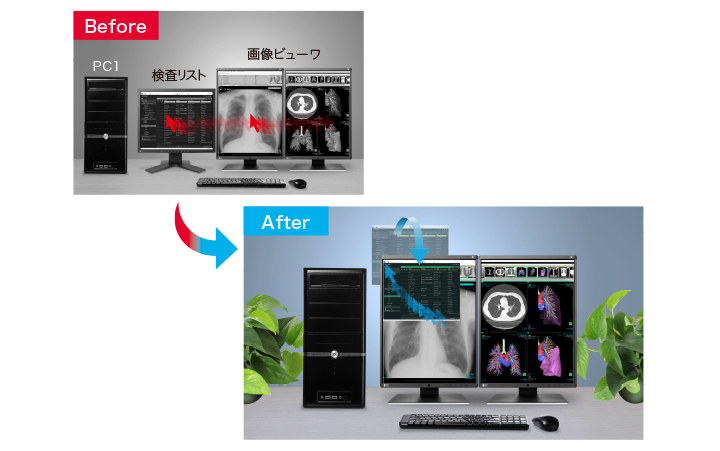

Hide-and-Seek機能により、操作しないPinP(ピクチャー・イン・ピクチャー)子画面は隠しておき、必要になったらカーソルを画面の端に移動、あるいはショートカットキーを押すだけで表示できます。読影レポート、検査リスト、画像ビューワ、電子カルテなど異なる画面やPCを行き来する読影ワークフローの作業効率を損なわずにモニター数を削減でき、読影環境の省スペース化が可能です。

Hide-and-Seek

動画でもう少し詳しく gif_animation_icon




途切れない操作

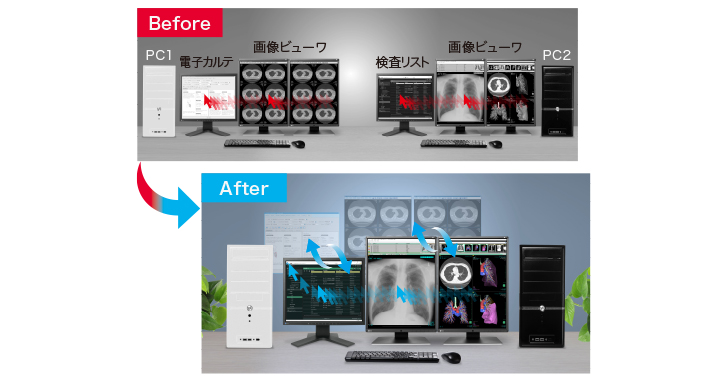

Switch-and-Go機能により、USB切替えがモニター内で行われ、2台のPCを1組のキーボードとマウスで操作できます。カーソルを画面の所定の位置に移動するだけで、操作したいPCに瞬時に切替えられます。

さらに、入力信号の切替えもUSB切替えに連動でき、2台のPCを1組のモニターとキーボード、マウスで操作可能。PCの行き来に生じるモニターとキーボード、マウスの使い分けが不要になり、読影効率の向上と、さらなる省スペース化が図れます。

Switch-and-Go

動画でもう少し詳しく gif_animation_icon




すばやく集中

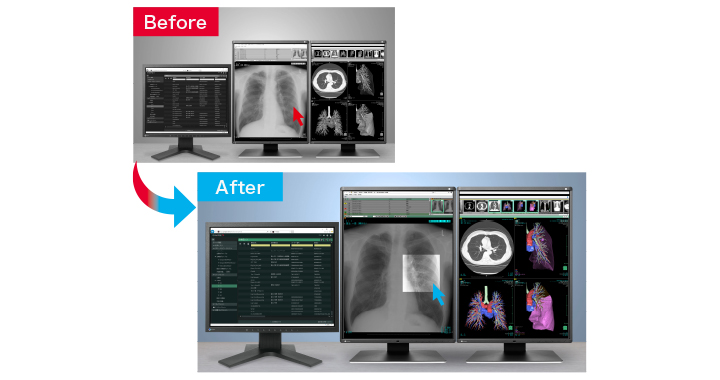

Point-and-Focus機能により、マウスとショートカットキーの操作だけで、表示している医用画像内の気になる部分をすばやく選択し、輝度や階調を見やすいように変更できます。関心領域のみに焦点を絞ることで、読影に集中しやすくなります。

Point-and-Focus

動画でもう少し詳しく gif_animation_icon






モノクロとカラーをハイブリッド表示

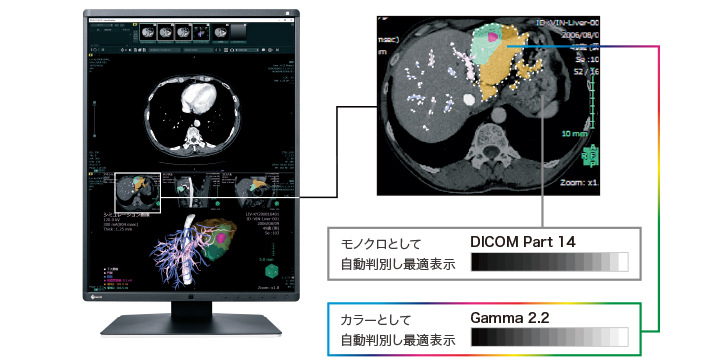

Hybrid Gamma PXLHybrid Gamma PXL機能が、同一画面内のモノクロとカラーをピクセルごとに自動判別し、それぞれ最適な階調で表示、すなわちハイブリッド表示します。

これによりCRやDRのモノクロ画像はDICOM Part 14に対応した階調で、内視鏡や核医学、3D画像解析、フュージョンのカラー画像はガンマ2.2に対応した階調で忠実に再現でき、モノクロと
カラー画像を一つの画面上に表示する際の読影作業の効率化が期待できます。

モノクロとカラーをハイブリッド表示

視覚評価

EIZOは、国家公務員共済組合連合会 熊本中央病院と共同で、「Hybrid Gamma PXL機能」を搭載したRadiForceモニターを使用して視覚評価を実施しました。機能のオン/オフ時を比較した結果、読影精度に影響を与えない、つまり差異はなく安全に使用できることが明らかになりました。また内視鏡や核医学などカラー画像の表示時には機能をオンにしたほうがオフ時よりも37%優位である、つまり読影しやすいという実証を得ました。

White Paper 「Hybrid Gamma PXL機能の視覚評価について」 [PDF]

37%優位




スムーズな視線移動

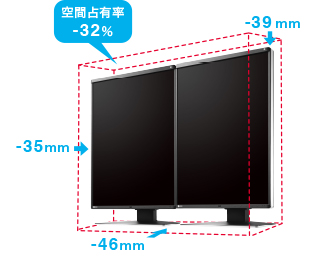

新デザインとパネルにより、従来機種RX340と比べて、モニターの額縁幅を約70%削減し、モニター2台による画像比較時の視線移動をスムーズにします。外形寸法は、横35mm、縦39mm、奥行き46mmのスリム化を実現し、空間占有率が約32%削減。目から画面までの距離(視距離)が広がり、少ない視線移動でより多くの情報を観察でき、またデスク上の作業スペースに開放感が生まれます。

空間占有率

省スペース


優れた鮮鋭度と長期安定性の両立

医用モニターの運用輝度を長期間安定して維持する方法として、画面の高輝度化があります。しかし、高輝度を達成するために液晶パネル上の画素の開口率を上げると、鮮鋭度が低下する弊害が生まれます。EIZOの独自技術を活かしたSharpness Recovery機能は、ノイズを発生させることなく、先行機種と同等の鮮鋭度を保ちながら高輝度化を実現し、長期にわたり安定した性能を発揮します。

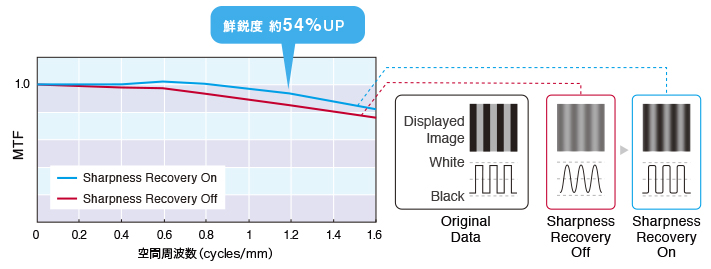

画像の鮮鋭度を数値であらわすMTF測定で、Sharpness Recovery機能のオン/オフ時を比較した結果、オンにした時のほうが、例えば2ピクセルごとのラインペア表示(空間周波数1.182 cycles/mm)においては、鮮鋭度を約54%回復します。

鮮鋭度を補正

選べる製品バリエーション

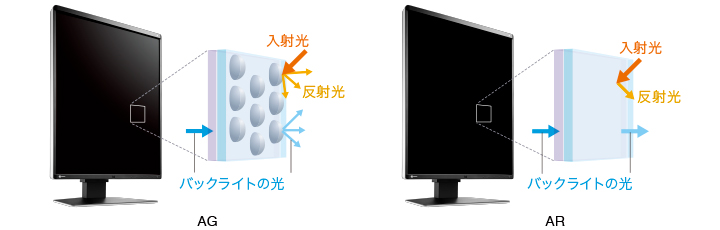

アンチグレア(AG)モデルは、モニターの表面を凹凸に加工して外光を分散します。映り込みを大幅に少なくするため、照明や外光が画面に映り込んでしまう部屋での利用に適します。アンチリフレクション(AR)コーティングモデルは、入射光と反射光の干渉(差し引き)を利用して反射を低減します。凹凸による拡散反射がなく、バックライトの光もそのまま通します。そのため映り込みを抑えながらも黒が白っぽく見えることを防ぎ、診察室でもAGモデルに比べ、コントラスト比28%向上の鮮明な画像を表示します。使用環境に応じて製品モデルを選択できます。

  • 日本工業規格(JIS)の「照明基準総則(JIS Z 9110:2010)」では、保健医療施設の推奨照度について、診察室は500ルクス(lx)と記載されています。


選べる製品バリエーション




シンプルな配線

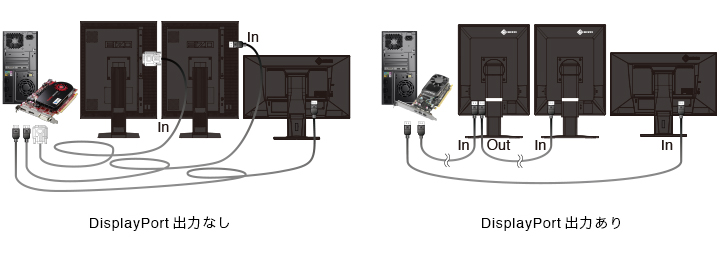

入力端子だけでなく、DisplayPort出力端子を搭載します。デイジーチェーン(数珠つなぎ)接続により複数モニター使用時の配線がシンプルになります。

  • デイジーチェーンに対応したグラフィックスボードが必要です。

シンプルな配線






医用画像を忠実に再現

工場で1台ずつ表示の測定を行い、すべてのモニターの階調をDICOM Part 14に準拠するよう調整の上で出荷しています。さらに、システム起動後、素早く輝度を安定させる機能と、周囲の温度や経時による輝度変化を自動補正する機能を搭載。安定した輝度と階調で医用画像を忠実に再現できます。

医用画像を忠実に再現





表示品質の管理が容易

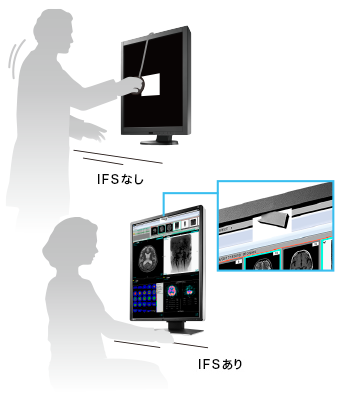

モニター品質管理ソフトウェア簡易版RadiCS LE(同梱)とベゼル部に内蔵のIntegrated Front Sensor(IFS)を使用することで、センサーの取付け取外しの時間と手間をかけず、DICOM Part 14準拠のキャリブレーションを実現します。

  • モニターのバックライトセンサーを利用した簡易キャリブレーションにも対応しています。



表示品質の管理が容易

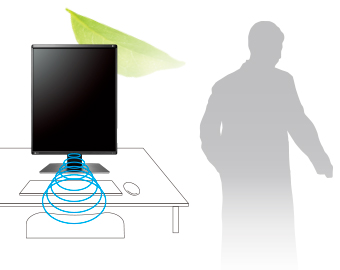

自動で電源オフ

人感センサーがユーザーの離着席を検知して、自動的にモニター電源のオン/オフ操作を行います。モニター非使用時に無駄に消費されていた電力を徹底削減します。

自動で電源オフ




推奨輝度の維持保証

製品ごとに定めている製品使用時間内であれば、推奨輝度の維持を保証していますので、安心してご使用いただけます。製品の品質に自信をもつEIZOだからできる保証です。




設置時の負荷軽減

(一社)日本画像医療システム工業会(JIRA)規格である「医用画像表示用モニタの品質管理に関するガイドライン JESRA X-0093」の受入試験を製造工程で実施し、「出荷試験報告書」として同梱することによりお客様のモニター品質管理作業の負担を軽減しています。

「医用画像表示用モニタの品質管理に関するガイドラインJESRA X-0093」についてはこちら



5年間保証

ご購入から5年間センドバック方式による修理サービスを無償でご提供いたします。保守内容をさらに充実させ、モニター導入後の保守、修理費などのランニングコストの削減に貢献します。

詳しくはこちら





SDGsへの貢献

EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs(持続可能な開発目標)の達成に取組んでいます。

  SDGs Logo

■健やかな生活を支える
医療の現場では、一人ひとりに最適な医療を提供する取組みが始まっています。当社はMaking Each Life Visualをメッセージに掲げ、膨大な医療情報をまとめ、つなぎ、生かすことによって最適な画像・映像環境づくりを推進し、より効率的かつ正確な診断・治療を支援していきます。


SDGs 03:すべての人に健康と福祉をSDGs 08:働き甲斐も経済成長も


■環境にやさしい
医療現場で要求される高性能や高機能を備えつつ、環境に配慮したデザインを採用。消費電力を抑え、温室効果ガス(GHG)排出を抑制する低消費電力設計です。使用済み製品の回収リサイクルを行い、使用後の責任までしっかり果たしています。


SDGs 07:エネルギーをみんなにそしてクリーンにSDGs 12:つくる責任つかう責任
製品バリエーション RX360: アンチグレアパネル仕様
RX360-AR: ARコーティング仕様
パネル
種類 カラー (IPS)
バックライト LED
サイズ 21.3型 (54.1 cm)
推奨解像度 1536 x 2048 (アスペクト比3:4)
表示領域 (横 x 縦) 324.9 x 433.2 mm
画素ピッチ (横 x 縦) 0.2115 x 0.2115 mm
表示色 10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit)
視野角 (水平 / 垂直, 標準値) 178° / 178°
輝度 (標準値) 1100 cd/m2
キャリブレーション推奨輝度 500 cd/m2
コントラスト比 (標準値) 1500:1
応答速度 (標準値) 12 ms (黒→白→黒)
映像信号
入力端子 DisplayPort x 2, デュアルリンクDVI-D
出力端子 DisplayPort (デイジーチェーン)
デジタル走査周波数 (水平 / 垂直) 31 - 127 kHz / 29 - 61.5 Hz
USB
コンピュータ接続 (アップストリーム) USB 2.0: Type-B x 2
USBハブ (ダウンストリーム) USB 2.0: Type-A x 2
電源
電源入力 AC 100 - 240 V, 50 / 60 Hz
標準消費電力 34 W
最大消費電力 74 W
節電時消費電力 1 W以下
内蔵センサー バックライトセンサー, Integrated Front Sensor, 人感センサー, 照度センサー
主な機能
調光機能 (輝度ドリフト補正, 輝度自動制御)
デジタルユニフォミティ補正
Hybrid Gamma PXL
Work-and-Flow Hide-and-Seek, Switch-and-Go, Point-and-Focus
表示モード CAL Switch機能 (DICOM, CAL1, CAL2, Custom, sRGB, Text)
機構
質量 約8 kg
質量 (モニター部) 約5.2 kg
取付穴ピッチ (VESA規格) 100 x 100 mm
適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) JESRA X-0093 (管理グレード1A), CE (Medical Device), EN60601-1, ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC60601-1, VCCI-B, FCC-B, CAN ICES-3 (B), RCM, RoHS, WEEE, J-Mossグリーンマーク, PCリサイクル (事業系)
FDA 510(k) Clearance for General Radiography
専用ソフトウェア
モニター品質管理ソフトウェア RadiCS 対応
主な付属品
映像信号ケーブル DisplayPort (3 m) x 2
その他 2芯アダプタ付電源コード (3 m), USB Type-A - USB Type-Bケーブル (3 m) x 2, ユーティリティディスク (RadiCS LE, 取扱説明書, 設定マニュアル), 出荷試験報告書, 保証書付き取扱説明書
