RadiForce MX217
21.3型 カラー液晶モニター
DICOM Part 14準拠のキャリブレーションに対応し、コストパフォーマンスに優れた21.3型2メガピクセルカラーモニター
  • ご購入に関するお問合せ
  • 特長
  • スペック
  • ドキュメント 互換性情報
  • グラフィックスボード
  • 品質管理ソフトウェア・ツール アクセサリ



再現性を追求した画質

モノクロとカラーをハイブリッド表示

Hybrid Gamma PXLHybrid Gamma PXL機能が、同一画面内のモノクロとカラーをピクセルごとに自動判別し、それぞれ最適な階調で表示、すなわちハイブリッド表示します。これによりCTやMRI、X線写真などのモノクロ画像はDICOM Part 14に対応した階調で、3D画像解析や核医学、超音波、内視鏡などのカラー画像はガンマ2.2に対応した階調で忠実に再現でき、モノクロとカラー画像を一つの画面上に表示する際の読影作業の効率化が期待できます。

モノクロとカラーをハイブリッド表示

視覚評価

EIZOは、国家公務員共済組合連合会 熊本中央病院と共同で、「Hybrid Gamma PXL機能」を搭載したRadiForceモニターを使用して視覚評価を実施しました。機能のオン/オフ時を比較した結果、読影精度に影響を与えない、つまり差異はなく安全に使用できることが明らかになりました。また内視鏡や核医学などカラー画像の表示時には機能をオンにしたほうがオフ時よりも37%優位である、つまり読影しやすいという実証を得ました。

White Paper 「Hybrid Gamma PXL機能の視覚評価について」 [PDF]

37%優位



優れた鮮鋭度と長期安定性の両立

医用モニターの運用輝度を長期間安定して維持する方法として、画面の高輝度化があります。しかし、高輝度を達成するために液晶パネル上の画素の開口率を上げると、鮮鋭度が低下する弊害が生まれます。EIZOの独自技術を活かしたSharpness Recovery機能は、ノイズを発生させることなく、先行機種と同等の鮮鋭度を保ちながら高輝度化を実現し、長期にわたり安定した性能を発揮します。

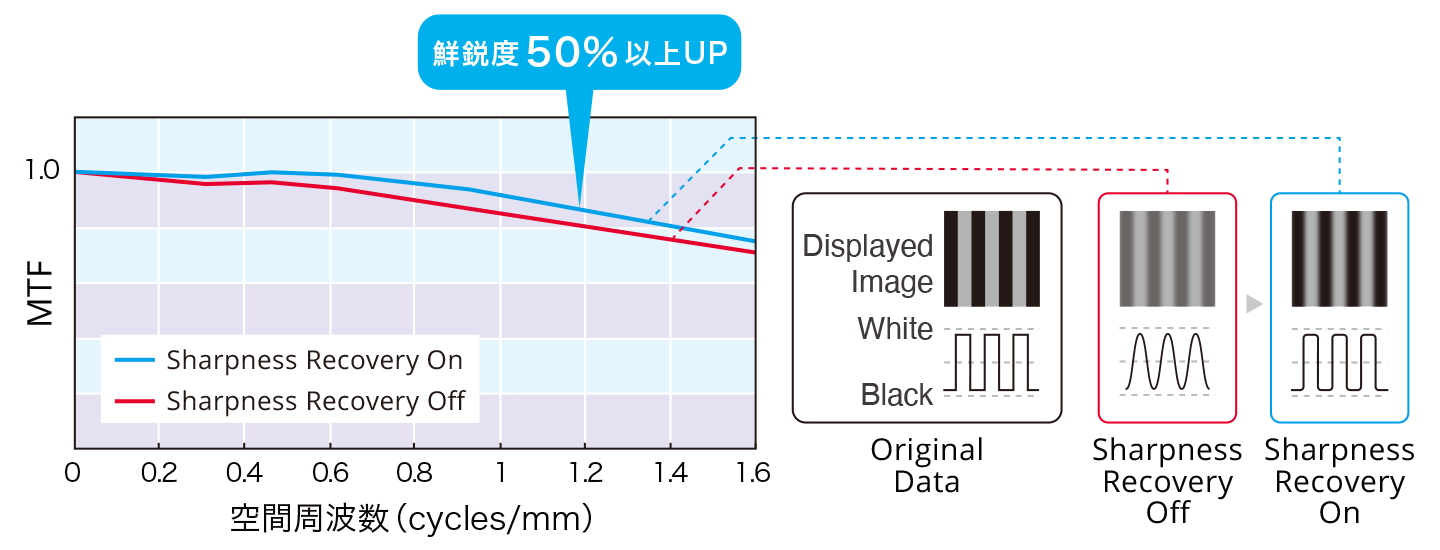

画像の鮮鋭度を数値であらわすMTF測定で、Sharpness Recovery機能のオン/オフ時を比較した結果、オンにした時のほうが、例えば2ピクセルごとのラインペア表示(空間周波数0.926 cycles/mm)においては、鮮鋭度を50%以上回復します。

優れた鮮鋭度と長期安定性の両立



医用画像を忠実に再現

工場で1台ずつ表示の測定を行い、すべてのモニターの階調をDICOM Part 14に準拠するよう調整の上で出荷しています。さらに、システム起動後、素早く輝度を安定させる機能と、周囲の温度や経時による輝度変化を自動補正する機能を搭載。安定した輝度と階調で医用画像を忠実に再現できます。

医用画像を忠実に再現






快適に使える、便利につながる

新デザインで安心感を創出

患者やモニターを使用する医療スタッフの心理的不安や緊張を和らげ、安心感を与える筐体デザインを採用。角を丸くし、背面に優雅な曲線を用いています。

新デザインで安心感を創出




RadiForceモニターと同梱ソフトウェアRadiCS LEとの組合わせで、読影環境を快適にし、医用画像の参照を行う医療現場での作業ワークフローを円滑にするEIZO独自のWork-and-Flow機能を利用できます。



表示画像に合わせて縦・横自由自在

モニター品質管理ソフトウェア簡易版RadiCS LE(同梱)をインストールし設定すると、Image Rotation Plus機能とモニターに搭載した重力センサーの連動により、モニター部の縦・横方向に合わせて画面表示が自動で切替わります。

Image Rotation Plus機能

動画でもう少し詳しく gif_animation_icon



シンプルな配線

DisplayPort入出力端子を搭載し、デイジーチェーン(数珠つなぎ)接続に対応します。複数モニター使用時にシンプルな配線を実現します。

  • デイジーチェーンに対応したグラフィックスボードが必要です。

RadiForceモニターをDisplayPortデイジーチェーンで使用する際の互換性

シンプルな配線








長く、安心して使える

設置時の負荷軽減

(一社)日本画像医療システム工業会(JIRA)ガイドライン(指針)である「医用画像表示用モニタの品質管理に関するガイドライン JESRA X-0093(管理グレード2)」の受入試験を製造工程にて実施し、その出荷試験報告書を同梱。お客様のモニター品質管理作業の負担を軽減します。

「医用画像表示用モニタの品質管理に関するガイドラインJESRA X-0093」についてはこちら



内蔵センサーで簡単キャリブレーション

モニター品質管理ソフトウェア簡易版RadiCS LE(同梱)とベゼル部に内蔵のキャリブレーションセンサー(IFS: Integrated Front Sensor)を使用することで、センサーの取付け取外しの時間と手間をかけず、DICOM Part 14準拠のキャリブレーションを実現します。

  • モニターのバックライトセンサーを利用した簡易キャリブレーションにも対応しています。

内蔵センサーで簡単キャリブレーション



輝度の維持保証

輝度180 cd/m2の維持を20000時間保証します。これにより、「医用画像表示用モニタの品質管理に関するガイドライン JESRA X-0093」の管理グレード2に対応したモニターとして長期間安心してご使用いただけます。



5年間保証

ご購入から5年間センドバック方式による修理サービスを無償でご提供いたします。保守内容をさらに充実させ、モニター導入後の保守、修理費などのランニングコストの削減に貢献します。

詳しくはこちら








使う人にも、環境にもやさしい。

再生プラスチックで資源循環

EIZOは高い性能と環境への配慮を両立した製品づくりに取組んでいます。MX217は、製品の外装に再生プラスチックを約18%以上使用しています。使用済みプラスチックをリサイクルした再生プラスチックを活用することで、廃棄プラスチックの削減に貢献、限りある資源の有効活用、資源循環を推進します。

再生プラスチックで資源循環


環境にもやさしく梱包

環境への負荷を軽減するために、輸送時の衝撃から製品を保護する梱包の脱プラスチックを推進しています。モニターは、発泡スチロール緩衝材の代わりに段ボールや新聞紙をリサイクルしたパルプ緩衝材で保護し、ケーブルはビニール袋の代わりに紙で保護しています。

パルプモールド



環境にもやさしく梱包


その他にも以下の取組みを実施しています。

  • ハロゲンフリーのプリント基板を一部使用




SDGsへの貢献

EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs(持続可能な開発目標)の達成に取組んでいます。

  SDGs Logo

■健やかな生活を支える
医療の現場では、一人ひとりに最適な医療を提供する取組みが始まっています。当社はMaking Each Life Visualをメッセージに掲げ、膨大な医療情報をまとめ、つなぎ、生かすことによって最適な画像・映像環境づくりを推進し、より効率的かつ正確な診断・治療を支援していきます。


SDGs 03:すべての人に健康と福祉をSDGs 08:働き甲斐も経済成長も


■環境にやさしい
医療現場で要求される高性能や高機能を備えつつ、環境に配慮したデザインを採用。消費電力を抑え、温室効果ガス(GHG)排出を抑制する低消費電力設計です。使用済み製品の回収リサイクルを行い、使用後の責任までしっかり果たしています。


SDGs 07:エネルギーをみんなにそしてクリーンにSDGs 12:つくる責任つかう責任
パネル
種類 カラー (IPS)
バックライト LED
サイズ 21.3型 (54.0 cm)
推奨解像度 1200 x 1600 (アスペクト比3:4)
表示領域 (横 x 縦) 324.0 x 432.0 mm
画素ピッチ (横 x 縦) 0.270 x 0.270 mm
表示色 10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit)
視野角 (水平 / 垂直, 標準値) 178° / 178°
輝度 (標準値) 500 cd/m2
キャリブレーション推奨輝度 270 cd/m2, 180 cd/m2
コントラスト比 (標準値) 1800:1
応答速度 (標準値) 20 ms (黒→白→黒)
映像信号
入力端子 DisplayPort, DVI-D
出力端子 DisplayPort (デイジーチェーン)
デジタル走査周波数 (水平 / 垂直) 31 - 100 kHz / 59 - 61 Hz
USB
コンピュータ接続 (アップストリーム) USB 2.0: Type-B
USBハブ (ダウンストリーム) USB 2.0: Type-A x 2
電源
電源入力 AC 100 - 240 V, 50 / 60 Hz
標準消費電力 20 W
最大消費電力 54 W
節電時消費電力 0.6 W以下
内蔵センサー バックライトセンサー, Integrated Front Sensor, 照度センサー
主な機能
調光機能 (輝度ドリフト補正, 輝度自動制御)
デジタルユニフォミティ補正
Hybrid Gamma PXL
Work-and-Flow Point-and-Focus
表示モード CAL Switch機能 (DICOM, CAL1, CAL2, Custom, sRGB, Text)
機構
質量 約7.2 kg
質量 (モニター部) 約4.3 kg
取付穴ピッチ (VESA規格) 100 x 100 mm
適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) JESRA X-0093 (管理グレード2), CB, CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-B, FCC-B, CAN ICES-3 (B), RCM, RoHS, WEEE, J-Mossグリーンマーク, PCリサイクル (事業系)
FDA 510(k) Clearance for General Radiography
専用ソフトウェア
モニター品質管理ソフトウェア RadiCS 対応
主な付属品
映像信号ケーブル DisplayPort (2 m)
その他 2芯アダプタ付電源コード (2 m), USB Type-A - USB Type-Bケーブル (1.8 m), ユーティリティディスク (RadiCS LE, 取扱説明書, 設定マニュアル), 出荷試験報告書, 保証書付き取扱説明書
保証期間 5年間
