RadiForce MX317W
30.5型 カラー液晶モニター
USB Type-Cケーブル1本で、
高精細モニターが
ドッキングステーションに。
  • ご購入に関するお問合せ
  • ARで試し置き
  •
  • 特長
  • スペック
  • ドキュメント 互換性情報
  • グラフィックスボード
  • 品質管理ソフトウェア・ツール アクセサリ

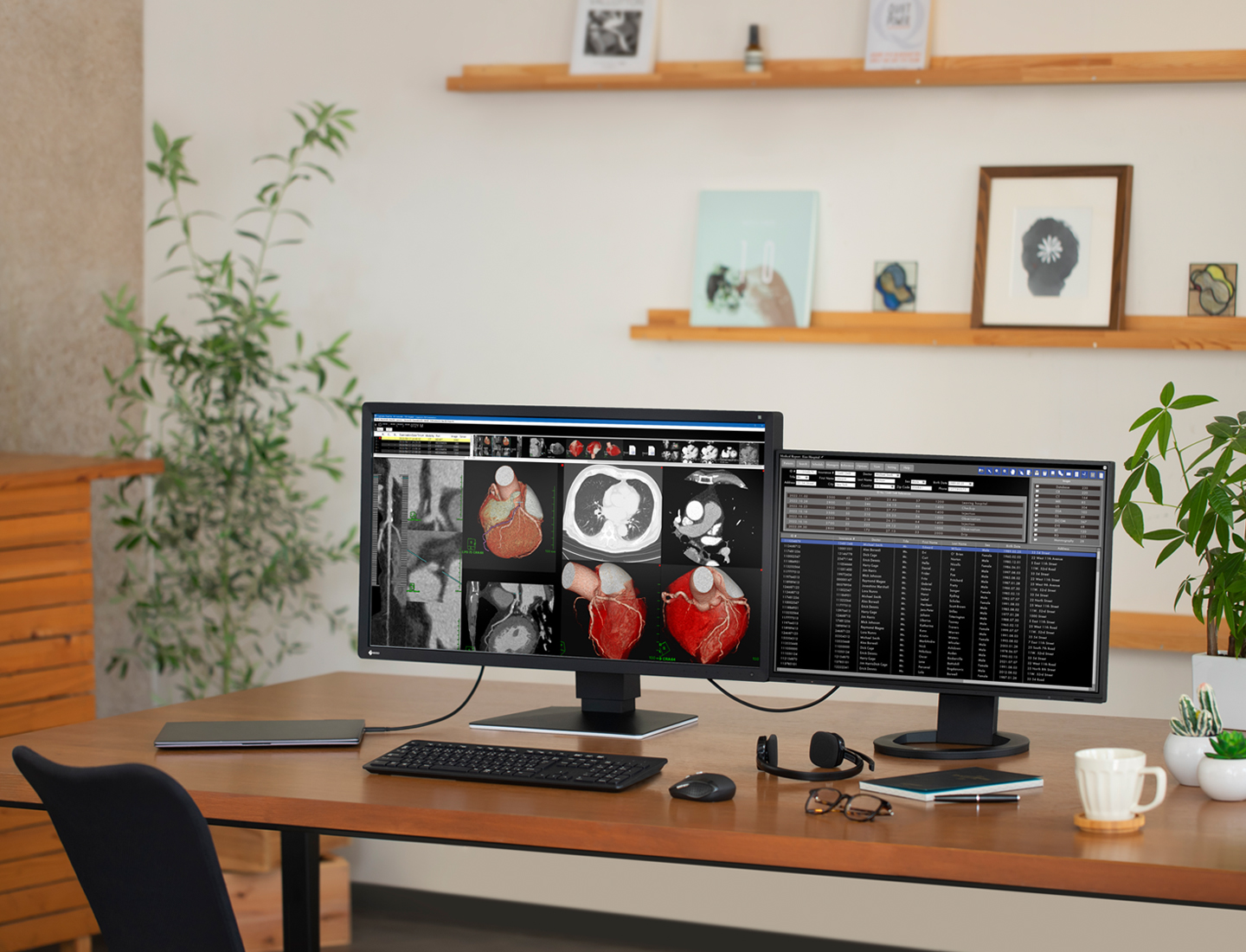

シンプルな配線で、読影環境を快適に。

読影医の働き方改革として期待されるホームリーディング。MX317Wは、モバイルワークステーションと1本のUSB Type-Cケーブルで接続するだけで、画面表示と、モバイルワークステーションの給電、有線ネットワーク環境構築、MX317Wに接続したUSB機器の使用接続を同時に実現します。さらにはマルチモニター環境も簡単に構築でき、例えば施設から自宅に移動した際に、シンプルな接続で、作業をすぐに始められます。

ケーブル1本で、便利につながる



手間不要!モバイルワークステーションを同時に充電

USB Type-Cケーブル1本の接続で、映像表示と同時に、モバイルワークステーションへEIZOモニター最大となる94W給電を行います。自宅に戻った際に、つい忘れがちなモバイルワークステーションの電源アダプタの接続が不要です。

手間不要!モバイルワークステーションを同時に充電




有線接続も快適、簡単!

USB LANアダプタ機能をもつLAN端子を搭載。有線LANポートを持たないモバイルワークステーションでも、USB Type-Cケーブルでモニターと接続するだけで、モニターを介して有線ネットワーク環境を構築できます。セキュリティポリシーで有線接続が求められる場合などに有用です。

有線接続も快適、簡単!




USBハブで、ドッキングステーション不要。デバイスも直結。

モニターの側面や背面に、4ポート(USB Type-A×3、USB Type-C×1)のUSBハブを搭載。USB機器をモニターに接続しておけば、USBポートの少ないモバイルワークステーションでもUSB Type-Cケーブルでモニターと接続するだけで、使い慣れたキーボードやマウス、ヘッドセットなどのUSB機器をすぐに使えます。

・デイジーチェーン接続時はUSB Type-Cポートを使用するため、同ポートをUSB機器接続として使用できません。

USBハブで、使い慣れたマウスもキーボードも、すぐに使える





シンプルな配線で、らくらくマルチモニター

USB Type-Cによるモニター同士のデイジーチェーン接続に対応。モバイルワークステーションの映像出力端子がUSB Type-Cの1つでも、モニター同士をUSB Type-Cケーブルで数珠つなぎし、2台のマルチモニター環境の構築がシンプルな配線で可能になります。

マルチモニターなら、読影レポートや検査リスト、電子カルテなど複数の画面を同時に表示可能。モバイルワークステーションの小さな画面で非効率な、煩わしいウィンドウの切替えやスクロールの回数が減り、効率的に作業できます。

RadiForceモニターのUSB Type-Cデイジーチェーン接続の互換性

シンプルな配線で、らくらくマルチモニター




「ARで見る」をクリックして、設置イメージを確認できます。

対応機種:
iPhone 6s以降、iPad(第5世代以降)
対応ブラウザ:
Safari / Chrome

「ARで見る」をクリックして、設置イメージを確認できます。

対応機種:
Android(ARCore対応端末)
対応ブラウザ:
Chrome

このページをスマートフォンまたはタブレットで開いてください。お客様の環境で設置イメージを確認できます。

対応機種:
iPhone 6s以降、iPad(第5世代以降)
Android(ARCore対応端末)
対応ブラウザ:
Safari / Chrome

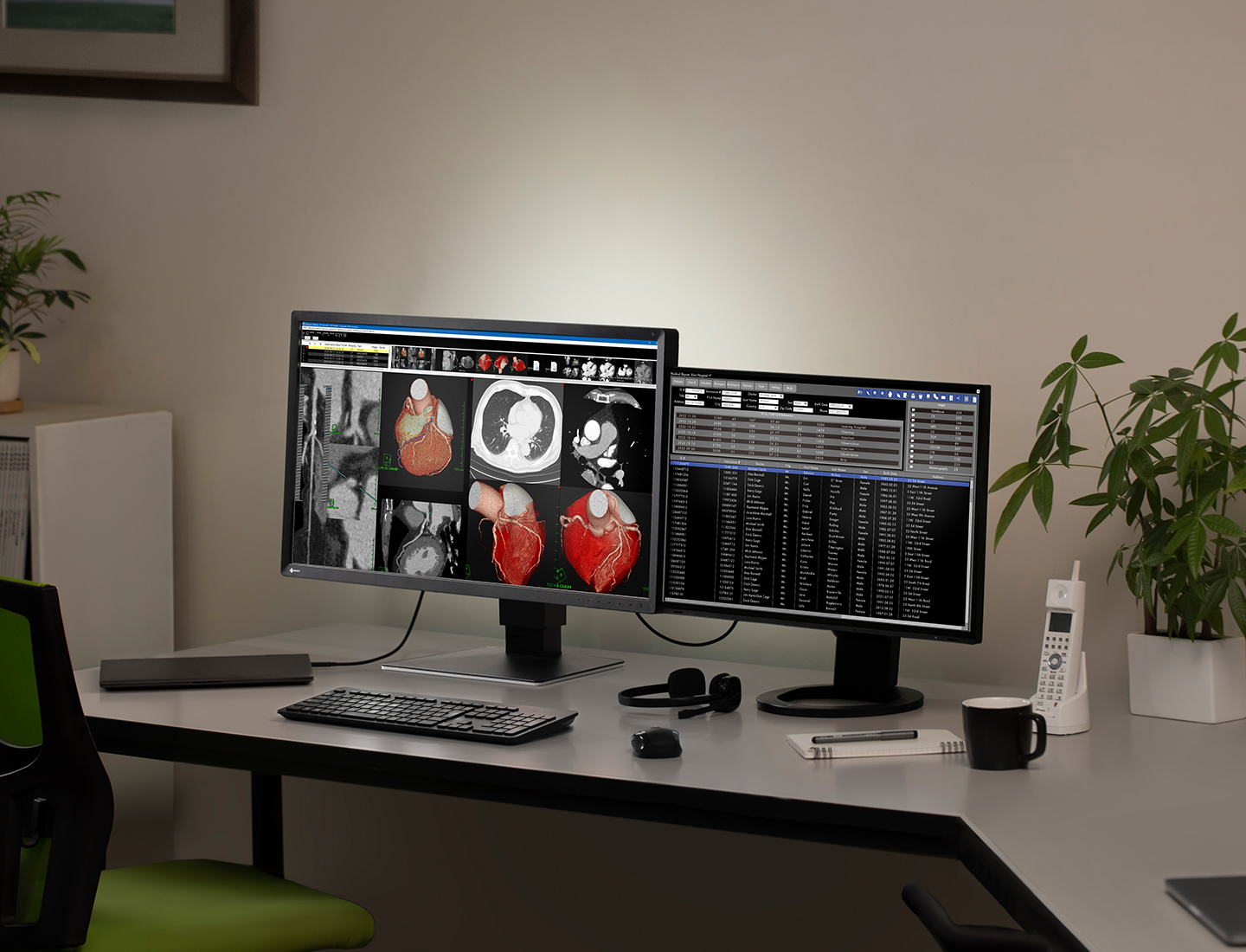

再現性を追求した高画質

DICOM® Part 14準拠のキャリブレーションに対応し、30.5型の大画面に、高解像度8メガピクセルで、CTやX線写真、内視鏡など複数種類の医用画像の同時表示を実現します。

再現性を追求した高画質

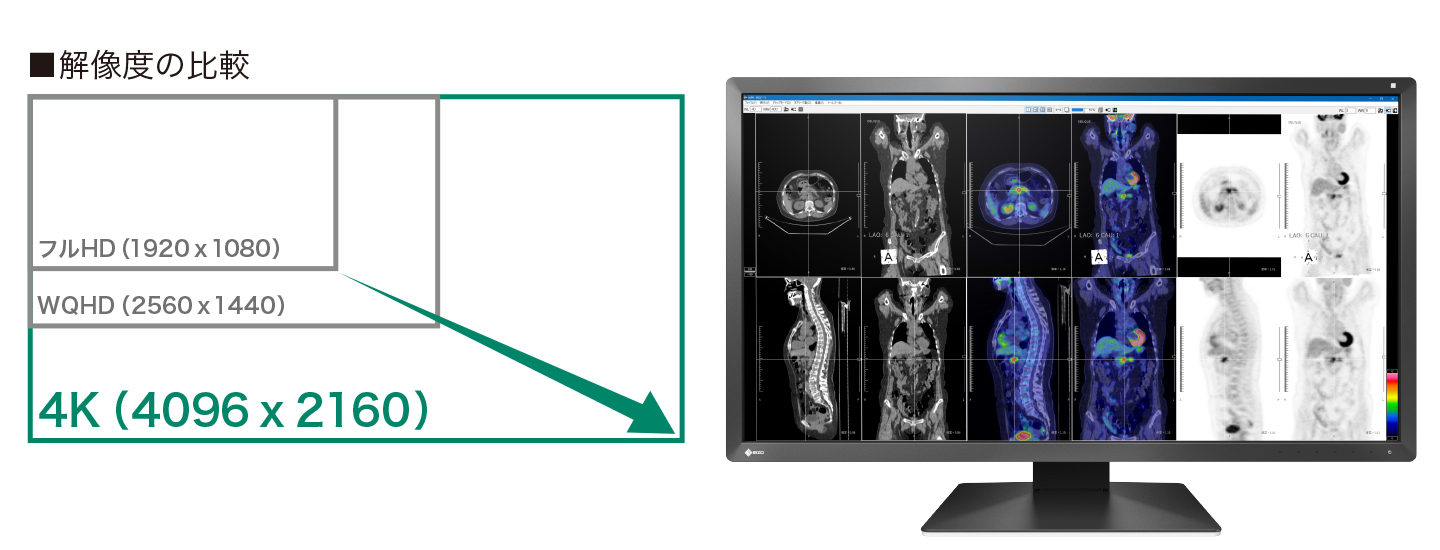

高解像度で作業効率アップ

30.5型の大画面に、横4096×縦2160ドットによる8メガピクセル(約800万画素)の情報量を表示。複数のアプリケーションやウィンドウ、医用画像を同時表示することの多い医療現場でも、1画面上に自由なレイアウトが可能になり、業務の効率化に繋がります。

高解像度で作業効率アップ

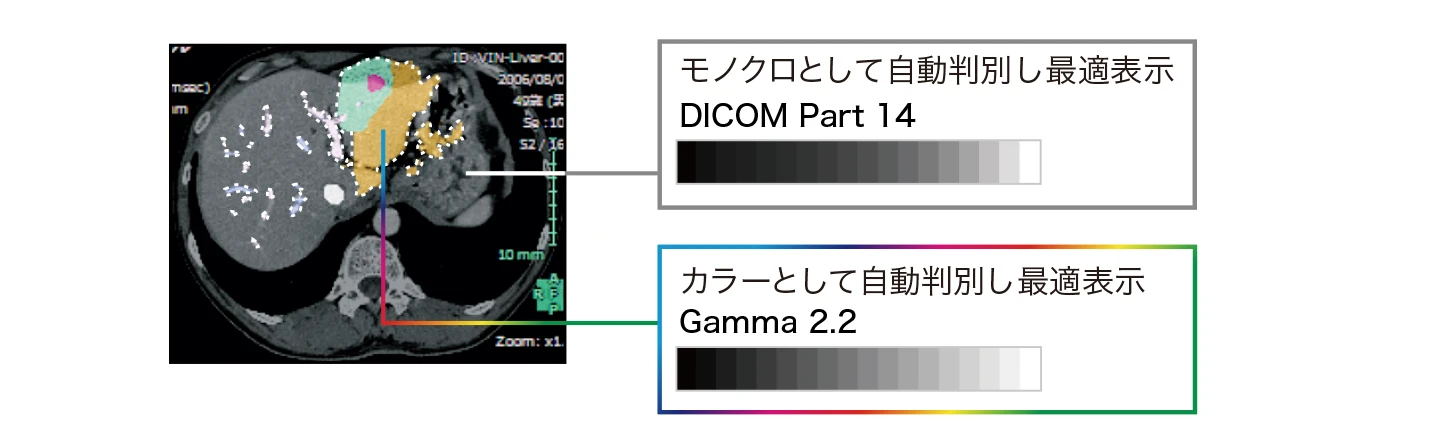

モノクロとカラーをハイブリッド表示

Hybrid Gamma PXLHybrid Gamma PXL機能が、同一画面内のモノクロとカラーをピクセルごとに自動判別し、それぞれ最適な階調で表示、すなわちハイブリッド表示します。これによりCTやMRI、X線写真などのモノクロ画像はDICOM Part 14に対応した階調で、3D画像解析や核医学、超音波、内視鏡などのカラー画像はガンマ2.2に対応した階調で忠実に再現でき、モノクロとカラー画像を一つの画面上に表示する際の読影作業の効率化が期待できます。

モノクロとカラーをハイブリッド表示

視覚評価

EIZOは、国家公務員共済組合連合会 熊本中央病院と共同で、「Hybrid Gamma PXL機能」を搭載したRadiForceモニターを使用して視覚評価を実施しました。機能のオン/オフ時を比較した結果、読影精度に影響を与えない、つまり差異はなく安全に使用できることが明らかになりました。また内視鏡や核医学などカラー画像の表示時には機能をオンにしたほうがオフ時よりも37%優位である、つまり読影しやすいという実証を得ました。

White Paper 「Hybrid Gamma PXL機能の視覚評価について」 [PDF]

37%優位



優れた鮮鋭度と長期安定性の両立

医用モニターの運用輝度を長期間安定して維持する方法として、画面の高輝度化があります。しかし、高輝度を達成するために液晶パネル上の画素の開口率を上げると、画像がぼやける弊害が生まれます。EIZOの独自技術を活かしたSharpness Recovery機能は、画像をぼやけさせることなく、高輝度化を実現し、長期にわたり安定した性能を発揮します。

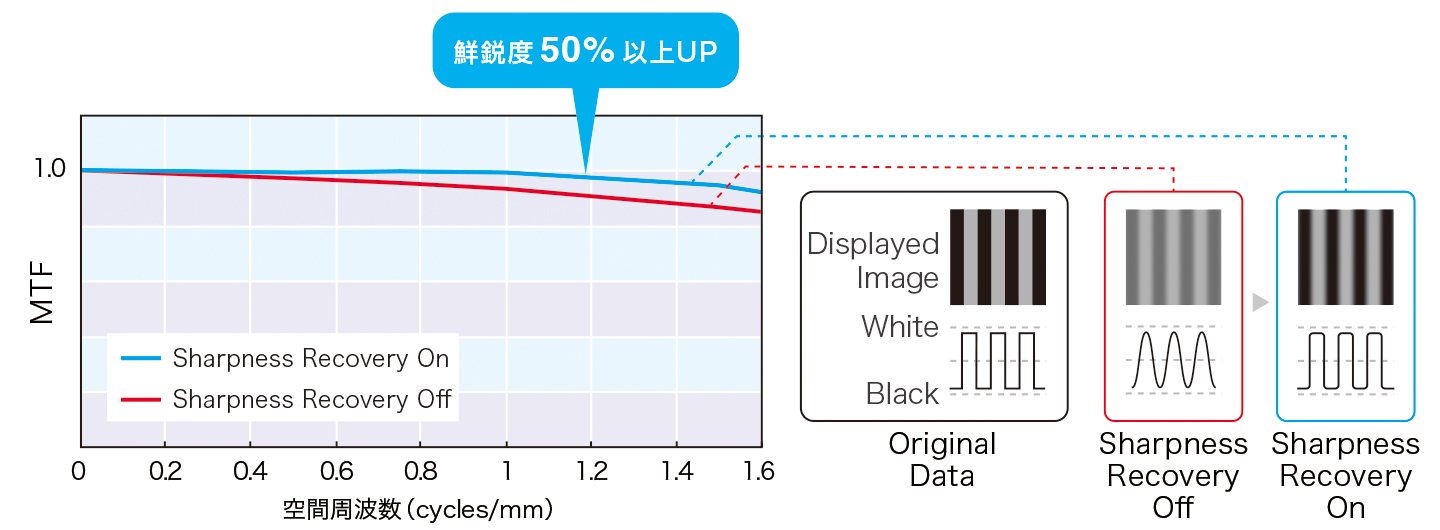

画像の鮮鋭度を数値であらわすMTF測定で、Sharpness Recovery機能のオン/オフ時を比較した結果、オンにした時のほうが、例えば2ピクセルごとのラインペア表示(空間周波数1.497 cycles/mm)においては、鮮鋭度を50%以上回復します。

優れた鮮鋭度と長期安定性の両立





医用画像を忠実に再現

階調特性がDICOM Part 14に準拠するように、工場で1台1台調整し出荷しています。放射線画像などDICOM形式で保存されている医用画像データを、モニターによって見え方が異なることなく、忠実に再現できます。

医用画像を忠実に再現

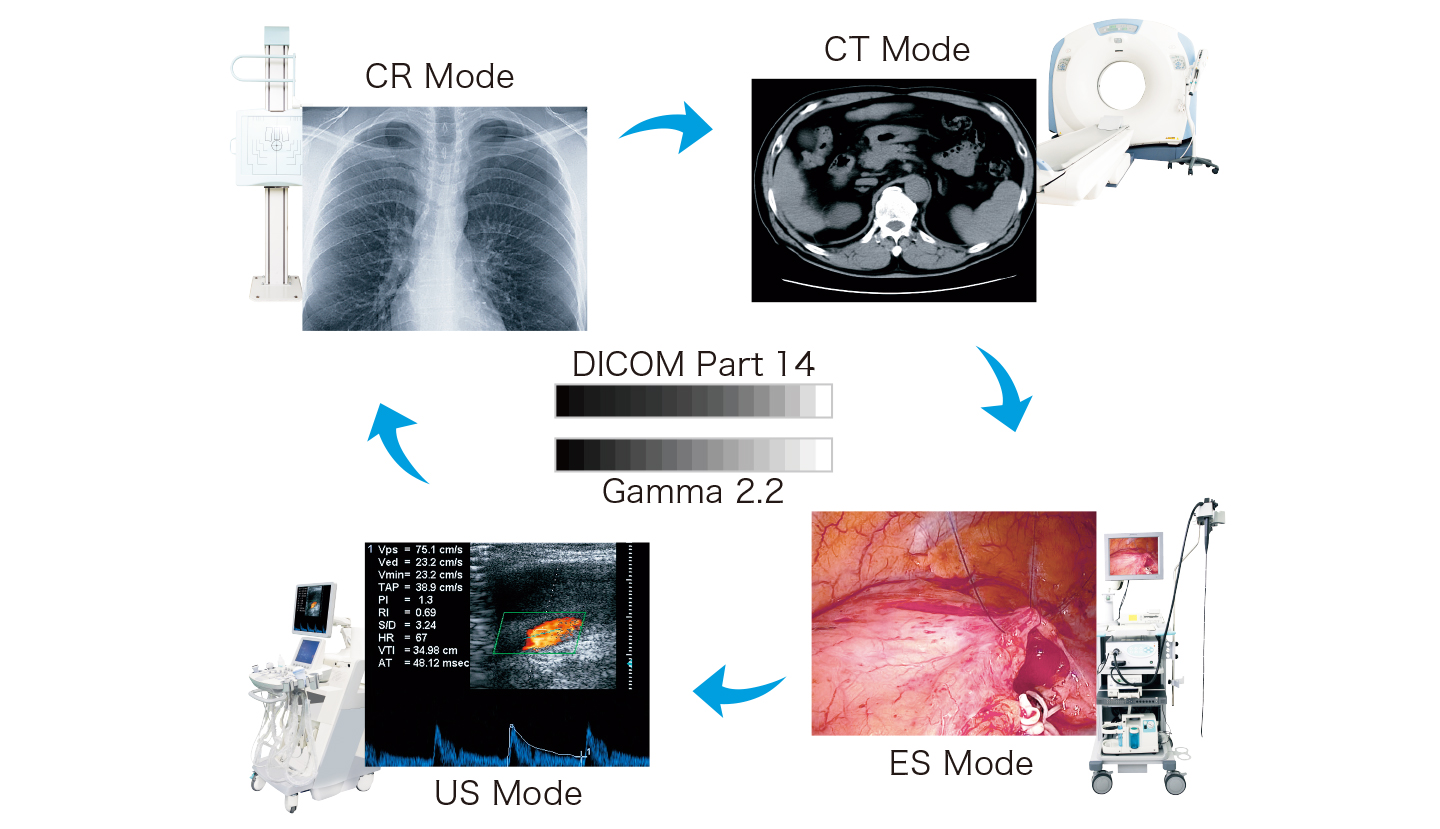

最適な表示モードを選べる

毎回キャリブレーションすることなく、CRやCT、内視鏡など表示画像の種類ごとに最適な表示モードに切替えができるManual Mode Switch機能を搭載。モニター品質管理ソフトウェア簡易版「RadiCS LE」(同梱)を使って、アプリケーションごとに表示モードの自動切替えもできます。


最適な表示モードを選べる



動画でもう少し詳しく gif_animation_icon






長く、安心して使える

曲線デザインで安心感を創出

患者やモニターを使用する医療スタッフの心理的不安や緊張を和らげ、安心感を与える筐体デザインを採用。角を丸くし、背面に優雅な曲線を用いています。

曲線デザインで安心感を創出



設置時の負荷軽減

(一社)日本画像医療システム工業会(JIRA)規格である「医用画像表示用モニタの品質管理に関するガイドライン JESRA X-0093」の受入試験を製造工程にて実施し、その出荷試験報告書を同梱。お客様のモニター品質管理作業の負担を軽減します。

「医用画像表示用モニタの品質管理に関するガイドラインJESRA X-0093」についてはこちら



緩やかな変化を検知し、適切に補正

モニターは長時間の使用で輝度や色味が徐々に変化します。この変化は少しずつ進むので、自分で気づくことは困難ですが、表示品質の低下につながる恐れがあります。モニター品質管理を実施することによって、このような変化を防ぎ、安定した表示品質を担保できます。

医用モニターとは?モニター品質管理とは?

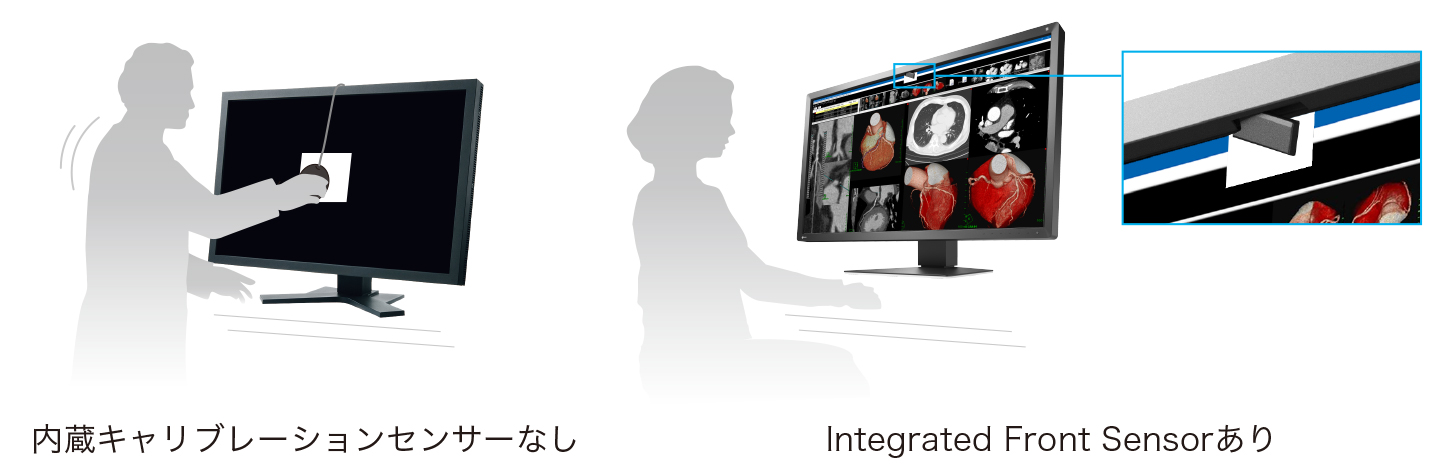

RadiForceモニターは、ベゼル部に内蔵のIntegrated Front Sensor(IFS)と品質管理ソフトウェア簡易版RadiCS LE(同梱)を使用することで、センサーの取付け取外しの時間と手間をかけず、DICOM Part 14準拠のキャリブレーションを実現します。

  • モニターのバックライトセンサーを利用した簡易キャリブレーションにも対応しています。

緩やかな変化を検知し、適切に補正



高輝度で長期安定運用

発光効率の優れたLEDバックライト搭載パネルにより、輝度270 cd/m2の維持を3年間かつ15000時間保証します。「医用画像表示用モニタの品質管理に関するガイドラインJESRA X-0093」に対応したモニターとして、長期的な視点に立った運用が可能です。



5年間保証

ご購入から5年間センドバック方式による修理サービスを無償でご提供いたします。保守内容をさらに充実させ、モニター導入後の保守、修理費などのランニングコストの削減に貢献します。

詳しくはこちら








環境にやさしい


EIZOは持続可能な社会の実現のため、高い性能と環境への配慮を両立した製品づくりに取組んでいます。

環境にやさしい



再生プラスチックで資源循環

MX317Wは、製品の外装に再生プラスチックを70%以上使用しています。使用済みプラスチックをリサイクルした再生プラスチックを活用することで、廃棄プラスチックの削減に貢献、限りある資源の有効活用、資源循環を推進します。

再生プラスチックで資源循環



環境にもやさしく梱包

輸送時の衝撃から製品を保護する梱包材の脱プラスチックを推進しています。モニターは、発泡スチロール緩衝材の代わりに段ボールや新聞紙をリサイクルしたパルプ緩衝材で保護し、ケーブルはビニール袋の代わりに紙で保護しています。

パルプモールド



環境にもやさしく梱包


その他にも以下の取組みを実施しています。

  • ハロゲンフリーのプリント基板を使用




SDGsへの貢献

EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs(持続可能な開発目標)の達成に取組んでいます。

  SDGs Logo

■健やかな生活を支える
医療の現場では、一人ひとりに最適な医療を提供する取組みが始まっています。当社はMaking Each Life Visualをメッセージに掲げ、膨大な医療情報をまとめ、つなぎ、生かすことによって最適な画像・映像環境づくりを推進し、より効率的かつ正確な診断・治療を支援していきます。


SDGs 03:すべての人に健康と福祉をSDGs 08:働き甲斐も経済成長も


■環境にやさしい
医療現場で要求される高性能や高機能を備えつつ、環境に配慮したデザインを採用。消費電力を抑え、温室効果ガス(GHG)排出を抑制する低消費電力設計です。使用済み製品の回収リサイクルを行い、使用後の責任までしっかり果たしています。


SDGs 07:エネルギーをみんなにそしてクリーンにSDGs 12:つくる責任つかう責任
パネル
種類 カラー (IPS)
バックライト LED
サイズ 30.5型 (77.5 cm)
推奨解像度 4096 x 2160 (アスペクト比17:9)
表示領域 (横 x 縦) 685.7 x 361.6 mm
画素ピッチ (横 x 縦) 0.1674 x 0.1674 mm
表示色 10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit)
視野角 (水平 / 垂直, 標準値) 178° / 178°
輝度 (標準値) 550 cd/m2
キャリブレーション推奨輝度 270 cd/m2
コントラスト比 (標準値) 1800:1
応答速度 (標準値) 25 ms (黒→白→黒)
映像信号
入力端子 USB Type-C (DisplayPort Alt Mode), DisplayPort x 2, HDMI
出力端子 USB Type-C (デイジーチェーン)
デジタル走査周波数 (水平 / 垂直) USB Type-C: 31 - 134 kHz / 59 - 61 Hz
DisplayPort: 31 - 134 kHz / 59 - 61 Hz
HDMI: 31 - 136 kHz / 59 - 61 Hz
USB
コンピュータ接続 (アップストリーム) USB 2.0: Type-B x 2,
USB 2.0: Type-C (DisplayPort Alt Mode, Power Delivery最大94 W給電)
USBハブ (ダウンストリーム) USB 2.0: Type-A x 3
USB 2.0: Type-C (DisplayPort Alt Mode, Power Delivery最大15 W給電)
USB LANアダプタ RJ-45 (1000BASE-T対応)
電源
電源入力 AC 100 - 240 V, 50 / 60 Hz
標準消費電力 62 W
最大消費電力 260 W
節電時消費電力 0.5 W以下
内蔵センサー バックライトセンサー, Integrated Front Sensor, 照度センサー
主な機能
調光機能 (輝度ドリフト補正, 輝度自動制御)
デジタルユニフォミティ補正
Hybrid Gamma PXL
Work-and-Flow Hide-and-Seek, Switch-and-Go, Point-and-Focus
表示モード CAL Switch機能 (DICOM, CAL1, CAL2, Custom, sRGB, Text)
機構
質量 約12.4 kg
質量 (モニター部) 約8.2 kg
取付穴ピッチ (VESA規格) 100 x 100 mm
適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) JESRA X-0093 (管理グレード1B), CB, CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-B, FCC-B, CAN ICES-3 (B), RCM, RoHS, WEEE, J-Mossグリーンマーク, PCリサイクル (事業系)
FDA 510(k) Clearance for General Radiography
専用ソフトウェア
モニター品質管理ソフトウェア RadiCS 対応
主な付属品
映像信号ケーブル USB Type-C (1.5 m), DisplayPort (3 m) x 2, HDMI (3 m)
その他 2芯アダプタ付電源コード (3 m), USB Type-A - USB Type-Bケーブル (3 m) x 2, ユーティリティディスク(RadiCS LE, 設定マニュアル), 出荷試験報告書, 保証書付き取扱説明書
保証期間 5年間
