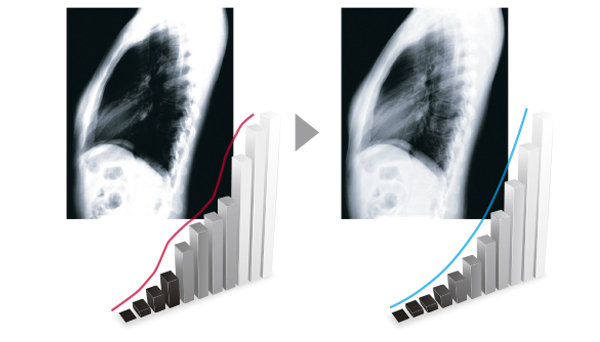

医用画像を忠実に再現
階調特性がDICOM Part 14に準拠するように、工場で1台1台調整し出荷しています。放射線画像などDICOM形式で保存されている医用画像データを、モニターによって見え方が異なることなく、忠実に再現できます。
経年変化を補正
モニター品質管理ソフトウェア簡易版RadiCS LE（同梱）によって、モニターのバックライトセンサーを利用したDICOM Part 14準拠の簡易キャリブレーションが実行でき、輝度と階調を補正します。

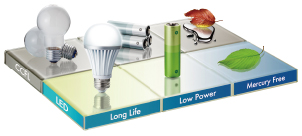

低電力かつ長寿命
LED（発光ダイオード）バックライトは、CCFL（冷陰極管）バックライトと比べて発光効率が高く、高輝度を実現しつつ消費電力を低減します。また、経年劣化の進行が遅く、長寿命化も実現。さらに、水銀を使用していないので環境負荷も軽減します。

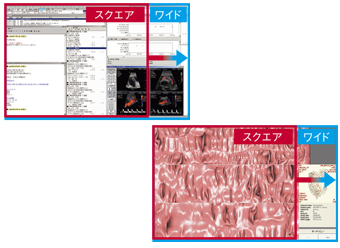

ワイド画面で効率アップ
アスペクト比16：10のワイドモニターは、同じ高さの5：4や4：3のスクエアモニターと比べて横方向に約1.3倍の情報量を表示できます。複数のウィンドウやツールパレットを同時に表示でき、スクロールの手間を軽減します。
どこからでも見やすい
広視野角・低色度変位のIPSパネルは、見る位置や角度によるコントラストの変化が少なく、画面の隅々まで安定した色調を再現します。
常に安定した輝度
システム起動後、素早く輝度を安定させる機能と、周囲の温度や経時による輝度変化を自動補正する機能を搭載し、安定した輝度を保ちます。
画面全体の輝度が均一
EIZO独自の技術を活かした Digital Uniformity Equalizer（DUE）機能は、表示画面上の輝度均一性を向上させます。

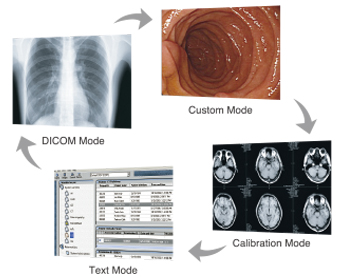

最適な表示モードを選べる
毎回キャリブレーションすることなく、CRやCT、内視鏡など表示画像の種類ごとに最適な表示モードに切替えができるCAL Switch機能を搭載。付属のソフトウェアScreenManager Pro for Medicalを使ってアプリケーションごとに表示モードの自動切替えを行うこともできます。

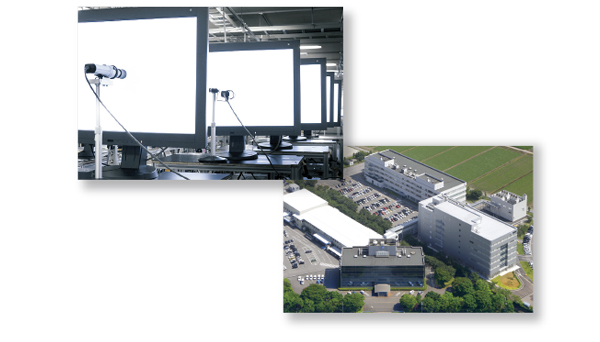

受入試験の負荷軽減
（一社）日本画像医療システム工業会（JIRA）規格である「医用画像表示用モニタの品質管理に関するガイドラインJESRA X-0093（管理グレード2）」の受入試験を製造工程にて実施し、その出荷試験報告書を同梱。お客様のモニター品質管理作業の負担を軽減します。
- 「医用画像表示用ディスプレイの受入試験及び不変性試験に関するガイドラインJESRA TR-0049」で品質管理する場合は受入試験が必要です。
「医用画像表示用モニタの品質管理に関するガイドラインJESRA X-0093」について詳しくはこちら
安全・安心
医療の現場で安心してご使用いただけるよう、各種医療規格や安全/EMC規格を取得し、安全性と信頼性を実現しています。

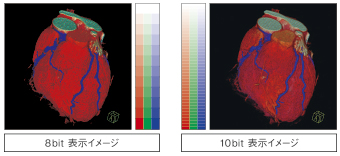

豊かな色再現性
RGB各色10bit入力に対応で、最大約10億色の表示が可能。3DやFusion画像などにおけるカラーグラデーションの再現性が向上します。

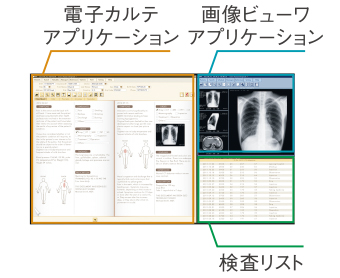

画面を使いやすく分割
画面を擬似的に分割して、複数のウィンドウを見やすく整列できる専用ソフトウェア「EIZO ScreenSlicer」（EIZOサイトで無償ダウンロード可能）を用意。使いやすい配置で、ウィンドウの頻繁な切替えやスクロールの手間が軽減できます。

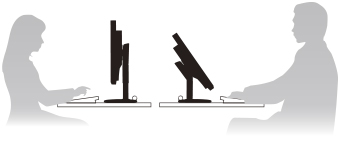

快適な姿勢で操作
可動範囲の広い昇降、チルト、スウィーベルに対応。ユーザー1人1人に合った、作業しやすい最適な画面位置へ調整できます。
輝度の維持保証
輝度180 cd/m2の維持を15000時間保証します。これにより、「医用画像表示用モニタの品質管理に関するガイドライン JESRA X-0093」の管理グレード2に対応したモニターとして長期間安心してご使用いただけます。
5年間保証
ご購入から5年間、センドバック方式の修理サービスを無償でご提供します。もちろん保証期間内に修理が発生した場合は、貸出機を無償でご用意します。
SDGsへの貢献
|
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs（持続可能な開発目標）の達成に取組んでいます。 |
 |
|
■環境に配慮した製品を提供 |
   |
|
|
■医療の質・安全の向上へ貢献 |
  |
| パネル | |
|---|---|
| 種類 | カラー (IPS) |
| バックライト | LED |
| サイズ | 24.1型 (61 cm) |
| 推奨解像度 | 1920 x 1200 (アスペクト比16:10) |
| 表示領域 (横 x 縦) | 518.4 x 324.0 mm |
| 画素ピッチ (横 x 縦) | 0.270 x 0.270 mm |
| 表示色 |
10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit) |
| 視野角 (水平 / 垂直, 標準値) | 178° / 178° |
| 輝度 (標準値) | 350 cd/m2 |
| キャリブレーション推奨輝度 | 180 cd/m2 |
| コントラスト比 (標準値) | 1000:1 |
| 応答速度 (標準値) | 12 ms (黒→白→黒) |
| 映像信号 | |
| 入力端子 | DisplayPort, DVI-I |
| デジタル走査周波数 (水平 / 垂直) | 31 - 76 kHz / 59 - 61 Hz |
| アナログ走査周波数 (水平 / 垂直) | 26 - 76 kHz / 49 - 71 Hz |
| 同期信号 | セパレート |
| USB | |
| コンピュータ接続 (アップストリーム) | USB 2.0: Type-B |
| USBハブ (ダウンストリーム) | USB 2.0: Type-A x 2 |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 標準消費電力 | 31 W |
| 最大消費電力 | 68 W |
| 節電時消費電力 | 0.5 W以下 |
| 内蔵センサー | バックライトセンサー |
| 主な機能 | |
| 調光機能 (輝度ドリフト補正, 輝度自動制御) | 有 |
| デジタルユニフォミティ補正 | 有 |
| 表示モード | DICOM, Custom, CAL, Text |
| 機構 | |
| 質量 | 約8.7 kg |
| 質量 (モニター部) | 約6 kg |
| 取付穴ピッチ (VESA規格) | 100 x 100 mm |
| 適合規格等 (記載のない規格、最新の適合状況についてはお問合せください。) | CB, CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-B, FCC-B, CAN ICES (B), RCM, RoHS, WEEE, J-Mossグリーンマーク, PCリサイクル (事業系) |
| FDA | 510(k) Clearance for General Radiography |
| 技術基準・品質管理ガイドライン | JESRA X-0093 (管理グレード2) |
| 専用ソフトウェア | |
| モニター品質管理ソフトウェア RadiCS | 対応 |
| 主な付属品 | |
| 映像信号ケーブル | DVI-D (2 m), DisplayPort (2 m) |
| その他 | 2芯アダプタ付電源コード (2 m), USB Type-A - USB Type-Bケーブル (1.8 m), ユーティリティディスク (RadiCS LE, ScreenManager Pro for Medical, 取扱説明書, 設定マニュアル), 出荷試験報告書, 保証書付き取扱説明書 |
| 保証期間 | 5年間 |
| 寸法図 |
製品仕様書
 |
MX242W
|
取扱説明書
| MX242W 取扱説明書 | 1.65 MB |
|
| ScreenManager Pro for Medical Ver.2.7.0 取扱説明書 | 937 KB |
|
| MX242W 設定マニュアル | 1.49 MB |
|
互換性情報
技術情報
| 2010/03/09 |
液晶モニターを長時間、連続使用する際の注意点について [PDF] 液晶モニターの性質上、長時間連続使用した場合に起こりうる問題点（輝度・色度の変化等）を挙げ、それらの軽減方法について説明します。 |
