再現性を追求した高画質
DICOM® Part 14準拠のキャリブレーションに対応し、高解像度6メガピクセルでX線写真やCT、内視鏡など複数種類の医用画像の同時表示を実現します。
医用画像をDICOM規格（GSDF）に基づいて再現工場で1台ずつ表示の測定を行い、すべてのモニターの階調をDICOM規格（GSDF）に準拠するよう調整のうえ出荷します。さらに、システム起動後、素早く輝度を安定させる機能と、周囲の温度や経時による輝度変化を自動補正する機能を搭載。安定した輝度と階調で医用画像を再現します。 |
 |
緩やかな変化を検知し、適切に補正
モニターは長時間の使用で輝度や色味が徐々に変化します。この変化は少しずつ進むので、自分で気づくことは困難ですが、表示品質の低下につながる恐れがあります。モニター品質管理を実施することによって、このような変化を防ぎ、安定した表示品質を担保できます。

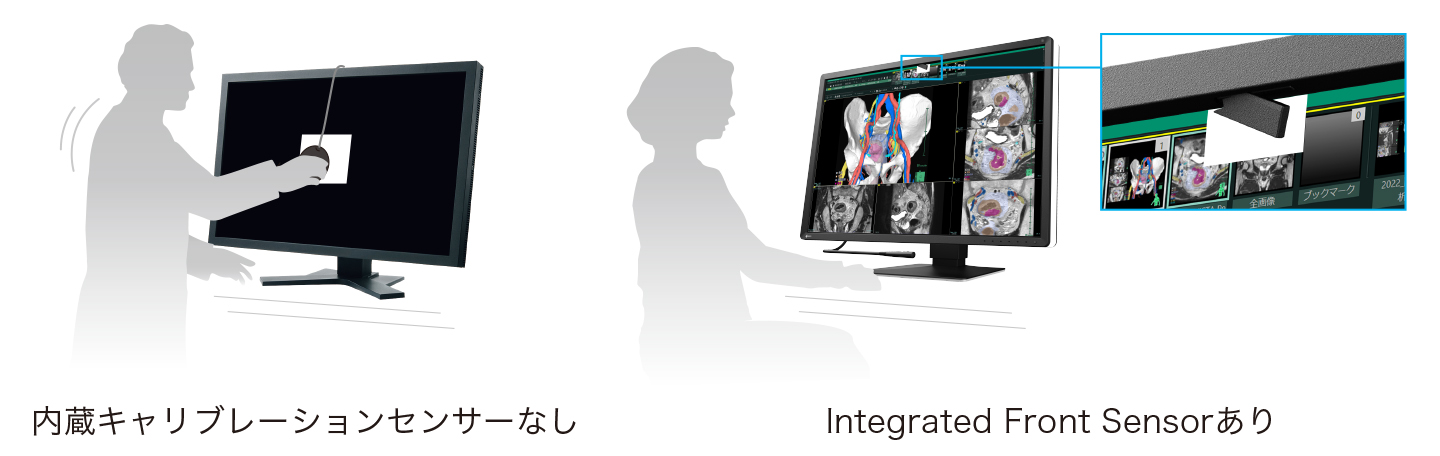

RadiForceモニターは、ベゼル部に内蔵のIntegrated Front Sensor（IFS）と品質管理ソフトウェア簡易版RadiCS LE（同梱）を使用することで、センサーの取付け取外しの時間と手間をかけず、DICOM規格（GSDF）準拠のキャリブレーションを実現します。
- モニターのバックライトセンサーを利用した簡易キャリブレーションにも対応しています。
6MPの高解像度でマルチモダリティ対応
対角30インチのワイド画面上に、横3280×縦2048ドットによる6メガピクセル（約600万画素）の情報量を表示可能。胸部単純X線写真やCT、MRI、超音波など、複数種類の検査画像の同時表示を実現するマルチモダリティモニターです。医用画像のレイアウトの自由度が高く、業務の効率化に繋がります。
画像観察の効率化を支援する機能
モノクロとカラーをハイブリッド表示

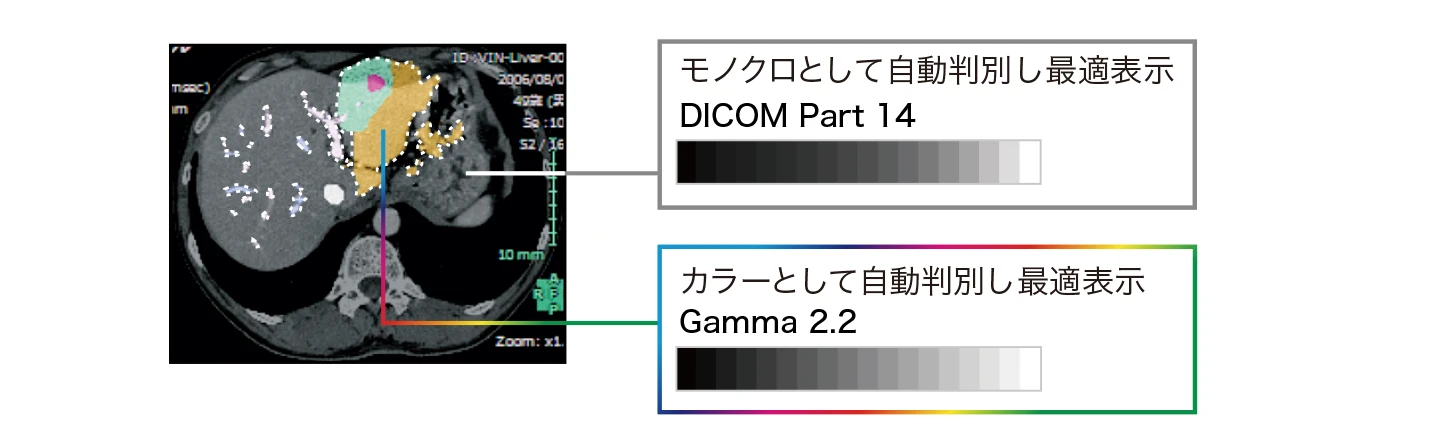

Hybrid Gamma PXL機能は、同一画面内のモノクロとカラーをピクセルごとに自動判別し、それぞれ最適な階調で表示します。これにより、X線写真や、CTやMRIなどのモノクロ画像はDICOM Part 14に対応した階調で、3D画像解析や核医学、超音波、内視鏡などのカラー画像はガンマ2.2に対応した階調で再現され、モノクロとカラー画像を同一画面上で表示する際の作業の効率化が期待できます。
視覚評価
EIZOは、国家公務員共済組合連合会 熊本中央病院と共同で、「Hybrid Gamma PXL機能」を搭載したRadiForceモニターを使用して視覚評価を実施しました。機能のオン/オフ時を比較した結果、画像観察精度に影響を与えない、つまり差異はなく安全に使用できることが明らかになりました。また内視鏡や核医学などカラー画像の表示時には機能をオンにしたほうがオフ時よりも37％優位である、つまり画像観察しやすいという実証を得ました。 |
 |
優れた鮮鋭度と長期安定性の両立
医用モニターの運用輝度を長期間安定して維持する方法として、画面の高輝度化があります。しかし、高輝度を達成するために液晶パネル上の画素の開口率を上げると、画像がぼやける弊害が生まれます。EIZOの独自技術を活かしたSharpness Recovery機能は、画像をぼやけさせることなく、高輝度化を実現し、長期にわたり安定した性能を発揮します。

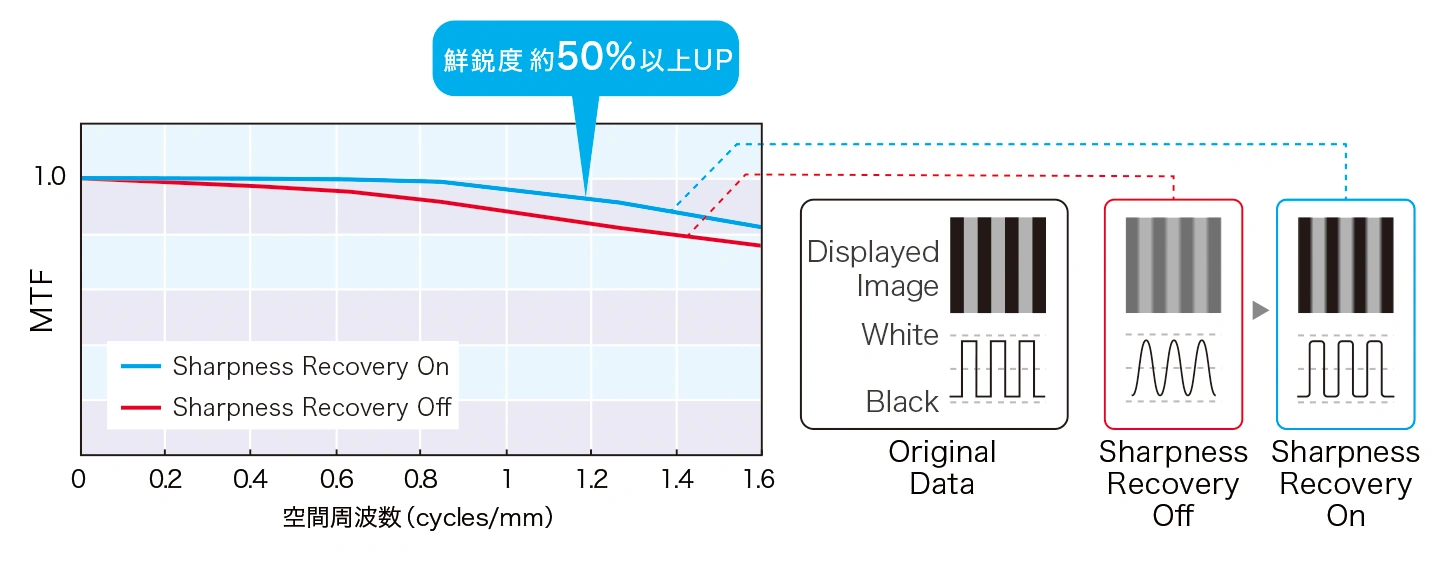

画像の鮮鋭度を数値であらわすMTF測定で、Sharpness Recovery機能のオン/オフ時を比較した結果、オンにした時のほうが、例えば2ピクセルごとのラインペア表示（空間周波数1.270 cycles/mm）においては、鮮鋭度を50％以上回復します。
画像観察ワークフローを円滑にする
医用画像撮影装置（モダリティ）のデジタル化や性能向上により、医用画像観察者1人当たりの画像観察件数は増加傾向にあります。増加する医用画像観察者の負担を軽減するため、画像観察環境を快適にし、画像観察ワークフローを円滑にするEIZO独自のWork-and-Flow機能を開発。RadiForceモニターと同梱ソフトウェアRadiCS LEとの組合わせで、Work-and-Flow機能を利用できます。

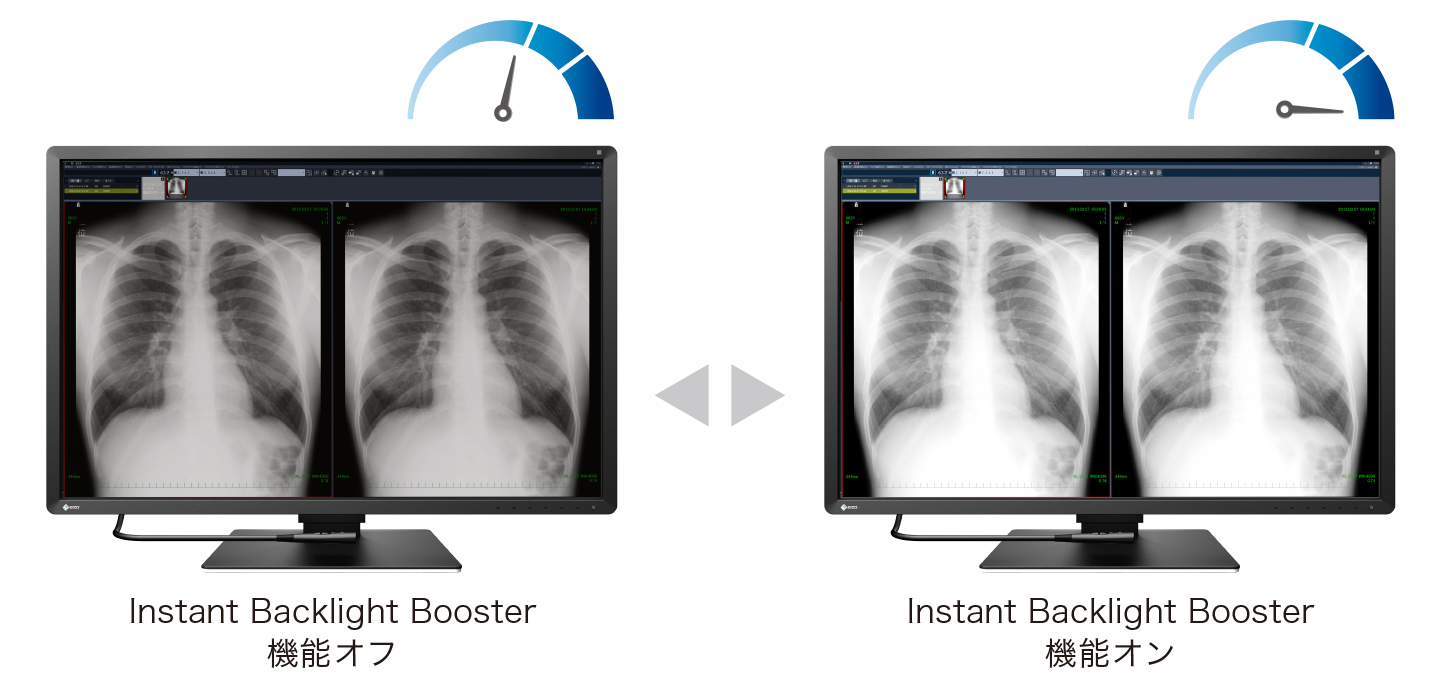

細部をより明瞭に
Instant Backlight Booster機能で輝度を一時的に最大化し、医用画像の細部を見やすく表示します。
- 当機能が有効の時はDICOM Part 14に対応していません。
途切れない操作
Switch-and-Go機能で、2台のPCを1組のモニターとキーボード、マウスで操作可能です。カーソルを所定の位置に移動するだけで、操作するPCを瞬時に切替えられ、省スペース化と作業効率の向上が図れます。

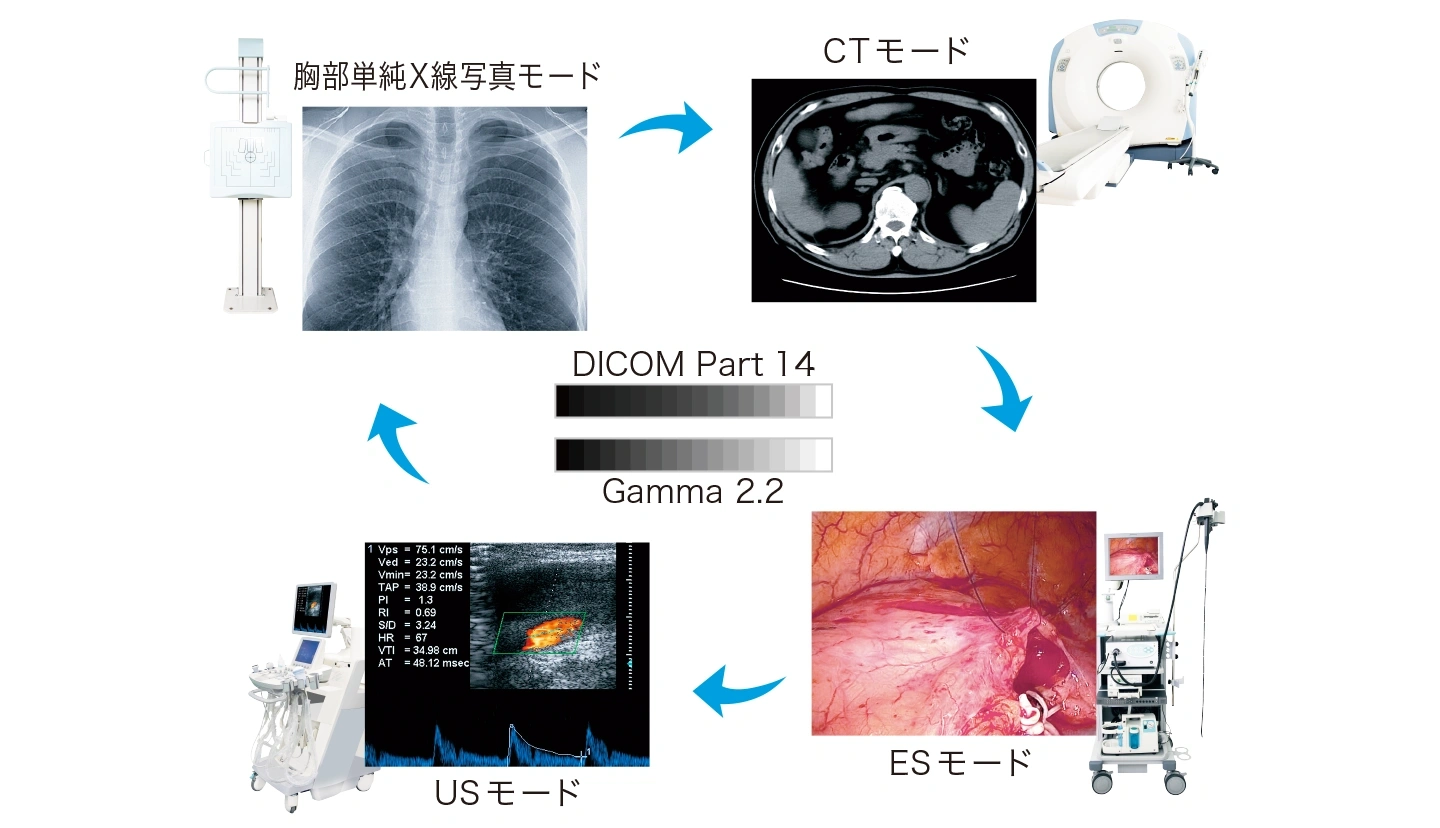

最適な表示モードを選べる
毎回キャリブレーションすることなく、胸部単純X線写真やCT、内視鏡など表示画像の種類ごとに最適な表示モードに切替えができるManual Mode Switch機能を搭載。アプリケーションごとに表示モードの自動切替えもできます。
シンプルな配線で、画像観察環境を快適に
モバイルワークステーションとUSB Type-C®ケーブル1本の接続で、画面表示、USB信号の伝送のみならず、モバイルワークステーションへの給電、有線ネットワーク接続を実現します。さらにはマルチモニター環境も簡単に構築でき、シンプルな接続で作業をすぐに始められます。
モバイルワークステーションを同時に充電
USB Type-Cケーブル1本の接続で、映像表示と同時に、モバイルワークステーションへEIZOモニター最大となる94W給電を行います。モバイルワークステーションの電源アダプタの接続が不要です。

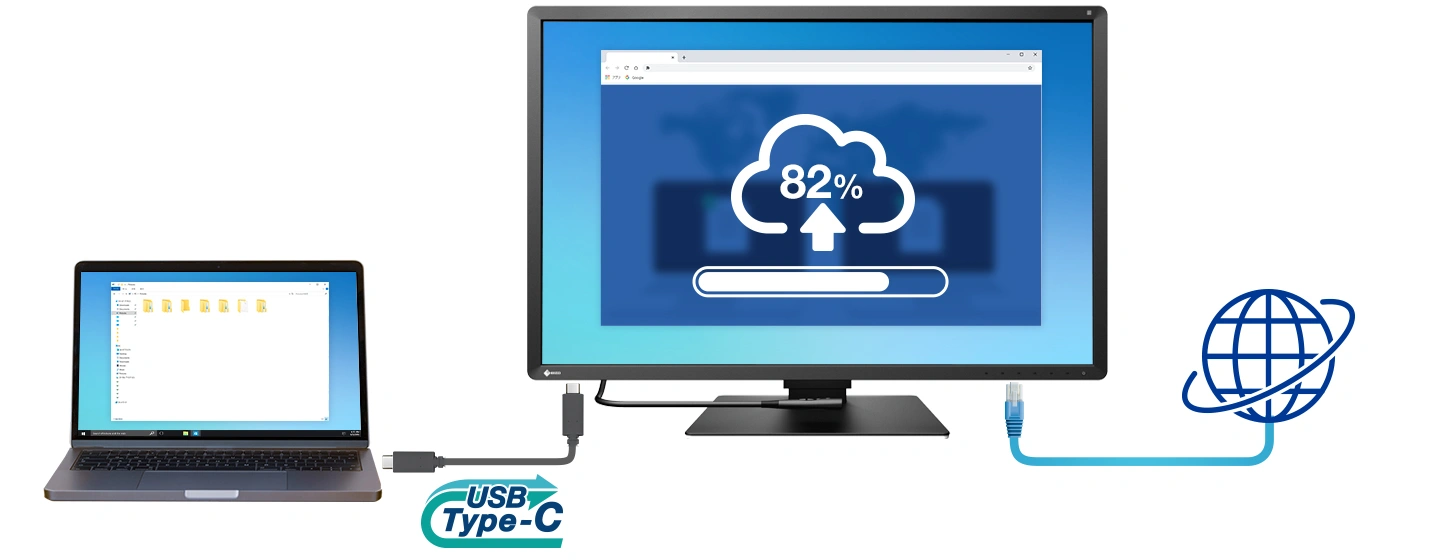

有線接続も快適、簡単
USB LANアダプタ機能をもつLAN端子を搭載。有線LANポートを持たないモバイルワークステーションでも、USB Type-Cケーブルでモニターと接続するだけで、モニターを介して有線ネットワーク環境を構築できます。セキュリティポリシーで有線接続が求められる場合などに有用です。
USBハブで、ドッキングステーション不要
モニターの側面や背面に、4ポート（USB Type-A×3、USB Type-C×1）のUSBハブを搭載。USB機器をモニターに接続しておけば、USBポートの少ないモバイルワークステーションでもUSB Type-Cケーブルでモニターと接続するだけで、使い慣れたキーボードやマウス、ヘッドセットなどのUSB機器をすぐに使えます。
-
デイジーチェーン接続時はUSB Type-Cポートを使用するため、同ポートをUSB機器接続として使用できません。
シンプルな配線で、らくらくマルチモニター
USB Type-Cによるモニター同士のデイジーチェーン接続に対応。モバイルワークステーションの映像出力端子がUSB Type-Cの1つでも、モニター同士をUSB Type-Cケーブルで数珠つなぎし、2台のマルチモニター環境の構築がシンプルな配線で可能になります。
マルチモニターなら、レポートや検査リスト、電子カルテなど複数の画面を同時に表示可能。モバイルワークステーションの小さな画面で非効率な、煩わしいウィンドウの切替えやスクロールの回数が減り、効率的に作業できます。
RadiForceモニターのUSB Type-Cデイジーチェーン接続の互換性
-
このページをスマートフォンまたはタブレットで開いてください。お客様の環境で設置イメージを確認できます。
- 対応機種：
- iPhone 6s以降、iPad（第5世代以降）
Android（ARCore対応端末） - 対応ブラウザ：
- Safari / Chrome
快適をカタチに
曲線デザインで安心感・清潔感を創出
画像観察に集中しやすいように画面の外枠には黒色を、側面には清潔感と軽量感を演出する白色を環状に配しています。角を丸くし、背面に優雅な曲線を用いることで、患者の心理的不安や緊張を和らげ、安心感を与える効果を狙っています。
背面搭載の間接照明で疲れ目に配慮
モニター背面に間接照明を搭載し、暗い部屋で明るい画面を見続けることによる目の負担を軽減。背面の壁を照らすことで読影室内の明るさを確保するため、画面への映り込みがなく、画像観察の妨げにもなりません。

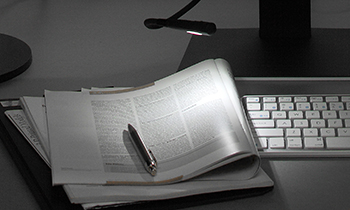

手元も明るく見やすいキーボード操作や書類の読み書きの際に、手元を照らすスポットライトも付属。細やかな位置調整が可能なほか、間接照明の明るさも手元で調整でき、一人ひとりに最適な明るさが手軽に得られます。 |
 |
導入時、導入後のサポート
設置時の負荷軽減
（一社）日本画像医療システム工業会（JIRA）規格である「医用画像表示用モニタの品質管理に関するガイドライン JESRA X-0093」の受入試験を製造工程にて実施し、その出荷試験報告書を同梱することで、お客様のモニター品質管理作業の負担を軽減します。
- 「医用画像表示用ディスプレイの受入試験及び不変性試験に関するガイドラインJESRA TR-0049」で品質管理する場合は受入試験が必要です。
「医用画像表示用モニタの品質管理に関するガイドラインJESRA X-0093」について詳しくはこちら
推奨輝度の維持保証
製品ごとに定めている製品使用時間内であれば、推奨輝度の維持を保証していますので、安心してご使用いただけます。製品の品質に自信をもつEIZOだからできる保証です。
5年間保証
ご購入から5年間センドバック方式による修理サービスを無償でご提供いたします。保守内容をさらに充実させ、モニター導入後の保守、修理費などのランニングコストの削減に貢献します。
環境課題への取組み
EIZOは持続可能な社会の実現のため、高い性能と環境への配慮を両立した製品づくりに取組んでいます。

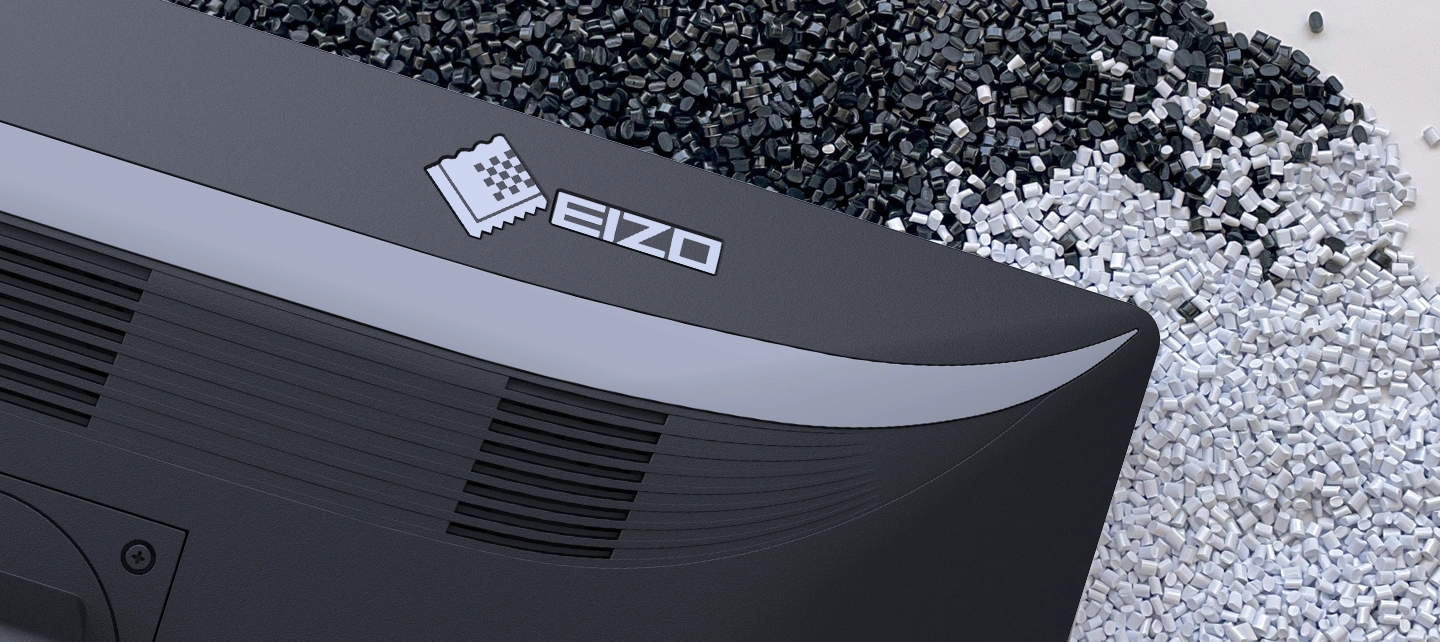

再生プラスチックを外装に活用
製品の外装に再生プラスチックを77％以上使用しています。使用済みプラスチックをリサイクルした再生プラスチックを活用することで、廃棄プラスチックの削減に貢献、限りある資源の有効活用、資源循環を推進します。
パルプモールド緩衝材を梱包に活用
輸送時の衝撃から製品を保護する梱包材の脱プラスチックを推進しています。モニターは、発泡スチロール緩衝材の代わりに段ボールや新聞紙をリサイクルしたパルプ緩衝材で保護し、ケーブルはビニール袋の代わりに紙で保護しています。
その他にも以下の取組みを実施しています。
- ハロゲンフリーのプリント基板を使用
SDGsへの貢献
|
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs（持続可能な開発目標）の達成に取組んでいます。 |
 |
|
■環境に配慮した製品を提供 |
   |
|
|
■医療の質・安全の向上へ貢献 |
  |
| 製品バリエーション |
RX670: アンチグレアパネル仕様
RX670-AR: ARコーティング仕様 |
|---|---|
| パネル | |
| 種類 | カラー (IPS) |
| バックライト | LED |
| サイズ | 30.0型 (76.2 cm) |
| 推奨解像度 | 3280 x 2048 (アスペクト比16:10) |
| 表示領域 (横 x 縦) | 645.5 x 403.0 mm |
| 画素ピッチ (横 x 縦) | 0.1968 x 0.1968 mm |
| 表示色 |
10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit) |
| 視野角 (水平 / 垂直, 標準値) | 178° / 178° |
| 輝度 (標準値) | 1100 cd/m2 |
| キャリブレーション推奨輝度 | 500 cd/m2 |
| コントラスト比 (標準値) | 1800:1 |
| 応答速度 (標準値) | 25 ms (黒→白→黒) |
| 映像信号 | |
| 入力端子 | USB Type-C (DisplayPort Alt Mode), DisplayPort x 2, HDMI |
| 出力端子 | USB Type-C (デイジーチェーン) |
| デジタル走査周波数 (水平 / 垂直) | 31 - 127 kHz / 59 - 61 Hz |
| USB | |
| コンピュータ接続 (アップストリーム) |
USB 2.0: Type-B x 2,
USB 2.0: Type-C (DisplayPort Alt Mode, Power Delivery最大94 W給電) |
| USBハブ (ダウンストリーム) |
USB 2.0: Type-A x 3
USB 2.0: Type-C (DisplayPort Alt Mode, Power Delivery最大15 W給電) |
| USB LANアダプタ | RJ-45 (1000BASE-T対応) |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 標準消費電力 | 61 W |
| 最大消費電力 | 279 W |
| 節電時消費電力 | 0.5 W以下 |
| 内蔵センサー | バックライトセンサー, Integrated Front Sensor, 照度センサー |
| 主な機能 | |
| 調光機能 (輝度ドリフト補正, 輝度自動制御) | 有 |
| デジタルユニフォミティ補正 | 有 |
| Hybrid Gamma PXL | 有 |
| Work-and-Flow | Hide-and-Seek, Switch-and-Go, Point-and-Focus, Instant Backlight Booster |
| 表示モード | DICOM, CAL1, CAL2, Custom, sRGB, Text |
| 機構 | |
| 質量 | 約15.8 kg |
| 質量 (モニター部) | 約11.5 kg |
| 取付穴ピッチ (VESA規格) | 100 x 100 mm |
| 適合規格等 (記載のない規格、最新の適合状況についてはお問合せください。) | CB, CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-B, FCC-B, CAN ICES (B), RCM, RoHS, WEEE, J-Mossグリーンマーク, PCリサイクル (事業系) |
| FDA | 510(k) Clearance for General Radiography |
| 技術基準・品質管理ガイドライン | JESRA TR-0049 (カテゴリーI-B), JESRA X-0093 (管理グレード1A) |
| 専用ソフトウェア | |
| モニター品質管理ソフトウェア RadiCS | 対応 |
| 主な付属品 | |
| 映像信号ケーブル | USB Type-C (1.5 m), DisplayPort (3 m) x 2, HDMI (3 m) |
| その他 | 2芯アダプタ付電源コード (3 m), USB Type-A - USB Type-Bケーブル (3 m) x 2, ケーブルカバー, ユーティリティディスク（RadiCS LE, 設定マニュアル), 出荷試験報告書, 保証書付き取扱説明書 |
| 保証期間 | 5年間 |
| 寸法図 |
