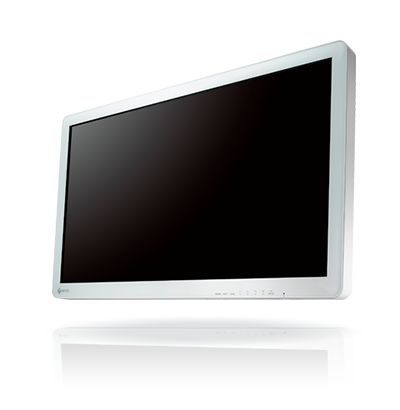

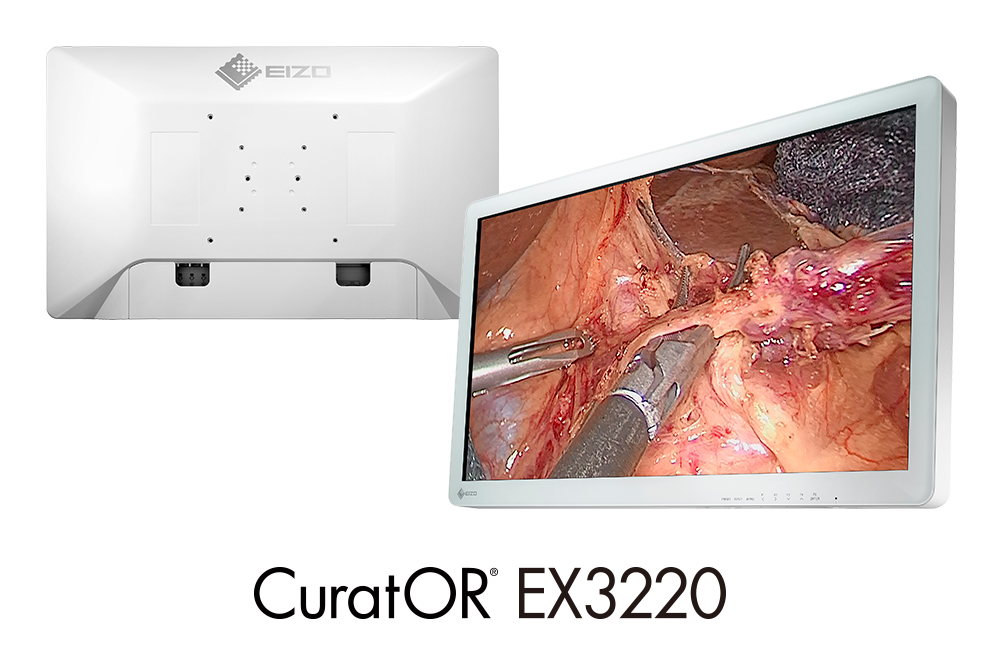

CuratOR EX3220
31.5型 カラー液晶モニター
手術映像を忠実に再現する
フルHD表示対応の
31.5型ワイド手術用モニター
  • 特長
  • スペック
  • ドキュメント 互換性情報
  • アクセサリ

Making Each Life Visual

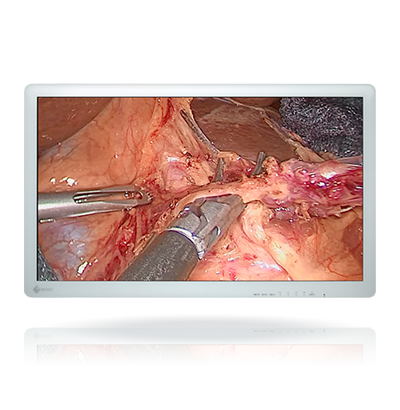

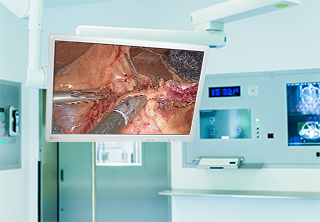

内視鏡・顕微鏡手術映像を高精細に再現

発光効率の優れたLEDバックライトを搭載した液晶パネルを使用し、高輝度650cd/m2、高コントラスト比1400:1を実現。さらに高解像度フルHD(1920×1080ドット)対応で、内視鏡や顕微鏡手術などの高精細な映像を忠実に再現します。
内視鏡・顕微鏡手術映像を高精細に再現

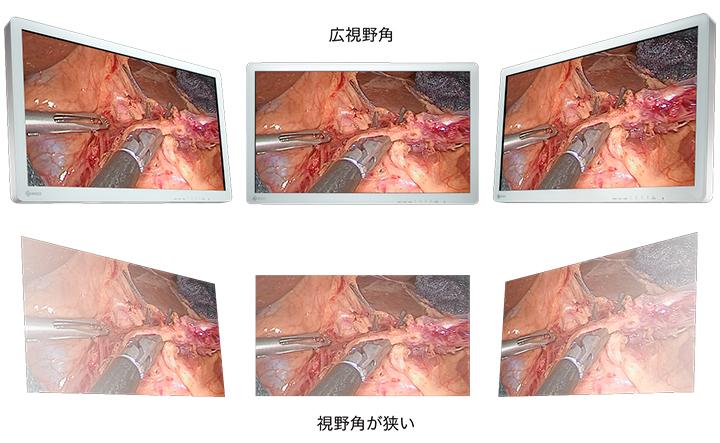

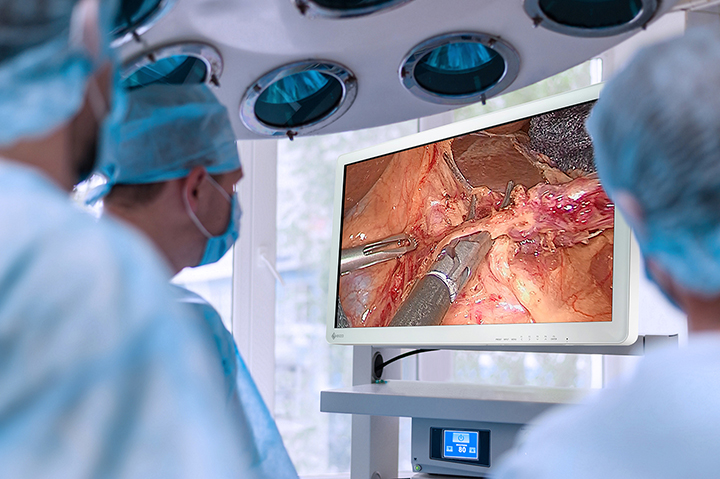

複数人でも見やすい

水平/垂直178度の視野角を持ち、見る位置や角度によるコントラストの変化が少なく、どこから見ても自然な映像を表示します。
複数人でも見やすい



安全衛生確保を図るフルフラットデザイン

手術室に設置された多くの医療機器や装置は、手術内容に応じて並び替えられたり、手術室間の移動が伴います。その際の医療スタッフの安全性を考慮し、角のない丸みを帯びたデザインを採用。

さらに、前面すべてを保護パネルで覆ったフルフラットデザインで、防塵・防水等級はモニター前面:IP45、全体:IP32を実現しました。また、ケーブルカバー装備でケーブル類もすっきり収納できるなど、安全で衛生的な手術環境の確保に貢献します。

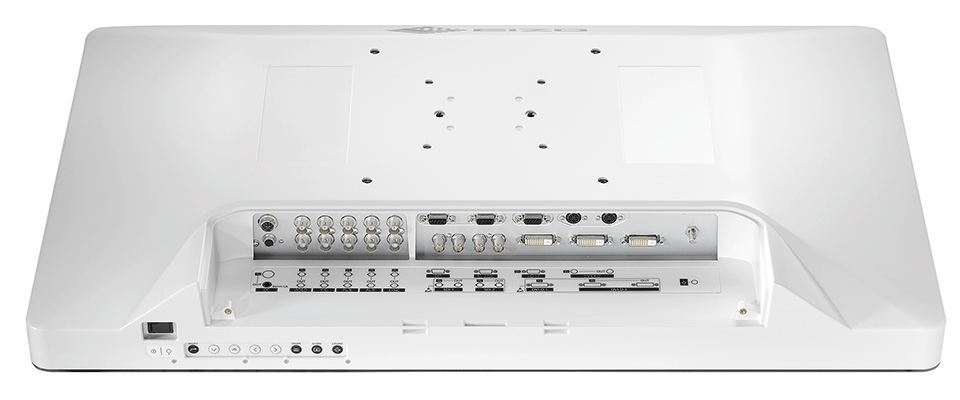

ケーブルカバー

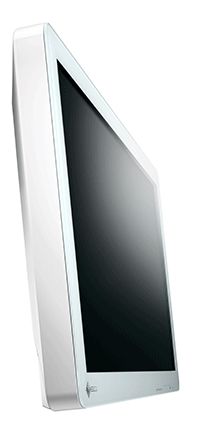

フルフラット

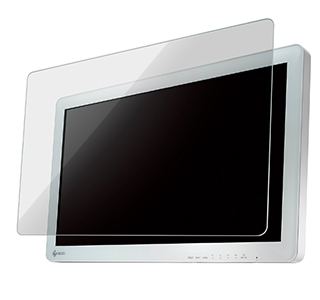

保護パネルでしっかりガード

モニター前面すべてを保護パネルで覆い、液晶画面を衝撃やキズ、汚れから守ります。

保護パネル

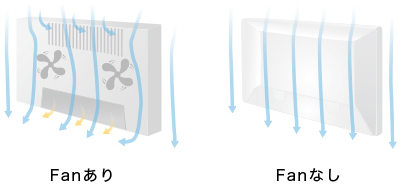

清潔に使えるファンレス静音デザイン


モニター内部に冷却ファンを持たないファンレスでの優れた放熱特性を備えます。静音性に優れ、手術室内の空気の流れを最低限に抑えます。

ファンレス

ファンレス設計の通風孔がないデザインにより、清掃や消毒に係る手間を軽減し、手術室の衛生管理を支援します。

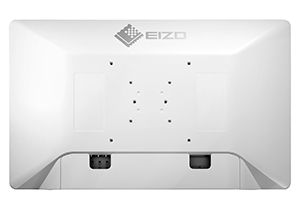

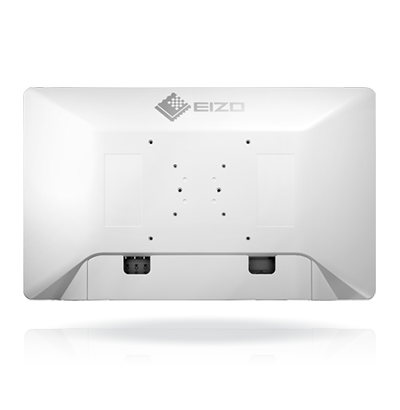

背面

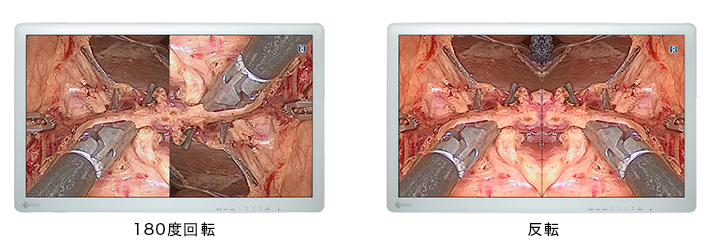

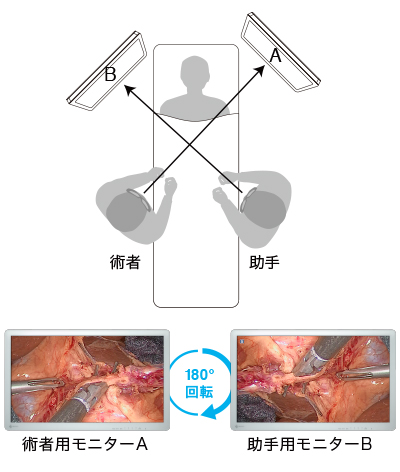

視線に合わせた
回転・反転表示

映像を「180度回転」、あるいは「水平方向に反転(ミラー)」して表示可能です。

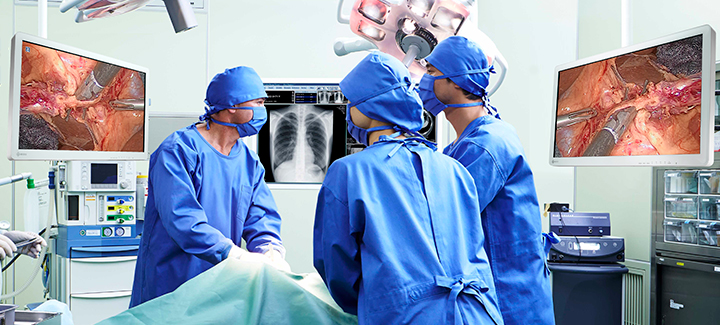

内視鏡カメラの向きに左右されず、執刀医の対面から手術をアシストする助手の視線に合わせるなど、各々の医療スタッフの見やすい方向に表示でき、手術中の利便性が向上します。

視線に合わせた反転・回転表示

視線に合わせた反転・回転表示

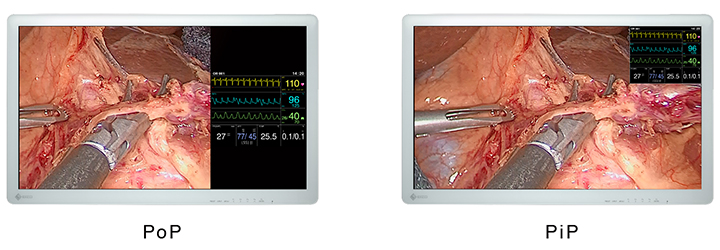

確認に便利な2画面同時表示

2つの異なる入力信号の映像を並べて表示するPoP(ピクチャー・アウト・ピクチャー)機能と、異なる入力信号を子画面表示するPiP(ピクチャー・イン・ピクチャー)機能を搭載しています。手術中に異なるモダリティの映像を同時モニタリングしなければならない場合などに便利です。各画面の大きさや位置を変えることも可能です。
PoP、PiP

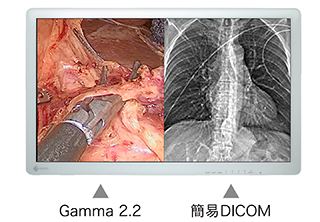

画面ごとに表示モード
切替可能

内視鏡やCT、MRIなど表示映像に合った表示モード(ガンマ1.8-2.6や簡易DICOM)に、画面ごとに独立して切替えられます。

Gamma、DICOM




画面ごとに回転・反転表示

2画面同時表示の際、画面ごとに「180度回転」、あるいは「反転(ミラー)」表示させることが可能です。
画面ごとに反転・回転表示



多彩な入出力信号に対応

さまざまなモダリティ機器に接続できるよう多彩な映像入出力信号に対応しています。また、GPIやRS-232Cにより、2画面同時表示の切替えや画面の回転などを外部から制御できるので、例えば内視鏡の設定に連動して表示状態の変更ができます。
 多彩な入出力信号に対応

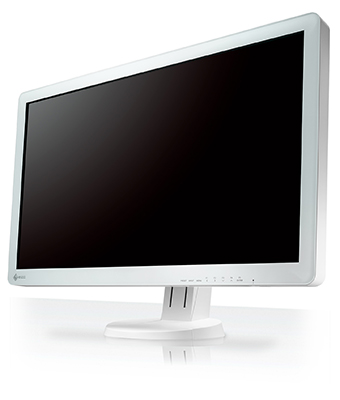

天吊りや壁掛けに便利なVESA規格対応

VESA規格対応の取付け穴ピッチなので、天吊りや壁掛け、内視鏡カート、卓上など、使用環境に応じた設置が可能です。卓上設置用に、別売りオプションのスタンドを用意しています。

天吊りや壁掛け  スタンド




各種医療規格・安全規格に対応

医療の現場で安心してご使用いただけるよう、各種医療規格や安全/EMC規格を取得し、安全性と信頼性を実現しています。最新の規格IEC 60601-1-2 第4版にいち早く対応しています。

各種医療規格・安全規格に対応



SDGsへの貢献

EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs(持続可能な開発目標)の達成に取組んでいます。

  SDGs Logo

■健やかな生活を支える
医療の現場では、一人ひとりに最適な医療を提供する取組みが始まっています。当社はMaking Each Life Visualをメッセージに掲げ、膨大な医療情報をまとめ、つなぎ、生かすことによって最適な画像・映像環境づくりを推進し、より効率的かつ正確な診断・治療を支援していきます。


SDGs 03:すべての人に健康と福祉をSDGs 08:働き甲斐も経済成長も


■環境にやさしい
医療現場で要求される高性能や高機能を備えつつ、環境に配慮したデザインを採用。消費電力を抑え、温室効果ガス(GHG)排出を抑制する低消費電力設計です。使用済み製品の回収リサイクルを行い、使用後の責任までしっかり果たしています。


SDGs 07:エネルギーをみんなにそしてクリーンにSDGs 12:つくる責任つかう責任

製品仕様書ダウンロード [PDF]

パネル
種類 カラー (IPS)
バックライト LED
サイズ 31.5型 (80.1 cm)
推奨解像度 1920 x 1080 (アスペクト比16:9)
表示領域 (横 x 縦) 698 x 393 mm
画素ピッチ (横 x 縦) 0.364 x 0.364 mm
表示色 10-bitカラー (SDI): 約10.7億色
8-bitカラー: 約1677万色
視野角 (水平 / 垂直, 標準値) 178° / 178°
輝度 (標準値) 650 cd/m2
コントラスト比 (標準値) 1400:1
応答速度 (標準値) 16 ms (黒→白→黒)
色域 (標準値) sRGB相当
映像信号
入力端子 BNC (3G-SDI) x 2, DVI-D x 2 (HDCP 1.4), D-Sub 15ピン (ミニ), BNC (RGB C-Syncまたはコンポーネント), Sビデオ, BNC (コンポジット)
出力端子 BNC (3G-SDI) x 2, DVI-D, BNC (RGB C-Syncまたはコンポーネント), Sビデオ, BNC (コンポジット)
デジタル走査周波数 (水平 / 垂直) 15 - 75 kHz / 24 - 60 Hz
アナログ走査周波数 (水平 / 垂直) 15 - 80 kHz / 24 - 85 Hz
同期信号 セパレート, コンポジット, シンクオングリーン
電源
電源入力 AC 100 - 240 V, 50 / 60 Hz
最大消費電力 97 W
電源出力 DC 5V, 1A
主な機能
画面同時表示 Picture by Picture (2 PbyP), Picture in Picture (PinP)
その他 外部制御用端子 (RS-232C, GPI)
機構
質量 (モニター部) 約9.9 kg
質量(ACアダプタ) 約0.7 kg
取付穴ピッチ (VESA規格) 200 x 200 mm, M6, 深さ7 - 10 mm / 100 x 100 mm, M4, 深さ5 - 9 mm
動作環境条件
防塵・防水性能 IP45 (前面), IP32 (背面)
適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3 (A), RCM, RoHS, WEEE, J-Mossグリーンマーク
FDA Class I
主な付属品
その他 電源コード (2.0 m), ACアダプタ, ケーブルカバー, VESAマウント取付用ねじ x 8, 保証書付き取扱説明書, ユーティリティディスク (設定マニュアル)
保証期間 2年間
寸法図 PDF

製品カタログ

ヘルスケア製品カタログ
12.5 MB

ダウンロード



CuratOR EX3220
2.21 MB

ダウンロード



製品仕様書

EX3220

ダウンロード



互換性情報

更新日 項目
2019/12/10 Microsoft Windows 10 May 2019 Update (1903)における表示異常

技術情報

2010/03/09 液晶モニターを長時間、連続使用する際の注意点について [PDF]

液晶モニターの性質上、長時間連続使用した場合に起こりうる問題点(輝度・色度の変化等)を挙げ、それらの軽減方法について説明します。

モニタークリーニングキット
ScreenCleaner

モニター表示面のためのクリーニングキット

¥1,980(税込)

今すぐ購入

ケーブル
HEC01
HEC01

手術用フルHDモニター専用の7.5m延長電源コード
・最大2本まで延長可能

スタンド
HST02
HST02

手術用モニター専用の卓上スタンド
対応機種:
・EX3220-3D
・EX3220
