内視鏡や手術顕微鏡、術野カメラなどの医療映像を4K/60p高画質で記録。
患者説明や医学研究、教育における利活用を可能にします。
ダウンロードはこちら
Version 4.0での追加機能
複数映像の同時記録性能がさらに向上3D手術映像の記録における対応フォーマットを拡充
外部タッチモニターからの操作に対応
PACSサーバーへの保存に対応(オプション)
さまざまな装置と接続可能
4K UHD解像度かつ毎秒60フレームの映像信号に対応したBNC(12G-SDI)およびHDMI®映像入力端子を搭載。既存のフルHD装置から将来的な4K装置まで、幅広い接続に対応します。

複数装置の映像を同時に記録
MIR-1は2チャンネル入力に対応しており、内視鏡装置や生体モニターなど、手術室内の複数の装置からの映像を同時に記録できます。2台の4K装置からの映像を同時に記録する場合は、4K入力信号をフルHDにダウンコンバートして毎秒60フレームで記録します。さらに、一方のチャンネルを4K、もう一方のチャンネルをフルHDで記録することも可能です。その場合、両チャンネルの記録フレームレートは毎秒30フレームとなります。

4K手術映像を高画質に記録
|
内視鏡や手術顕微鏡、術野カメラなどの4K UHD(横3840×縦2160ピクセル)解像度かつ毎秒60フレームの手術映像を、高画質に記録します。4K映像だけでなく、フルHD解像度(横1920×縦1080ピクセル)の映像の記録や、4K映像をフルHD解像度に縮小した記録、録画中の映像の静止画記録も可能です。 |
![]() |

3D手術映像の記録に対応
2D映像に加え、3D映像の記録も可能。従来のサイド・バイ・サイド、トップ・アンド・ボトムに加え、新たにライン・バイ・ラインの3D信号フォーマットにも対応しました。
-
ライン・バイ・ライン信号は、トップ・アンド・ボトム形式で記録します。

堅牢性と大容量を両立振動や衝撃に強く堅牢性に優れた高速SSD(Solid State Drive)を内蔵ストレージに採用しました。大容量2TB(テラバイト)により、4K手術映像は最大175時間、フルHD手術映像は最大885時間の記録が可能です。
|
![]() |
H.264とH.265の
|
![]() |
本体タッチパネルで直感的に操作
録画開始・停止、静止画記録の基本操作はボタンで、患者ID入力や設定変更など細かな操作はタッチパネルで直感的に行えます。5インチのタッチパネルは高輝度で、手術室内での視認性も良く、アナログ抵抗膜方式により手袋着用での操作も可能です。

外部タッチモニターで快適に操作
本体搭載タッチパネルに加え、外部のフルHD対応タッチパネルモニターからもMIR-1を操作できます。HDMIおよびUSB接続により、より大きな画面で快適に操作できます。また、マウス操作にも対応しています。

ネットワーク経由での録画操作に対応
API(Application Programming Interface)を利用することで、外部システムからネットワーク経由でMIR-1の録画開始・停止などの制御が可能です。

録画データに患者情報の紐づけが可能
|
患者名や患者IDなどの情報を登録し、録画データに紐付けることが可能です。属性情報を含む各種手術情報の記録・管理にも対応し、患者IDはバーコードリーダーによる読み取りにも対応しています。 |
![]() |
外部メディアに
|
![]() |
ネットワーク経由でファイルサーバーに転送可能
本機への記録と同時に、ネットワークで接続された院内のNAS(Network Attached Storage/ファイルサーバー)に保存、あるいは本機への録画後にNASへ転送することも可能です。USB HDD/SSDの取付け・取外しに伴う手間を省き、紛失による情報セキュリティ上のリスクを回避できます。
- NASのSMB(Server Message Block)対応バージョンについては、スペックをご確認ください。

DICOM MWM連携およびPACS保存に対応
|
有償の機能拡張オプションにより、DICOM® MWM(Modality Worklist Management)とのワークリスト連携に対応。院内ネットワーク経由で検査オーダに登録された患者名や患者IDなどを取得できます。また、記録した動画および静止画を、DICOM通信を利用してPACSサーバーへ保存できます。 |
![]() |

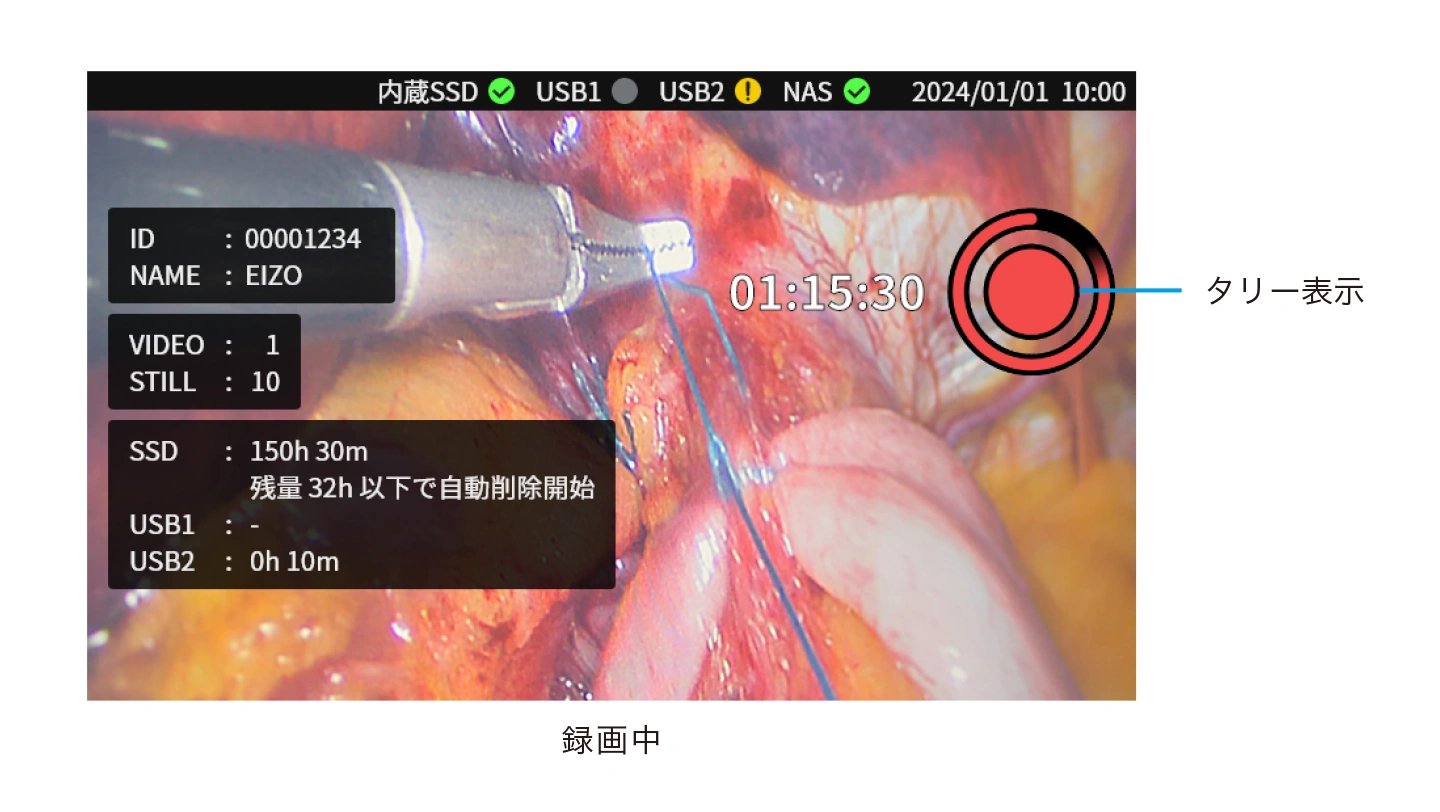

タリー表示で、録画忘れを防止
映像が記録中であることを、前面タッチパネル上の赤い点灯で知らせる「タリー表示」機能を搭載。手術映像の記録忘れ防止に寄与します。

モニターにも、タリー表示可能
MIR-1と手術・内視鏡モニターCuratOR EX-Seriesを連携して使用することで、撮影映像を遅延なくモニター表示でき、画面上に「タリー表示」も可能です。執刀医がモニターから視線を外すことなく録画状態を確認できます。

録画操作に便利なフットスイッチを
|
![]() |
情報セキュリティ対策ユーザー名/パスワードの認証により、第三者による不正な利用を防止できます。また、本機の廃棄・修理時に、録画データ削除が可能な安全設計です。 |
![]() |
安心の電源機能を搭載不意に電源が切断した際にも、正常に録画を終了する回路を搭載。録画中の映像を安全に保存します。 |
![]() |
医療規格に対応医療現場で安心してご使用いただけるよう、国際医療規格IEC 60601-1に対応しています。 |
|
背面端子

システム構成例

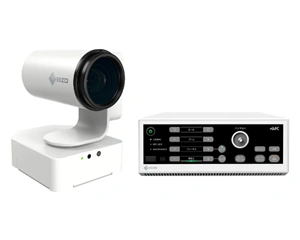

■術野カメラ映像をNASに記録するシステム構成例

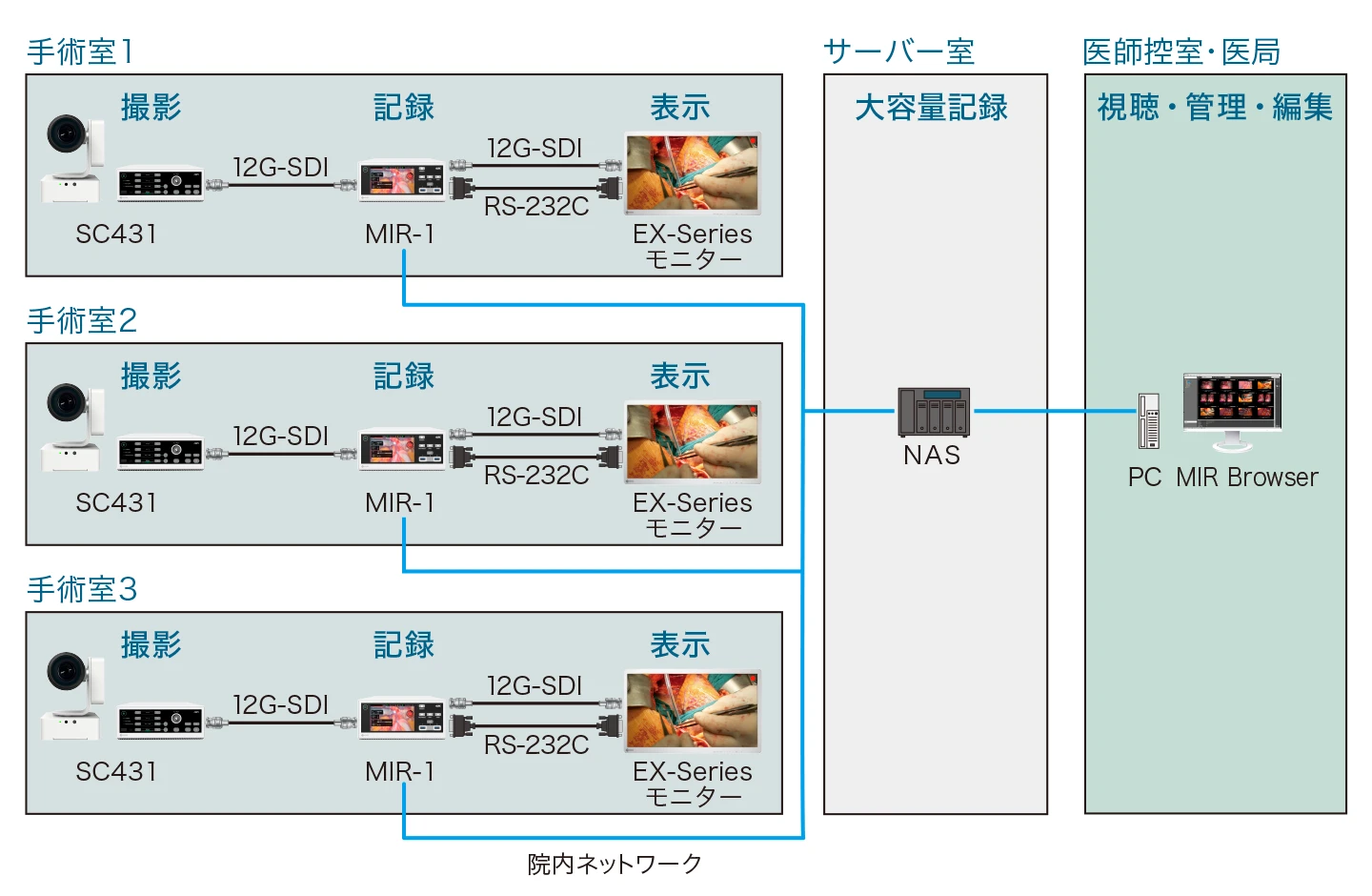

■複数手術室の術野カメラ映像をNASに集約するシステム構成例

SDGsへの貢献
|
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs(持続可能な開発目標)の達成に取組んでいます。 |
|
|
■環境に配慮した製品を提供 |
|
|
|
■医療の質・安全の向上へ貢献 |
|
| 映像記録 | |
|---|---|
| 圧縮方式 | H.265, H.264 |
| 映像フォーマット | MP4, TS |
| 解像度 | 最大 3840 x 2160 |
| フレームレート | 60 fps, 30 fps |
| 3D信号フォーマット | サイドバイサイド, ラインバイライン, トップアンドボトム |
| 静止画記録 | |
| 静止画フォーマット | JPEG, TIFF |
| 解像度 | 最大 3840 x 2160 |
| 記録メディア | |
| 内蔵ストレージ | 2TB SSD |
| 外部メディア | USB HDD, USB SSD |
| 映像入力 | |
| 端子 | BNC (12G-SDI), HDMI |
| 解像度 | 最大 3840 x 2160 |
| 映像出力 | |
| スルーアウト端子 | BNC (12G-SDI), HDMI |
| モニター再生出力端子 | HDMI (1920 x 1080) |
| 音声入力 | |
| Line-in | 3極 3.5 mm ミニジャック |
| Mic-in | 3極 3.5 mm ミニジャック |
| 音声出力 | |
| Line-out | 3極 3.5 mm ミニジャック |
| スピーカー | 本体内蔵 |
| その他インターフェース | |
| USB |
USB 5Gbps: Type-A x 2 (前面:記録用)
USB 2.0: Type-A x 4 (背面:操作用) |
| LAN |
RJ-45 x 2 (1000BASE-T, 100BASE-TX)
NAS: SMB 3.1.1推奨 (SMB 2.1以降対応) |
| シリアルポート | RS-232C |
| 外部接点入力 | 3極 3.5 mm ミニジャック x 2 |
| タッチパネル | 5型カラーLCD, アナログ抵抗膜方式 |
| 電源入力 | AC100 - 240 V, 50 / 60 Hz |
| 最大消費電力 | 68 W |
| 質量 | 約4.0 kg |
| 設置 | 平置き, ラック取付穴: 本体両側 M4 x 3 |
| 環境条件 | |
| 動作環境 | 温度 0-40 ℃, 湿度 20 - 80 % (結露無きこと) |
| 保存環境 | 温度 -20-60 ℃, 湿度 10 - 90 % (結露無きこと) |
| 適合規格 (最新の適合状況についてはお問合せください。) | IEC60601-1, VCCI-B, PSE |
| 主な付属品 | 電源コード, 2芯アダプタ, HDMIケーブル, HDMIケーブルクランパ x 3, 取扱説明書 |
| 保証期間 | 2年間 |
| 寸法図 |
レコーダー用フットスイッチ
・録画開始・停止、静止画記録の操作
・ケーブル長さ5m
