3D手術映像を大画面4Kで高精細に表示
|
|
4K/3D内視鏡や手術顕微鏡の3D映像を、フルHDの4倍にあたる高解像度4K UHD（横3840×縦2160ピクセル）と高輝度700cd/m2で、42.5型の大画面に奥行き感、立体感まで忠実かつ高精細に見やすく再現します。
軽量かつVESA対応で多様な設置が可能
42.5型の大画面ながら17.6kgの軽量化を実現。VESA規格対応の取付け穴ピッチにより、大型モニタースタンドや、天吊りアーム、壁掛け金具を活用した手術室内の設置に柔軟に対応します。
広色域で映像の色味を
|
|
HDR映像に対応
HDR（ハイダイナミックレンジ）は、従来の映像で再現しきれなかった人間の目で見たような自然な表現ができる表示技術です。EX4342-3Dは、HDRで用いられる「PQ（Perceptual Quantization）方式」、「HLG（Hybrid Log Gamma）方式」のガンマ設定を備えています。HDR対応カメラの映像を、暗い部分が黒つぶれすることなく、よりリアルに表示します。
（イメージ）
各種3D信号に対応
4KおよびフルHD解像度において、サイド・バイ・サイドおよびライン・バイ・ライン方式の3D信号フォーマットに対応。さらに、フルHD解像度ではサイマル方式にも対応しています。
-
対応フォーマットの詳細はスペックにてご確認ください。
さまざまな装置との接続が可能
BNC（12G-SDI）、あるいはDisplayPortTM、HDMI®入力端子で、60フレーム／秒の4K UHD映像信号をサポート。さまざまな装置とケーブル1本で直結でき、容易なケーブルマネージメントを実現します。BNC（12G-SDI）端子を使用すると、30mの長距離伝送も可能です。
ケーブルカバーで衛生的かつ安全
ケーブルカバー装備でケーブル類をすっきり収納でき、安全で衛生的な手術環境の実現に貢献します。
メンテナンスに配慮した保護ガラス前面すべてを保護ガラスで覆ったフルフラットデザインで、防塵・防水等級はモニター前面：IP45、全体：IP32を実現。液剤などを容易にふき取ることができ清掃や消毒のしやすさに配慮しています。また、表面硬度9Hにより、ひっかき傷などからモニター表示面を保護します。 |
|
主な3D映像表示機能視線に合わせた反転・回転表示映像を「180度回転」、あるいは「水平方向に反転（ミラー）」して表示可能です。内視鏡カメラの向きに左右されず、執刀医の対面から手術をアシストする助手の視線に合わせるなど、各々の医療スタッフの見やすい方向に表示でき、手術中の利便性が向上します。 |
 |
モニタリングに便利な2画面同時表示
3D表示時でも、3D信号フォーマットがラインバイラインであれば、PinP（ピクチャー・イン・ピクチャー）機能を使った2画面表示が可能です。メイン画面で3D表示をしつつ、子画面でバイタルや異なる医用画像撮影装置（モダリティ）の映像を 2D表示し、同時にモニタリングできます。
視差調整
横方向の視差調整機能により、3D映像が自然な奥行き感となるように調整できます。
主な2D映像表示機能
確認に便利な2画面同時表示
2つの異なる入力信号の映像を並べて2D表示するPinP（ピクチャー・イン・ピクチャー）とPbyP（ピクチャー・バイ・ピクチャー）機能を搭載。手術映像に加えて、バイタルや超音波内視鏡などを同時モニタリングしなければならない場合などに便利です。
独立表示モード切替
内視鏡やCT、MRIなど表示映像に合った表示モード（ガンマ1.8-2.6やDICOM）に、画面毎に独立して切替えられます。

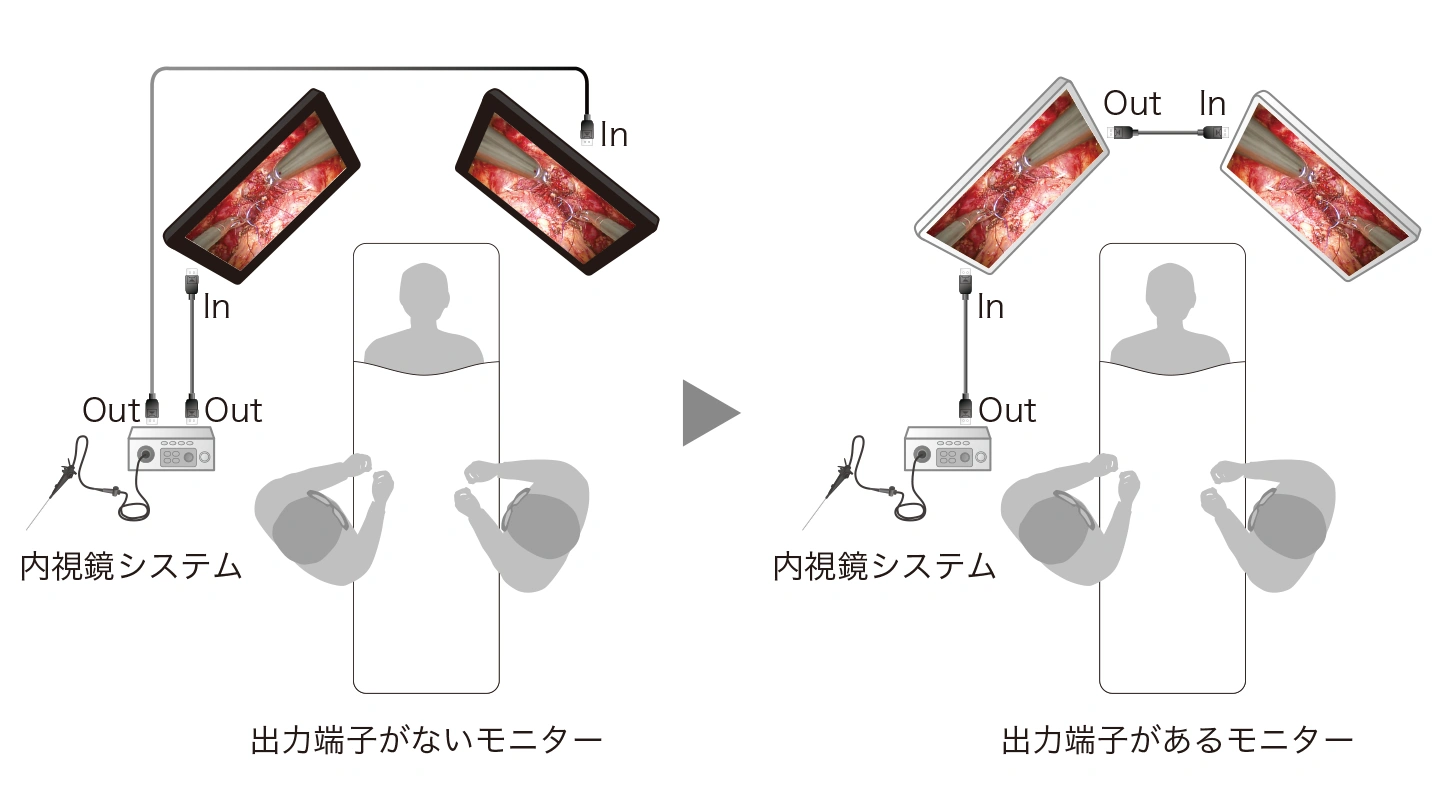

同じ映像を別のモニターにスルー表示可能
BNC（12G-SDI）、DVI出力端子に加えてDisplayPort出力端子も搭載。内視鏡システムなどから入力した映像をスルーしてそのまま別のモニターに、容易なケーブリングで出力可能です。手術室の複数モニターで同じ映像を表示することで医療スタッフの情報共有を円滑にします。
フェイルセーフ機能
映像入力信号が検出されなくなった場合、接続している他の映像入力信号ポートに自動的に切り替わるAuto Input Detection機能を搭載。これにより、システムエラーや外部からの障害により映像信号の入力が途絶えた場合の安全を確保します。
軽く、曇りにくい3Dめがねで
快適な視界
専用の3D偏光めがねは、電池不要で重量が軽いので、長時間にわたる手術にも適しています。アンチフォグ（防曇）加工により、マスク着用時の曇りを防止し、快適な視界を保ちます。
各種医療規格・安全規格に対応医療の現場で安心してご使用いただけるよう、各種医療規格や安全/EMC規格を取得し、安全性と信頼性を実現しています。最新の規格IEC 60601-1-2 第4版にいち早く対応しています。 |
 |
SDGsへの貢献
|
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs（持続可能な開発目標）の達成に取組んでいます。 |
 |
|
■環境に配慮した製品を提供 |
   |
|
|
■医療の質・安全の向上へ貢献 |
  |
| パネル | |
|---|---|
| 種類 | IPS、保護ガラス |
| バックライト | LED |
| サイズ | 42.5型 (108.0 cm) |
| 推奨解像度 | 3840 x 2160 (アスペクト比16:9) |
| 表示領域 (横 x 縦) | 941.2 x 529.1 mm |
| 画素ピッチ (横 x 縦) | 0.245 x 0.245 mm |
| 表示色 |
10-bitカラー (SDI / DisplayPort / HDMI): 約10.7億色
8-bitカラー: 約1677万色 |
| 視野角 (水平 / 垂直, 標準値) | 178° / 178° |
| 輝度 (標準値) | 700 cd/m2 |
| コントラスト比 (標準値) | 1000:1 |
| 応答速度 (標準値) | 8 ms (中間階調域) |
| 色域 (標準値) | BT.2020エミュレーション |
| 映像信号 | |
| 入力端子 | DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), BNC (12G-SDI), BNC (3G-SDI), DVI-D (シングルリンク, HDCP 1.4) |
| 出力端子 | DisplayPort, BNC (12G-SDI), DVI-D (シングルリンク) |
| デジタル走査周波数 (水平 / 垂直) | 18 - 136 kHz / 23 - 71 Hz |
| 3D信号フォーマット |
4K: サイドバイサイド, ラインバイライン
フルHD: サイドバイサイド, ラインバイライン, サイマル (Level-B) |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 最大消費電力 | 160 W |
| 電源出力 | DC 5 V, 2 A |
| 主な機能 | |
| 画面同時表示 | Picture by Picture (2 PbyP), Picture in Picture (PinP) |
| 外部制御 | RS-232C |
| その他 | 180度回転表示、反転（ミラー）表示 |
| 機構 | |
| 質量 (モニター部) | 約17.6 kg |
| 質量（ACアダプタ） | 約1.1 kg |
| 取付穴ピッチ (VESA規格) | 400 x 200 mm, M8, 深さ8 - 15 mm |
| 動作環境条件 | |
| 防塵・防水性能 | IP45 (前面), IP32 (前面以外) |
| 適合規格等 (記載のない規格、最新の適合状況についてはお問合せください。) | CB, CE / UKCA (Medical Device), cTUVus, IEC/EN60601-1, FCC-A, RoHS, WEEE, J-Mossグリーンマーク, PCリサイクル (事業系) |
| FDA | Class I |
| 主な付属品 | |
| その他 | ACアダプタ, 3D偏光めがね x 3, ケーブルカバー, VESAマウント取付用ねじ x 4, ケーブルカバー取付用レンチ, ユーティリティディスク (取扱説明書, 設定マニュアル) |
| 保証期間 | 3年間 |
| 寸法図 |
