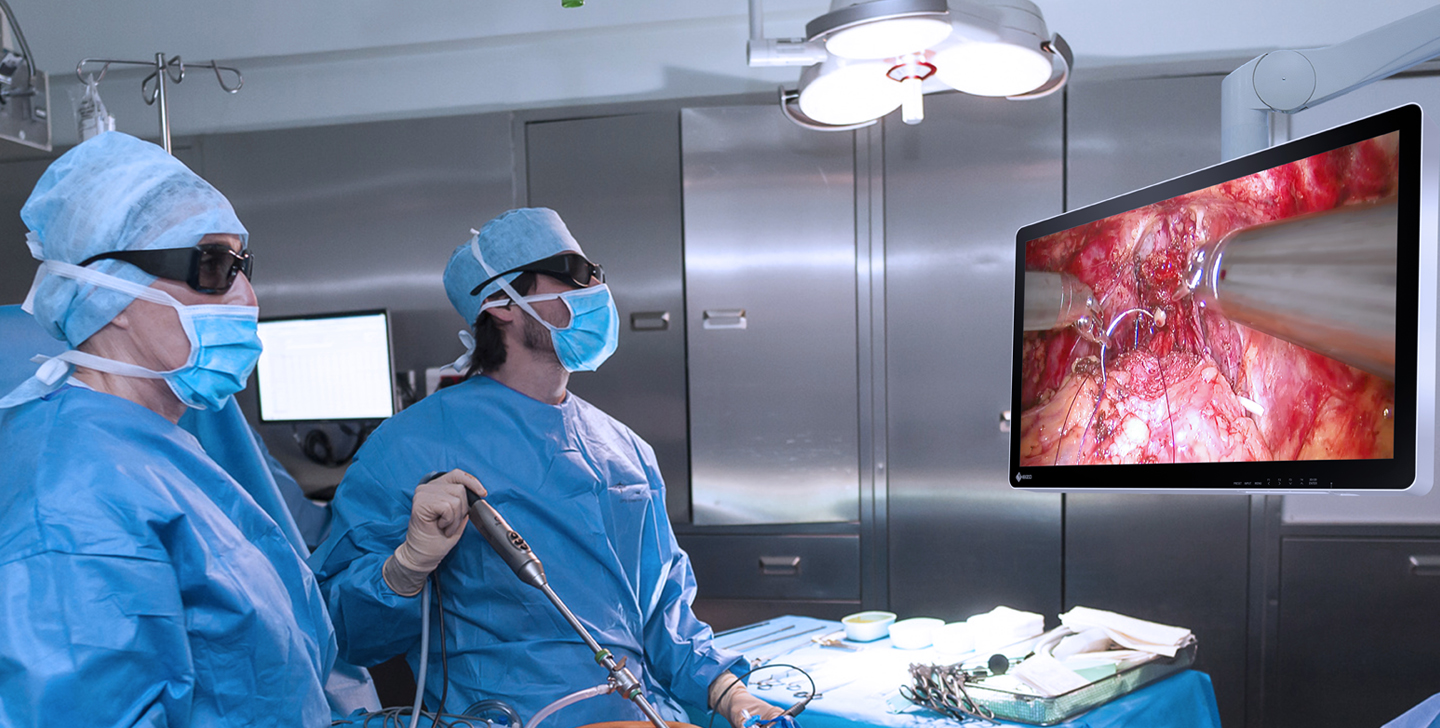

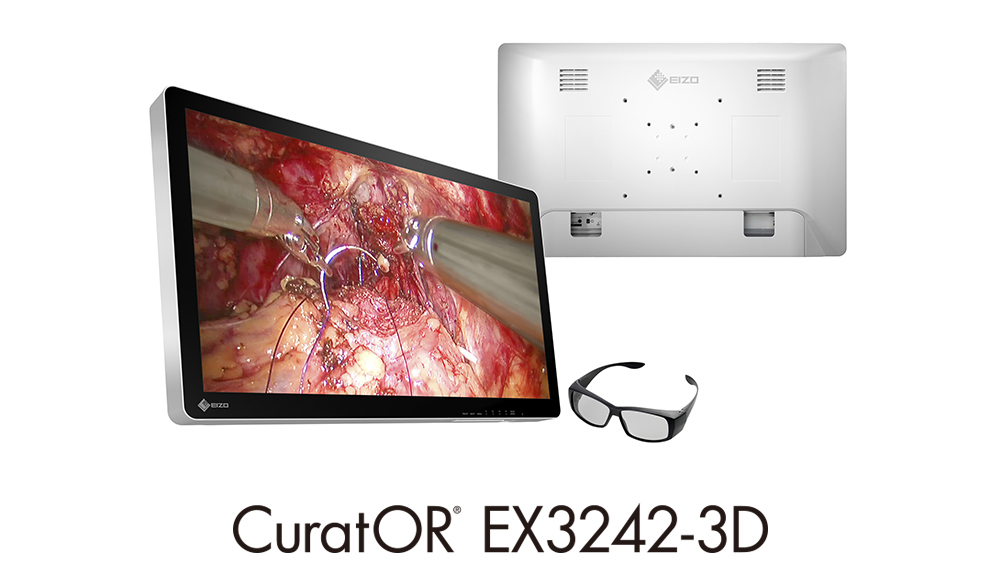

3D手術映像を4K解像度で忠実かつ高精細に表示
|
|
4K/3D内視鏡や手術顕微鏡の3D映像を、フルHDの4倍にあたる高解像度4K UHD（横3840×縦2160ピクセル）と高輝度850cd/m2で、奥行き感、立体感まで忠実かつ高精細に見やすく再現します。

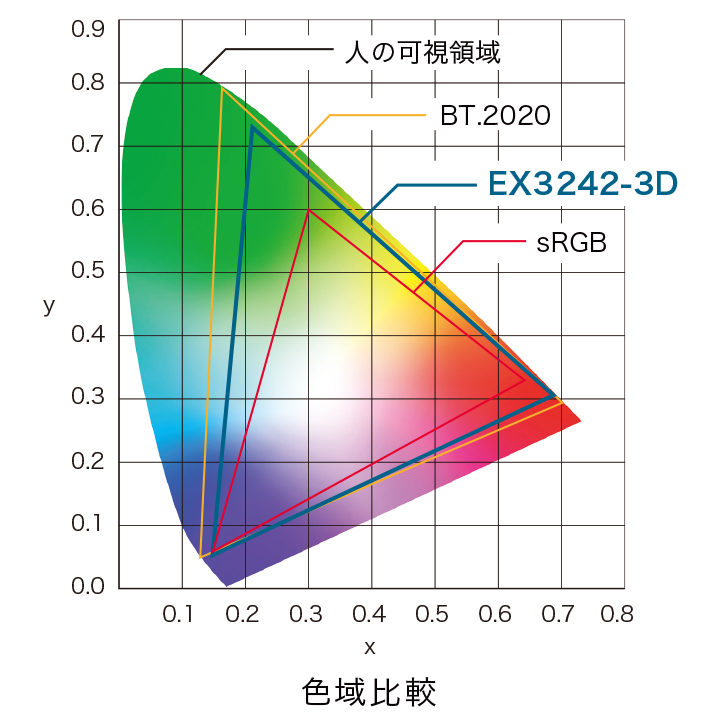

広色域で映像の色味を
|
|
HDR映像に対応

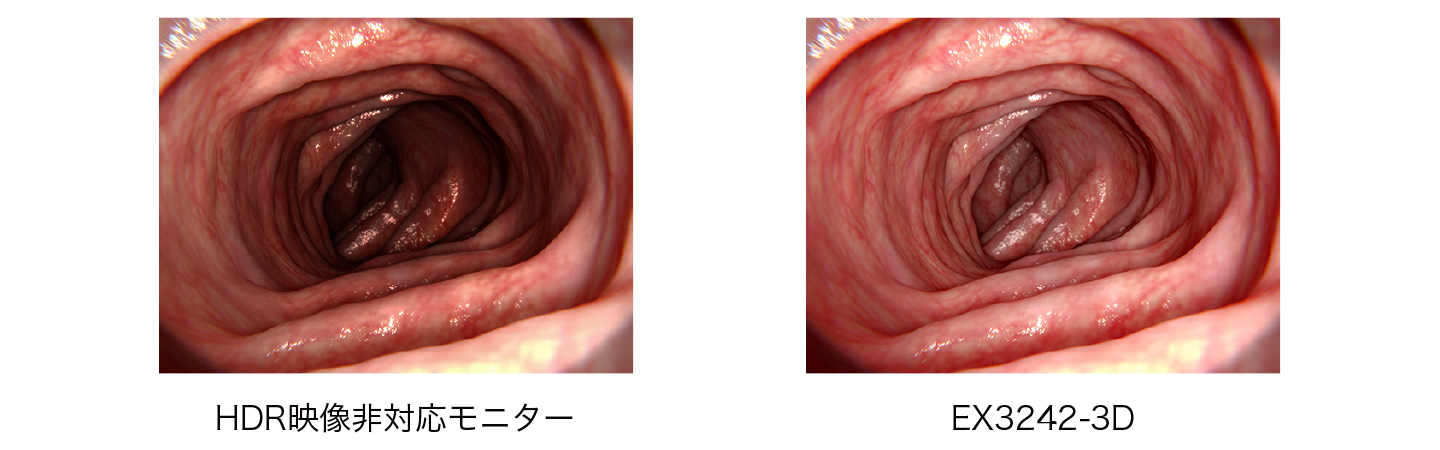

HDR（ハイダイナミックレンジ）は、従来の映像で再現しきれなかった人間の目で見たような自然な表現ができる表示技術です。EX3242-3Dは、HDRで用いられる「PQ（Perceptual Quantization）方式」、「HLG（Hybrid Log Gamma）方式」のガンマ設定を備えています。HDR対応カメラの映像を、暗い部分が黒つぶれすることなく、よりリアルに表示します。
（イメージ）
さまざまな3D信号フォーマットに対応

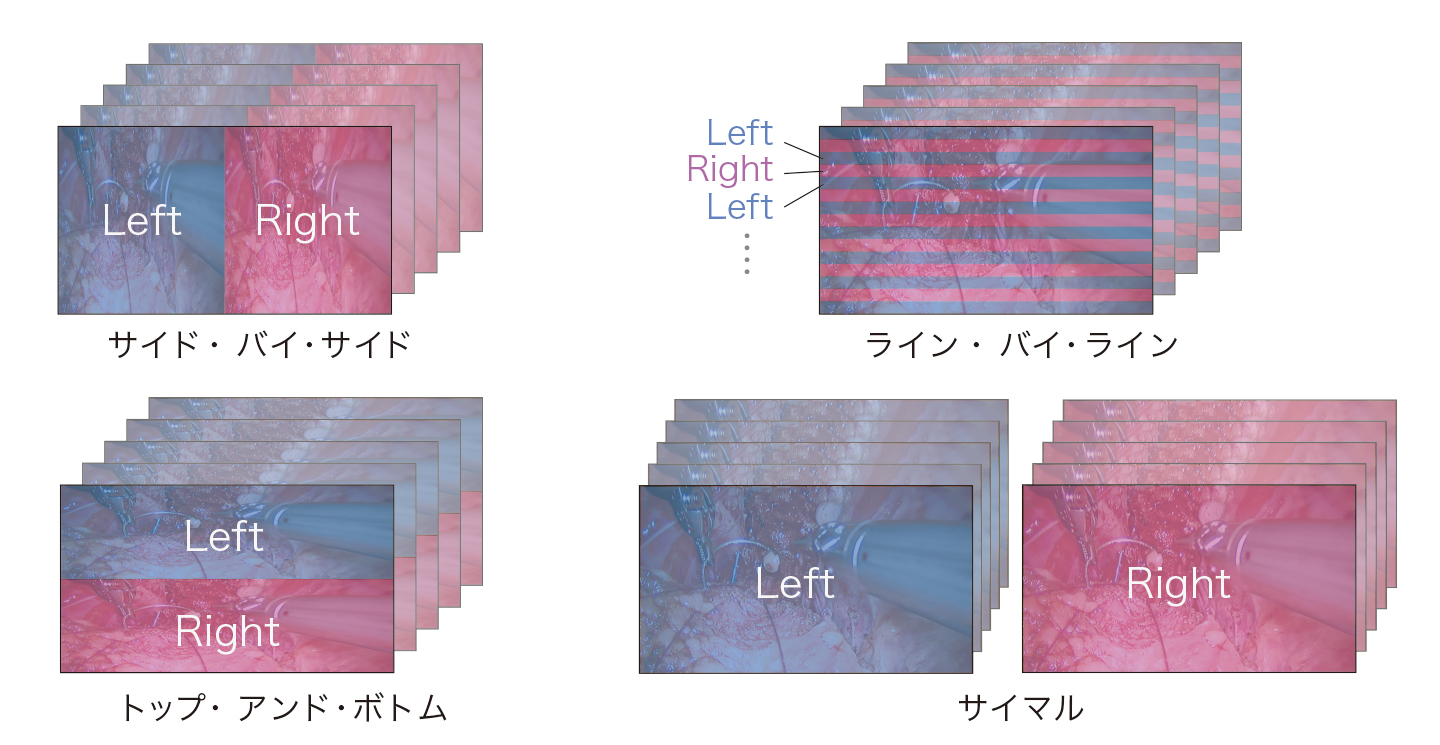

前機種では1ポートであったBNC（12G-SDI）入力端子を2ポートに増設。これにより、4K/3Dカメラ映像の入力時にも、より高画質な表示を可能とするサイマル方式での伝送が可能になりました。フルHDおよび4Kでも、サイド・バイ・サイド、ライン・バイ・ライン、トップ・アンド・ボトム、そしてサイマルの3D信号フォーマットに対応したことで、従来よりも多くの種類の手術映像撮影装置との接続が可能になり、使い方の幅が拡がりました。
-
対応フォーマットの詳細はスペックにてご確認ください。
さまざまな装置との接続が可能
BNC（12G-SDI）、あるいはDisplayPort、HDMI®入力端子で、60フレーム／秒の4K UHD映像信号をサポート。BNC（12G-SDI）端子を使用すると、30mの長距離伝送も可能です。さらにBNC（12G-SDI）入力端子を2ポート備え、4K/3D手術顕微鏡カメラからの映像を4K解像度のサイマル方式で表示できるなど、より多くの種類の手術映像撮影装置との接続が可能です。
安全なケーブルマネージメント

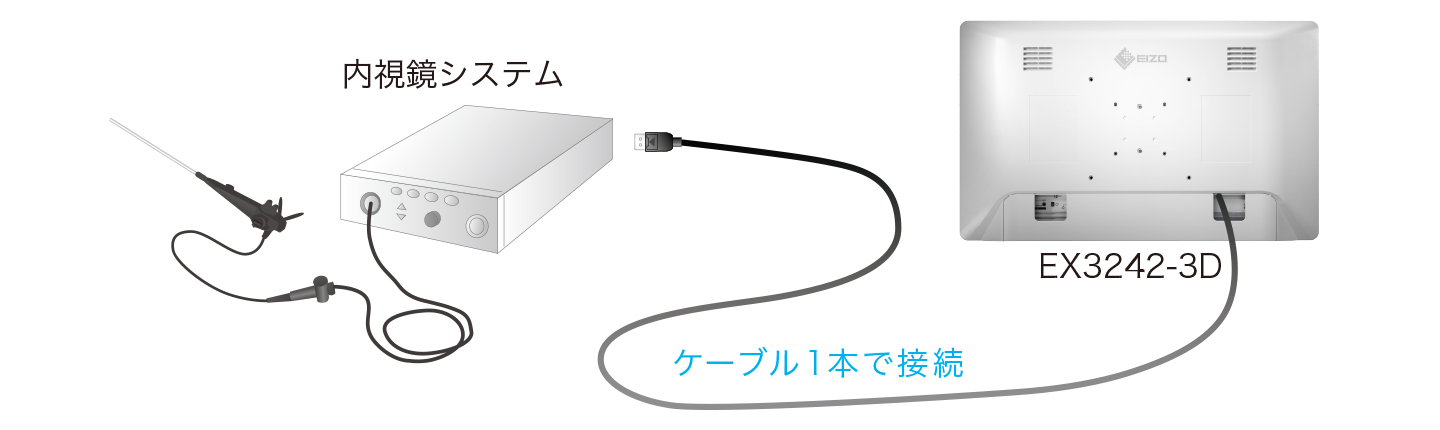

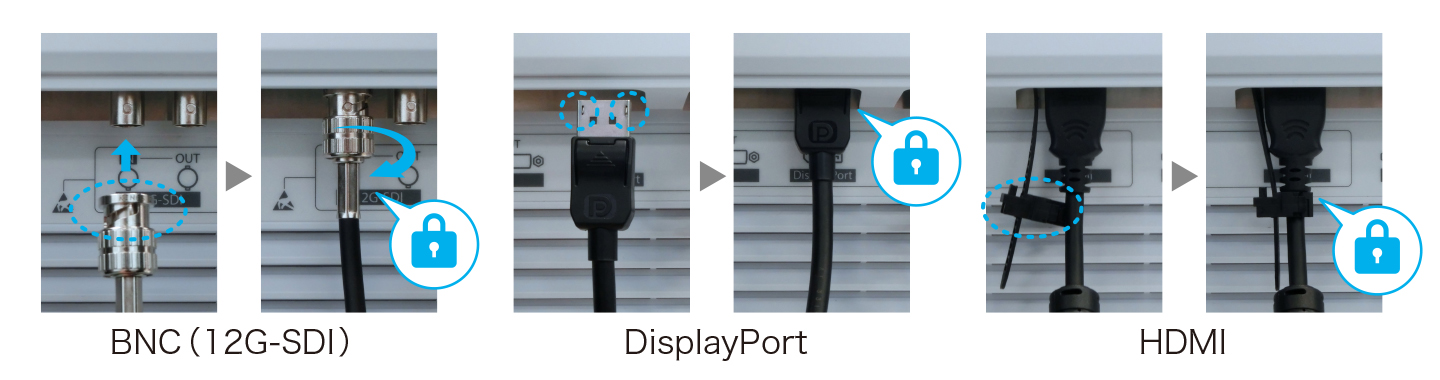

端子にロック機構がないHDMIはモニター側にロック機構を搭載するなど、端子が抜けることを防止し、安定した接続を保持できるよう設計しています。
ケーブルカバー装備でケーブル類をすっきり収納でき、安全で衛生的な手術環境の実現に貢献します。
安全性、衛生面に配慮した
|
|
高い耐久性

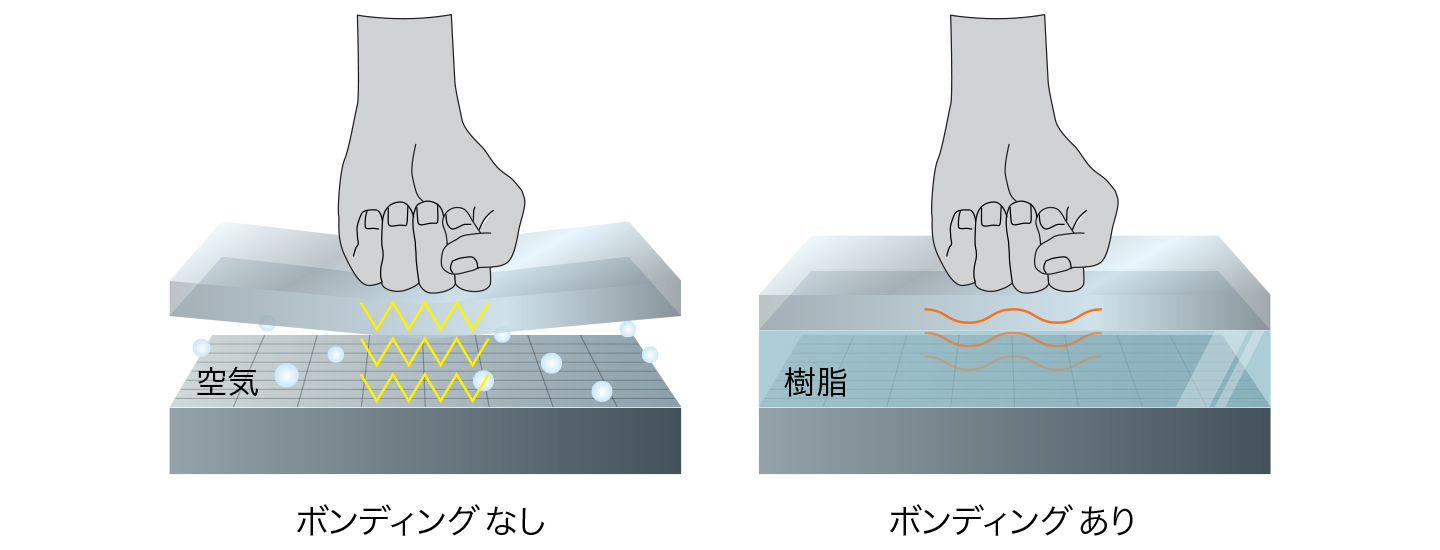

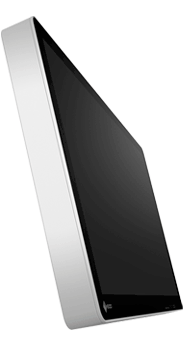

モニター前面すべてを表面硬度9Hの保護ガラスで覆い、液晶画面を衝撃から守ります。さらにオプティカルボンディング加工により、液晶パネルと保護ガラス間の空気層がないため、埃や水分などの異物の侵入による液晶パネルのダメージも防げます。
目障りな映り込みを抑制

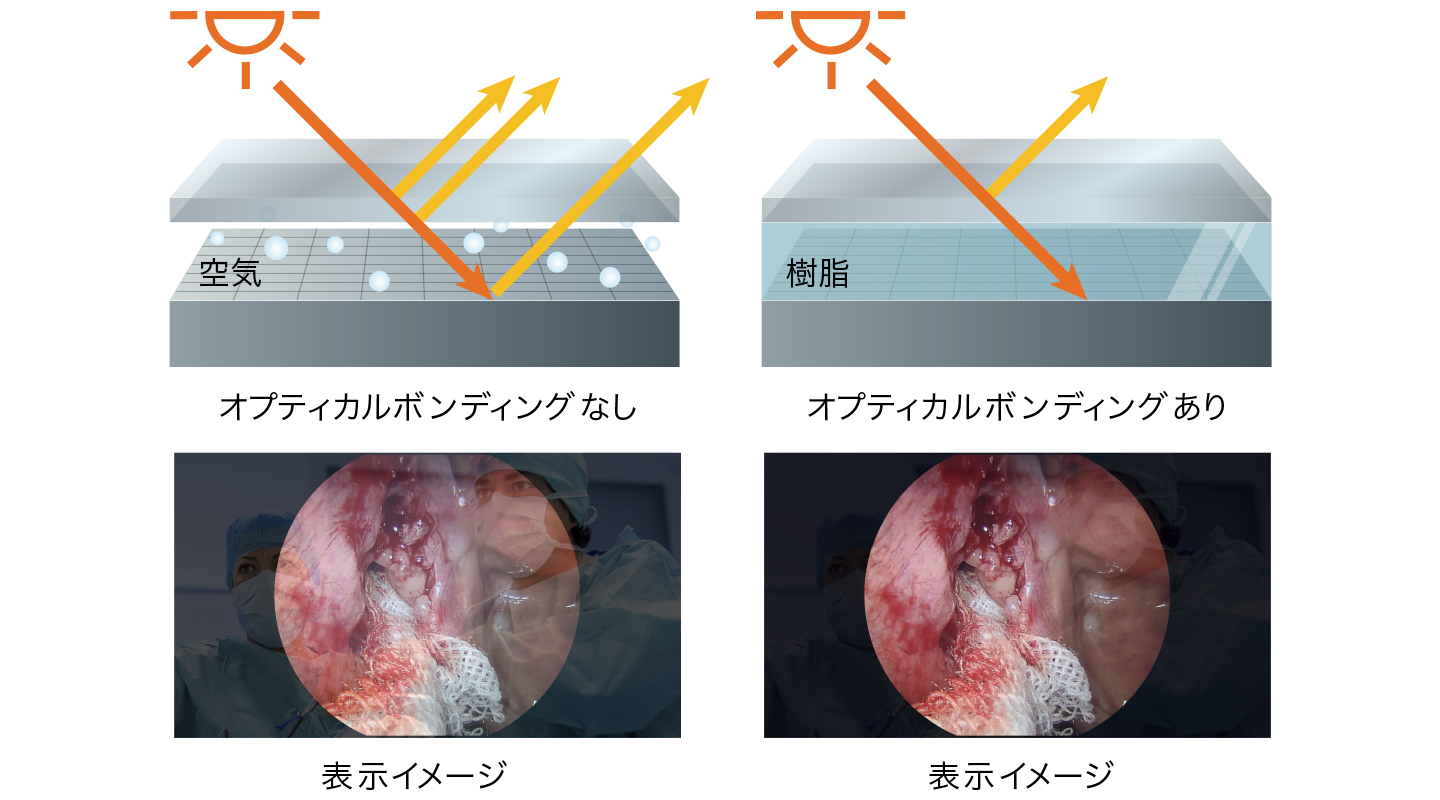

液晶モニター画面への映り込みは、画面を照らす外光が屈折率の異なる保護ガラスや空気層を透過する際に発生する光の反射です。EIZOの手術用3Dモニターは、オプティカルボンディング加工を施すことで、光の屈折率の差を最小限に抑え、画面への映り込みを和らげます。明るい照明の手術室で使用しても、視認性の高い映像を再現します。
結露を防止

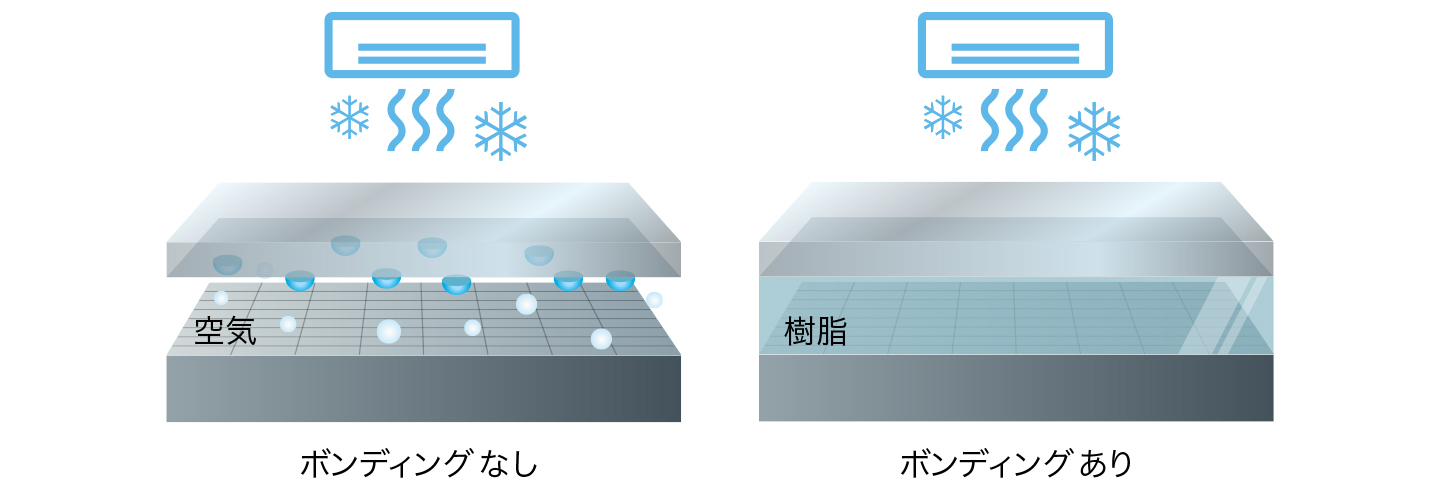

オプティカルボンディング加工により、寒暖差の激しい環境で使用しても液晶パネルと保護ガラス間に結露が発生しないため、表示視認性が損なわれません。

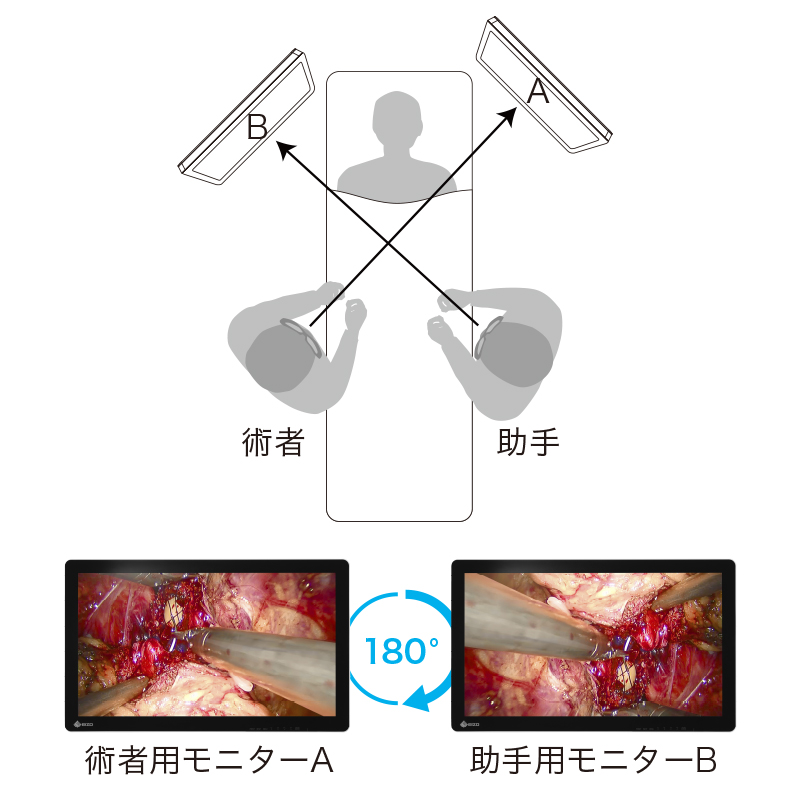

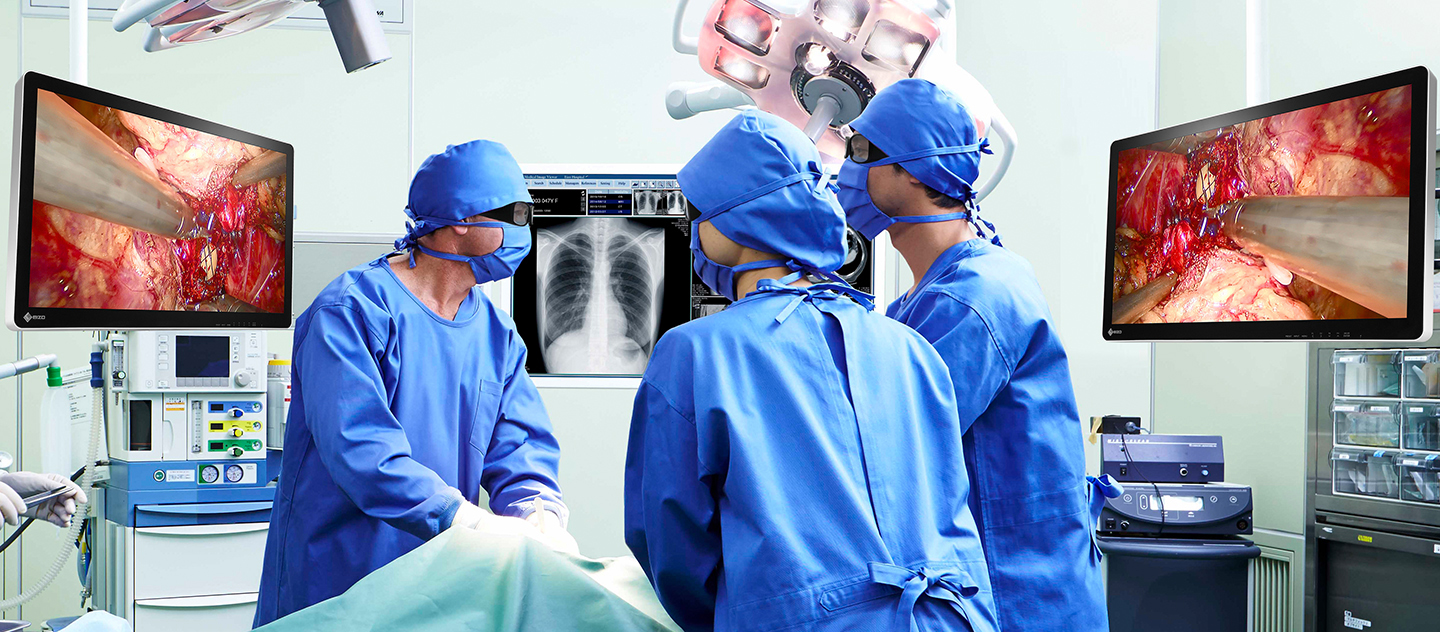

主な3D映像表示機能視線に合わせた反転・回転表示映像を「180度回転」、あるいは「水平方向に反転（ミラー）」して表示可能です。内視鏡カメラの向きに左右されず、執刀医の対面から手術をアシストする助手の視線に合わせるなど、各々の医療スタッフの見やすい方向に表示でき、手術中の利便性が向上します。 |
 |
モニタリングに便利な2画面同時表示

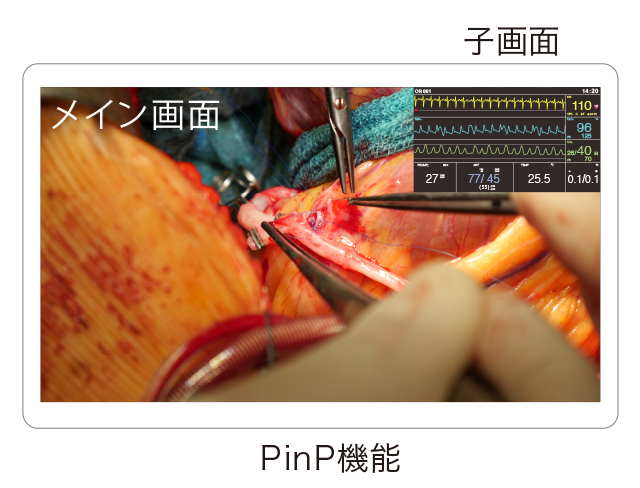

3D表示時でも、3D信号フォーマットがサイマルもしくはラインバイラインであれば、PinP（ピクチャー・イン・ピクチャー）機能を使った2画面表示が可能です。メイン画面で3D表示をしつつ、子画面でバイタルや異なる医用画像撮影装置（モダリティ）の映像を 2D表示し、同時にモニタリングできます。
視差調整

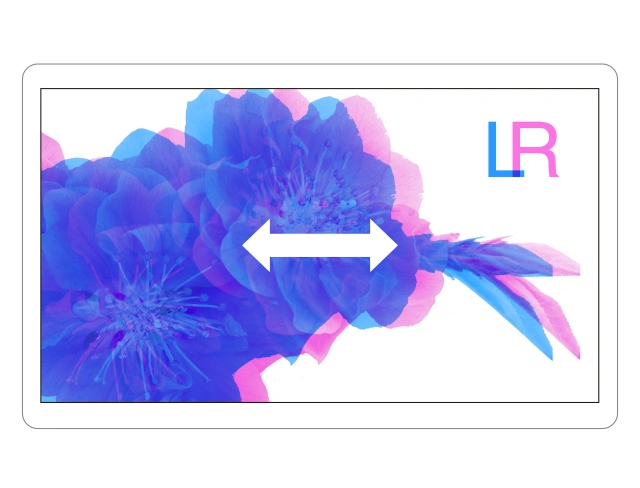

横方向の視差調整機能により、3D映像が自然な奥行き感となるように調整できます。
主な2D映像表示機能
確認に便利な2画面同時表示

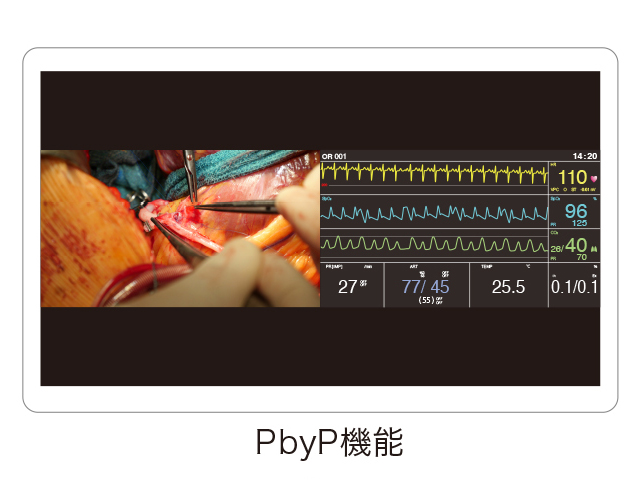

2つの異なる入力信号の映像を並べて2D表示するPinP（ピクチャー・イン・ピクチャー）とPbyP（ピクチャー・バイ・ピクチャー）機能を搭載しています。手術映像に加えて、バイタルや超音波内視鏡などを同時モニタリングしなければならない場合などに便利です。
独立表示モード切替

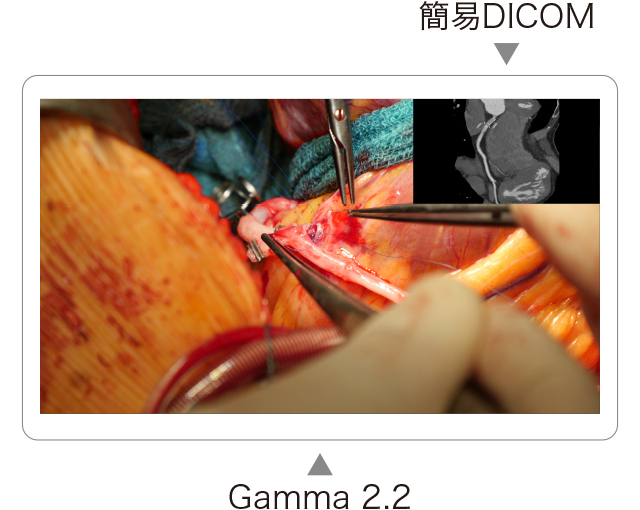

内視鏡やCT、MRIなど表示映像に合った表示モード（ガンマ1.8-2.6やDICOM）に、画面毎に独立して切替えられます。
同じ映像を別のモニターにスルー表示可能
先行機種で搭載していたBNC（12G-SDI）、DVI出力端子に加えてDisplayPort出力端子も搭載。手術映像撮影装置から入力した映像をスルーしてそのまま別のモニターに、容易なケーブリングで出力可能です。手術室の複数モニターで同じ映像を表示することで医療スタッフの情報共有を円滑にします。
フェイルセーフ機能

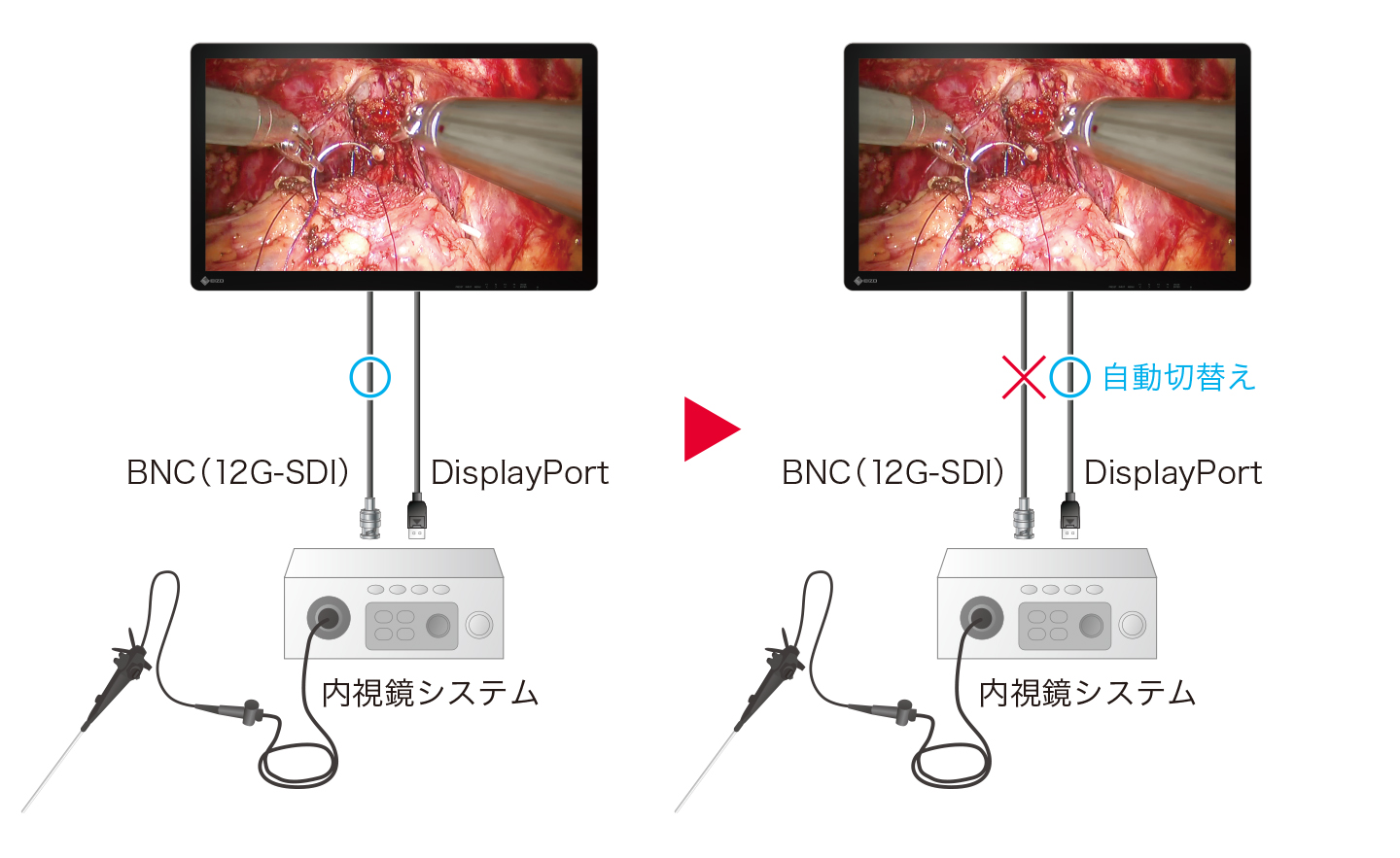

映像入力信号が検出されなくなった場合、接続している他の映像入力信号ポートに自動的に切り替わるAuto Input Detection機能を搭載。これにより、システムエラーや外部からの障害により映像信号の入力が途絶えた場合の安全を確保します。
軽く、曇りにくい3Dめがねで
快適な視界

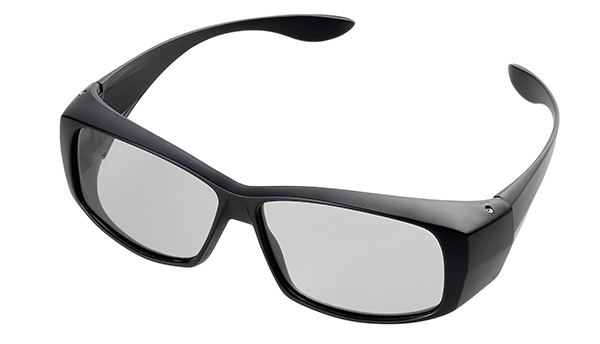

専用の3D偏光めがねは、電池不要で重量が軽いので、長時間にわたる手術にも適しています。アンチフォグ(防曇)加工により、マスク着用時の曇りを防止し、快適な視界を保ちます。
各種医療規格・安全規格に対応医療の現場で安心してご使用いただけるよう、各種医療規格や安全/EMC規格を取得し、安全性と信頼性を実現しています。最新の規格IEC 60601-1-2 第4版にいち早く対応しています。 |
 |
SDGsへの貢献
|
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs（持続可能な開発目標）の達成に取組んでいます。 |
 |
|
■健やかな生活を支える |
  |
|
|
■環境にやさしい |
  |
| パネル | |
|---|---|
| 種類 | カラー (IPS) |
| バックライト | LED |
| サイズ | 32.0型 (81.3 cm) |
| 推奨解像度 | 3840 x 2160 (アスペクト比16:9) |
| 表示領域 (横 x 縦) | 708 x 399 mm |
| 画素ピッチ (横 x 縦) | 0.185 x 0.185 mm |
| 表示色 |
10-bitカラー (SDI / DisplayPort / HDMI): 約10.7億色
8-bitカラー: 約1677万色 |
| 視野角 (水平 / 垂直, 標準値) | 178° / 178°(2D) |
| 輝度 (標準値) | 850 cd/m2 |
| コントラスト比 (標準値) | 1500:1 |
| 応答速度 (標準値) | 20 ms (黒→白→黒) |
| 色域 (標準値) | BT.2020エミュレーション |
| 映像信号 | |
| 入力端子 | DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), BNC (12G-SDI) x 2, DVI-D (シングルリンク, HDCP 1.4) |
| 出力端子 | DisplayPort, BNC (12G-SDI), DVI-D (シングルリンク) |
| デジタル走査周波数 (水平 / 垂直) | 18 - 136 kHz / 23 - 71 Hz |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 最大消費電力 | 205 W |
| 電源出力 | DC 5V, 2A |
| 主な機能 | |
| 画面同時表示 | Picture by Picture (2 PbyP), Picture in Picture (PinP) |
| その他 | 4K 3D表示 (サイドバイサイド, ラインバイライン, トップアンドボトム, サイマル), 3D表示 (サイドバイサイド, ラインバイライン, トップアンドボトム, サイマル), 外部制御用端子 (RS-232C) |
| 機構 | |
| 質量 (モニター部) | 約13.6 kg |
| 質量（ACアダプタ） | 約1.1 kg |
| 取付穴ピッチ (VESA規格) | 200 x 200 mm, M6, 深さ7 - 12 mm / 100 x 100 mm, M4, 深さ7 - 11 mm |
| 動作環境条件 | |
| 防塵・防水性能 | IP45 (前面), IP32 (前面以外) |
| 適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) | CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3 (A), RCM, RoHS, WEEE, J-Mossグリーンマーク |
| FDA | Class I |
| 主な付属品 | |
| その他 | 電源コード (2.0 m), ACアダプタ, 3D偏光めがね x 3, ケーブルカバー, VESAマウント取付用ねじ x 8, 保証書付き取扱説明書, ユーティリティディスク (設定マニュアル) |
| 保証期間 | 3年間 |
| 寸法図 |
