製品名
32.0型 カラー液晶モニター
手術映像を高輝度・高精細に
表示する4K表示対応の
32型ワイド手術用モニター
  • ご購入に関するお問合せ
  • 特長
  • スペック
  • ドキュメント 互換性情報
  • アクセサリ

4K UHD解像度で手術映像を高輝度・高精細に表示

発光効率の優れたLEDバックライト搭載パネルを使用し、高輝度850cd/m2を実現。さらに、フルHDの4倍にあたる横3840×縦2160ピクセル(画素)の情報量を表示可能。内視鏡や顕微鏡手術カメラで撮影する4K UHD映像を高輝度かつ高精細に再現します。フルHDモニターや低輝度モニターでは識別し難かった微細な部位を表示できます。

4K ピクト

4K UHD解像度で手術映像を高輝度・高精細に表示


4K UHD解像度で手術映像を高輝度・高精細に表示




広色域で映像の色味を
鮮明に再現

「sRGB」の色域を忠実に表示できるだけでなく、4K映像の色標準である「BT.2020」のエミュレーション(擬似再現)に対応。「BT.2020」対応カメラで撮影された映像の黄緑から赤にかけての領域をより鮮明に再現できます。

広色域で映像の色味を鮮明に再現



HDR映像に対応

HDR(ハイダイナミックレンジ)は、従来の映像で再現しきれなかった人間の目で見たような自然な表現ができる表示技術です。EX3242は、HDRで用いられる「PQ(Perceptual Quantization)方式」、「HLG(Hybrid Log Gamma)方式」のガンマ設定を備え、HDR対応カメラの映像を、暗い部分が黒つぶれしたりすることなく、よりリアルに表示します。

HDR映像に対応
(イメージ)



さまざまな装置と容易に接続可能

BNC(12G-SDI)、あるいはDisplayPort、HDMI®端子で、60フレーム/秒の4K UHD映像信号をサポート。さまざまな装置とケーブル1本で直結でき、容易なケーブルマネージメントを実現します。BNC(12G-SDI)端子を使用すると、30mの長距離伝送も可能です。

容易なケーブルマネージメント


容易なケーブルマネージメント





安全なケーブルマネージメント

端子にロック機構がないHDMIはモニター側にロック機構を搭載するなど、端子が抜けることを防止し、安定した接続を保持できるよう設計しています。

安全なケーブルマネージメント





ケーブルカバー装備でケーブル類をすっきり収納でき、安全で衛生的な手術環境の実現に貢献します。

安全・衛生に配慮したケーブルカバー





安全性、衛生面に配慮した
フルフラットデザイン

手術室に設置された多くの医療機器や装置は、手術内容に応じて並び替えられたり、手術室間の移動が伴います。その際の医療スタッフの安全性を考慮し、角のない丸みを帯びたデザインを採用しています。

さらに、前面すべてを保護ガラスで覆ったフルフラットデザインで、防塵・防水等級はモニター前面:IP45、全体:IP32を実現しました。

安全性、衛生面に配慮したフルフラットデザイン



高い耐久性

モニター前面すべてを表面硬度9Hの保護ガラスで覆い、液晶画面を衝撃から守ります。さらにオプティカルボンディング加工により、液晶パネルと保護ガラス間の空気層がないため、埃や水分などの異物の侵入による液晶パネルのダメージも防げます。

高い耐久性





目障りな映り込みを抑制

液晶モニター画面への映り込みは、画面を照らす外光が屈折率の異なる保護ガラスや空気層を透過する際に発生する光の反射です。EX3242は、オプティカルボンディング加工を施すことで、光の屈折率の差を最小限に抑え、画面への映り込みを和らげます。明るい照明の手術室で使用しても、視認性の高い映像を再現します。

目障りな映り込みを抑制




結露を防止

オプティカルボンディング加工により、寒暖差の激しい環境で使用しても液晶パネルと保護ガラス間に結露が発生しないため、表示視認性が損なわれません。

結露を防止





視線に合わせた
反転・回転表示

映像を「水平方向に反転(ミラー)」、あるいは「180度回転」して表示可能です。内視鏡カメラの向きに左右されず、執刀医の対面から手術をアシストする助手の視線に合わせるなど、各々の医療スタッフの見やすい方向に表示でき、手術中の利便性が向上します。

視線に合わせた反転・回転表示



モニタリングに便利な2画面同時表示

2つの異なる入力信号の映像を並べて表示するPinP(ピクチャー・イン・ピクチャー)とPbyP(ピクチャー・バイ・ピクチャー)機能を搭載しています。手術中に異なるモダリティの映像を同時モニタリングしなければならない場合などに便利です。

確認に便利な2画面同時表示





画面ごとに表示モード切替可能

内視鏡やCT、MRIなど表示映像に合った表示モード(ガンマ1.8-2.6や簡易DICOM)に、画面ごとに独立して切替えられます。

画面ごとに表示モード切替可能

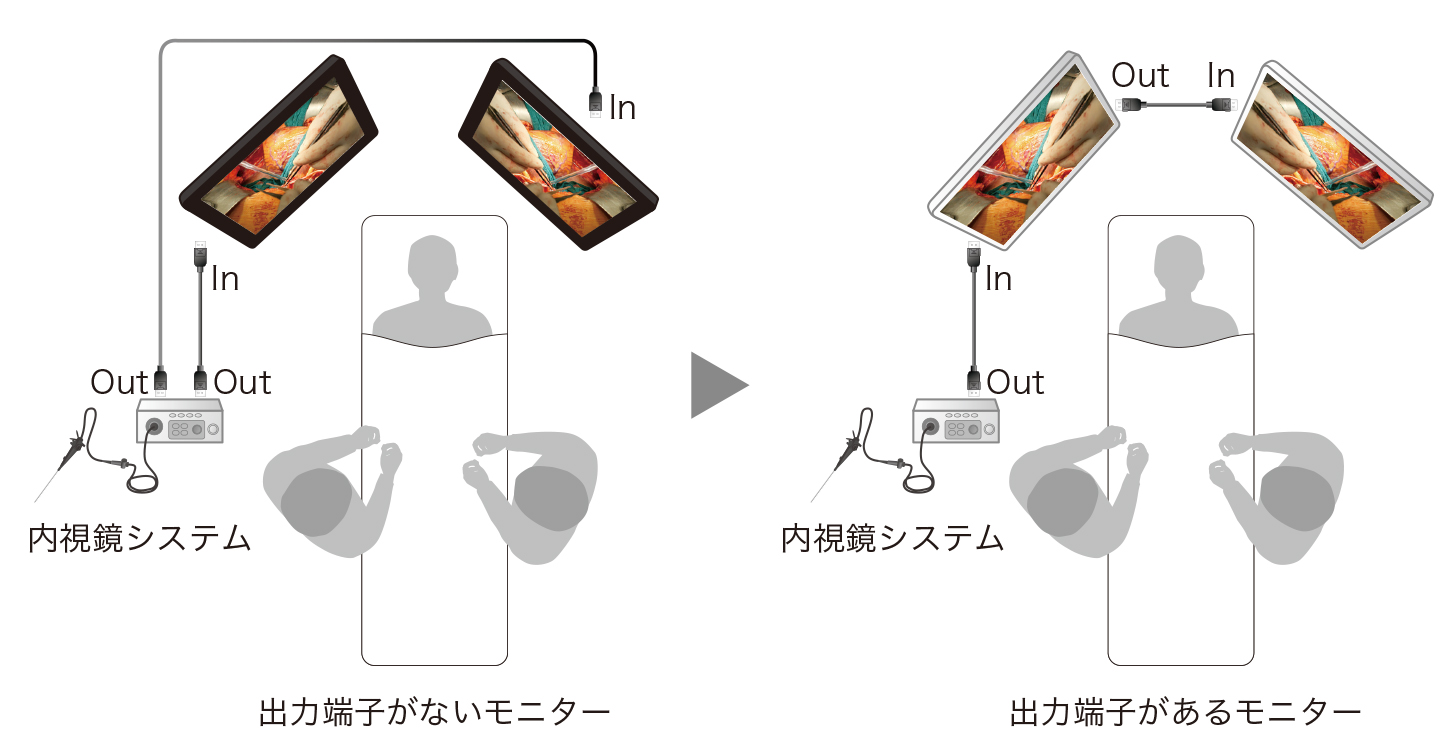

同じ映像を別のモニターにスルー表示可能

前機種で搭載していたBNC(12G-SDI)、DVI出力端子に加えてDisplayPort出力端子も搭載。手術映像撮影装置から入力した映像をスルーしてそのまま別のモニターに、容易なケーブリングで出力可能です。手術室の複数モニターで同じ映像を表示することで医療スタッフの情報共有を円滑にします。

同じ映像を複数モニターにスルー表示可能





フェイルセーフ機能

映像入力信号が検出されなくなった場合、接続している他の映像入力信号ポートに自動的に切り替わるAuto Input Detection機能を搭載。これにより、システムエラーや外部からの障害により映像信号の入力が途絶えた場合の安全を確保します。

フェイルセーフ機能





各種医療規格・安全規格に対応

医療の現場で安心してご使用いただけるよう、各種医療規格や安全/EMC規格を取得し、安全性と信頼性を実現しています。最新の規格IEC 60601-1-2 第4版にいち早く対応しています。

各種医療規格・安全規格に対応



SDGsへの貢献

EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs(持続可能な開発目標)の達成に取組んでいます。

  SDGs Logo

■健やかな生活を支える
医療の現場では、一人ひとりに最適な医療を提供する取組みが始まっています。当社はMaking Each Life Visualをメッセージに掲げ、膨大な医療情報をまとめ、つなぎ、生かすことによって最適な画像・映像環境づくりを推進し、より効率的かつ正確な診断・治療を支援していきます。


SDGs 03:すべての人に健康と福祉をSDGs 08:働き甲斐も経済成長も


■環境にやさしい
医療現場で要求される高性能や高機能を備えつつ、環境に配慮したデザインを採用。消費電力を抑え、温室効果ガス(GHG)排出を抑制する低消費電力設計です。使用済み製品の回収リサイクルを行い、使用後の責任までしっかり果たしています。


SDGs 07:エネルギーをみんなにそしてクリーンにSDGs 12:つくる責任つかう責任

製品仕様書ダウンロード [PDF]

パネル
種類 カラー (IPS)
バックライト LED
サイズ 32.0型 (81.3 cm)
推奨解像度 3840 x 2160 (アスペクト比16:9)
表示領域 (横 x 縦) 708 x 399 mm
画素ピッチ (横 x 縦) 0.185 x 0.185 mm
表示色 10-bitカラー (SDI / DisplayPort / HDMI): 約10.7億色
8-bitカラー: 約1677万色
視野角 (水平 / 垂直, 標準値) 178° / 178°
輝度 (標準値) 850 cd/m2
コントラスト比 (標準値) 1800:1
応答速度 (標準値) 20 ms (黒→白→黒)
色域 (標準値) BT.2020エミュレーション
映像信号
入力端子 DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), BNC (12G-SDI), BNC (3G-SDI), DVI-D (シングルリンク, HDCP 1.4)
出力端子 DisplayPort, BNC (12G-SDI), DVI-D (シングルリンク)
デジタル走査周波数 (水平 / 垂直) 18 - 136 kHz / 23 - 71 Hz
電源
電源入力 AC 100 - 240 V, 50 / 60 Hz
最大消費電力 199 W
電源出力 DC 5V, 2A
主な機能
画面同時表示 Picture by Picture (2 PbyP), Picture in Picture (PinP)
その他 外部制御用端子 (RS-232C)
機構
質量 (モニター部) 約13.2 kg
質量(ACアダプタ) 約1.1 kg
取付穴ピッチ (VESA規格) 200 x 200 mm, M6, 深さ7 - 12 mm / 100 x 100 mm, M4, 深さ7 - 11 mm
動作環境条件
防塵・防水性能 IP45 (前面), IP32 (前面以外)
適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3 (A), RCM, RoHS, WEEE, J-Mossグリーンマーク
FDA Class I
主な付属品
その他 電源コード (2.0 m), ACアダプタ, ケーブルカバー, VESAマウント取付用ねじ x 8, 保証書付き取扱説明書, ユーティリティディスク (設定マニュアル)
保証期間 3年間
