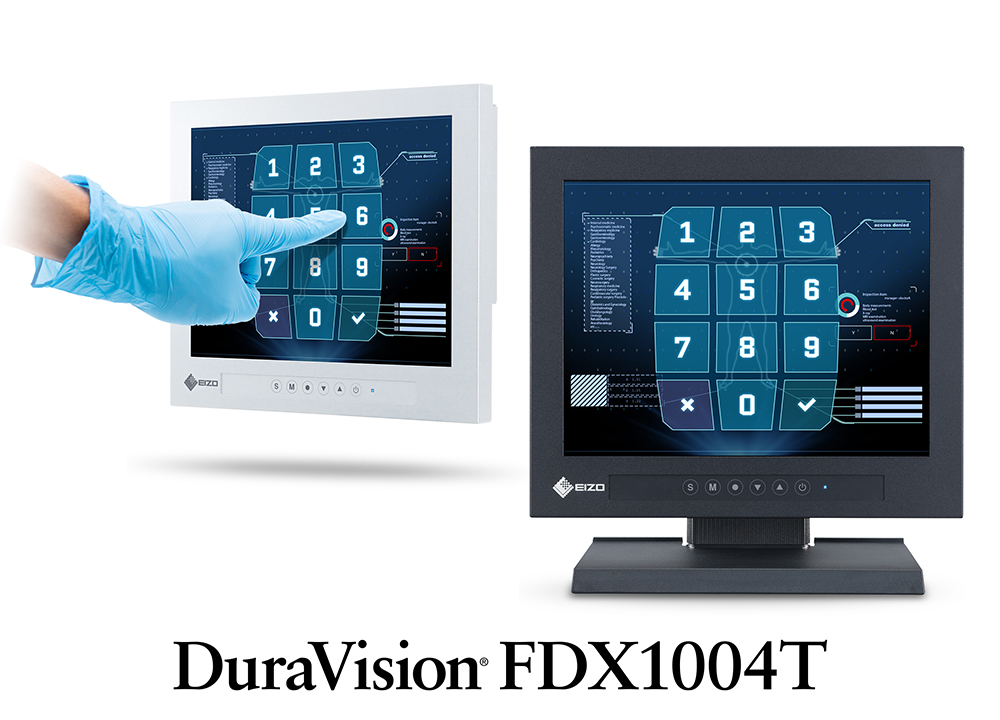

さまざまな場所での操作端末に、小型スクエアのタッチパネル
厚手の作業用手袋やペンでもタッチ操作可能なアナログ抵抗膜方式の小型タッチパネルモニターです。タッチセンサー面は塵や水滴などの異物に反応しづらく、工場や監視室、病院や公共交通機関、展示施設など、さまざまな場所での使用に適しています。
製品バリエーション
用途に合せて選べる多彩な製品バリエーションを用意しています。
 |
スタンドあり (DuraVision FDX1004T-T) デスクトップで使用できる自立式の標準モデル。
|
|
|

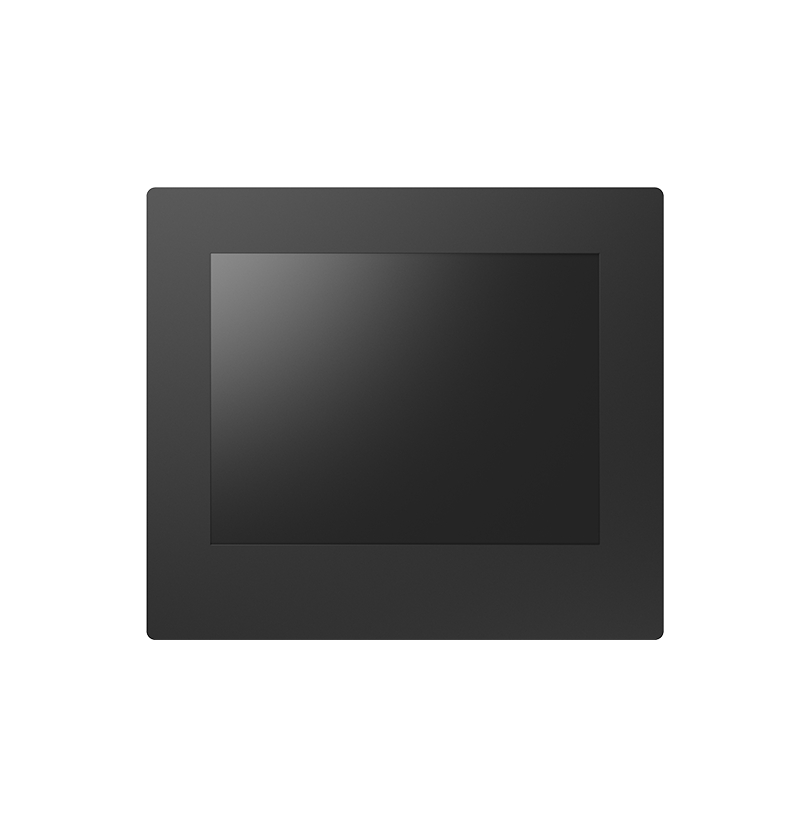

スタンドなし (DuraVision FDX1004T-F) アーム取付けや壁掛けで使用できる、VESA規格取付け穴対応のスタンドなしモデル。
|
優れた色再現性と広視野角
IPSパネルを採用し、正面以外から見ても色やコントラストの変化が少ないため、とっさの判断が必要な場合でも操作性を損ないません。
設置環境に合わせて明るさを調整可能
最大輝度390cd/m2から最小輝度約0.4cd/m2まで調光可能なため、周囲が明るい場所でも暗い場所でも、画面を見やすい最適な明るさに調整できます。

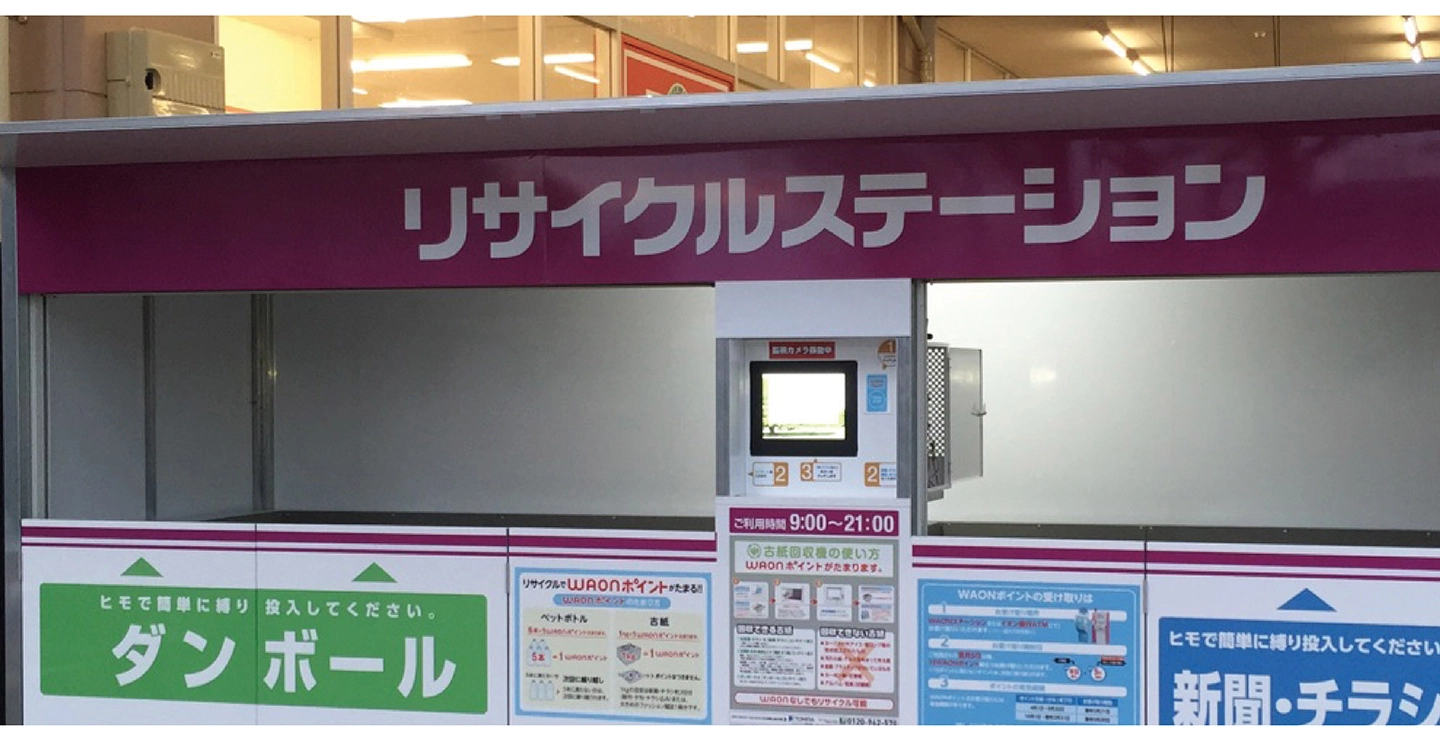

【使用例】
・使用例は12型モデルです。
画面解像度 XGA（1024×768）、アスペクト比4:3
異物侵入防止
筺体上部には通気孔を設けず、塵や水滴などが侵入しにくい構造です。
高い設置自由度
上向き、下向き、縦置き設置においても、表示性能と耐久性の維持が可能で、さまざまな箇所への取付けが可能です。動作温度は0～50℃の幅広い保証範囲※を実現しています。
※ACアダプタは0～40℃を保証
上下反転表示機能を搭載
画面表示を180°反転できます。天吊り設置の際に本体を上下逆にして常設でき、スマートな配線処理が可能です。

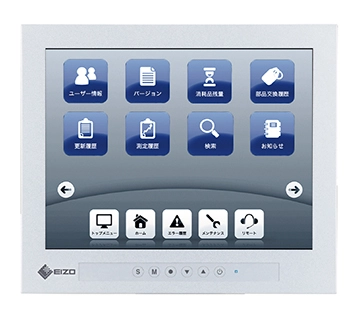

 通常使用時 |

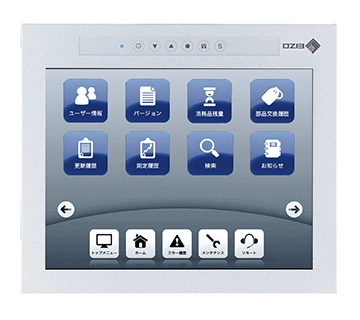

 逆さ取付け時 （上下反転表示） |
DisplayPort™／HDMI®／アナログ（D-Sub）
入力端子搭載
・入力信号のダウンスケーリング表示には非対応

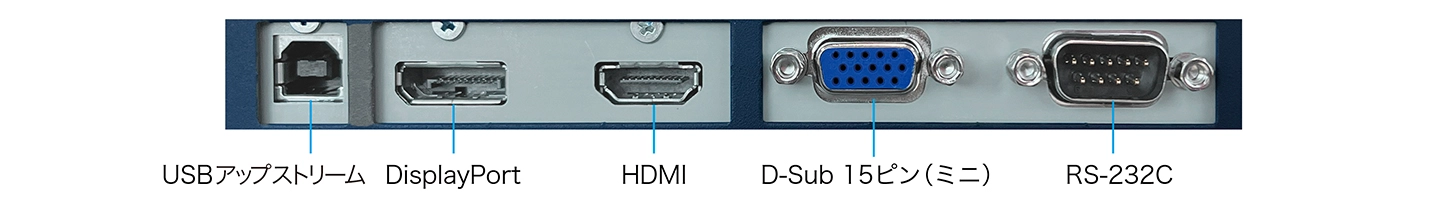

【端子部】
USB／RS-232C接続タイプのタッチコントローラ機能
タッチの通信方式はUSB2.0 / RS-232C接続に対応し、さまざまなPCで運用可能です。
・USBとRS-232Cの同時使用はできません。
ボタンロック機能
誤操作や設定変更防止のため、モニター前面の操作ボタンをロックできます。
24時間連続使用可能／長期2年間保証
保証期間はご購入から2年間で、修理に関する費用は無償です。万一のトラブル発生時にも、修理期間中は無償で貸出機を貸出しするため安心です。
 |
製品保証を最長7年間に延長可能
システム保守コストの低減、予算化に、そして万一のトラブル発生にも安心してDuraVisionシリーズをご利用いただくために保守サービスをご用意しています。
SDGsへの貢献
|
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs（持続可能な開発目標）の達成に取組んでいます。 |
 |
|
■滞りのない産業活動をサポート |
 |
|
|
■環境にやさしい |
  |
| 製品バリエーション |
FDX1004T-TBK: スタンドあり, ブラック
FDX1004T-TGY: スタンドあり, セレーングレイ FDX1004T-FBK: スタンドなし, ブラック FDX1004T-FGY: スタンドなし, セレーングレイ |
|---|---|
| パネル | |
| 種類 | IPS |
| バックライト | LED |
| サイズ | 10.4型 (26 cm) |
| 推奨解像度 | 1024 x 768 (アスペクト比4:3) |
| 表示領域 (横 x 縦) | 210.4 x 157.8 mm |
| 画素ピッチ (横 x 縦) | 0.206 x 0.206 mm |
| 表示色 | 約1677万色 |
| 視野角 (水平 / 垂直, 標準値) | 178° / 178° |
| 輝度 (標準値) | 390 cd/m2 |
| コントラスト比 (標準値) | 1000:1 |
| 応答速度 (標準値) | 25 ms (黒→白→黒) |
| タッチパネル | |
| 方式 | 4線式アナログ抵抗膜 |
| 同時タッチ点数 | 1 |
| 表面処理 | アンチグレア |
| 通信方式 | USBシリアル転送 / RS-232Cシリアル転送 |
| 表面硬度 | 2 H |
| 対応OS | Windows 11, Windows 10 (64-bit, 32-bit) |
| 映像信号 | |
| 入力端子 | DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), D-Sub 15ピン (ミニ) |
| デジタル走査周波数 (水平 / 垂直) | 31 - 49 kHz / 59 - 61 Hz |
| アナログ走査周波数 (水平 / 垂直) | 31 - 61 kHz / 55 - 76 Hz |
| 同期信号 | セパレート |
| USB | |
| コンピュータ接続 (アップストリーム) | USB 2.0: Type-B |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 最大消費電力 | 15 W |
| 節電時消費電力 | 0.5 W |
| 主な機能 | |
| 表示モード | User1, User2, sRGB |
| 機構 | |
| 外観寸法 (横表示・幅 x 高さ x 奥行) | 252 x 254 x 175 mm |
| 外観寸法 (モニター部・幅 x 高さ x 奥行) | 252 x 216 x 44.4 mm |
| 質量 | 約3.5 kg |
| 質量 (モニター部) | 約1.9 kg |
| チルト | 上30° |
| スウィーベル | 70° |
| 取付穴ピッチ (VESA規格) | 100 x 100 mm, M4, 深さ 6.8 mm |
| 動作環境条件 | |
| 温度 |
本体: 0 - 50°C
アダプタ: 0 - 40°C |
| 湿度 (R.H., 結露なきこと) |
本体: 20 - 90%
アダプタ: 20 - 80% |
| 適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) | CB, CE, UKCA, cTUVus, FCC-B, CAN ICES-3 (B), TUV/S, VCCI-B, RCM, RoHS, WEEE, J-Mossグリーンマーク※3, PCリサイクル (事業系) |
| 主な付属品 | |
| 映像信号ケーブル | HDMI (2 m), D-Sub 15ピン (ミニ) (1.8 m) |
| その他 |
FDX1004T-T: 2芯アダプタ付電源コード (2 m), ACアダプタ, USB Type-A - USB Type-Bケーブル (1.8 m), 保証書付きセットアップマニュアル, ケーブルクランパー
FDX1004T-F: 2芯アダプタ付電源コード (2 m), ACアダプタ, USB Type-A - USB Type-Bケーブル (1.8 m), 保証書付きセットアップマニュアル, ケーブルクランパー, VESAマウント取付用ねじ(M4 x 12 mm) x 4 |
| 保証期間 | お買い上げの日から2年間 (24時間連続使用) |
| 寸法図 |
