夜間・悪天候など見えにくい環境での監視ニーズに
SSZ-9700は、広角6.5mmから望遠230mmまでの焦点距離をカバーする光学35倍ズームレンズを内蔵し、212万画素の1/1.8型CMOSセンサーを使用した超高感度HDズームカメラです。河川・港湾・その他自然災害対策、道路・重要設備の監視など、低照度環境下でも鮮明な映像が求められるさまざまな分野・用途で力を発揮します。
導入効果を動画で体感
超高感度HDズームカメラ「SSZ-9700」でできること
低照度環境下においても鮮明なカラー撮影が可能
高感度なイメージセンサーにより、0.004lxの低照度環境下においてもカラーで鮮明な映像を撮影できます。また赤外線カメラとは異なり、明確な色の判別ができるため、より高度な監視を可能にします。
|
|
 最低被写体照度 1lx |
 最低被写体照度 0.004lx |
|
|
 最低被写体照度 1lx |
 最低被写体照度 0.004lx |
最大350倍のズーム比を実現し、離れた場所の見えにくい物体も確認可能
コンパクトな筐体に、広角6.5mmから望遠230mmまでの焦点距離をカバーする光学35倍ズームレンズを内蔵し、最大10倍の電子ズーム※との組み合わせで最大350倍のズーム比を実現します。
※電子ズーム時は解像度が低下します。
2種類のデフォグ機能で、煙霧下でも鮮明な画像の撮影が可能
光学デフォグ
赤外領域で撮像することで、霧の影響を受けにくい鮮明な画像を得ることができます。
- 光学デフォグ機能使用時はモノクロになります。
 |
 |
電子式デフォグ
画像処理でコントラストを伸長することで、有彩色の明度差を調整し、カラー映像の視認性を向上させます。
「うっすらと見えている」画像を信号処理によって見やすくする機能です。
 |
 |
その他の機能
独自の2D/3Dノイズリダクションにより、ハイゲイン時でも良好なSN比を実現
独自アルゴリズムで2D/3Dノイズリダクションを行っています。
暗い時はイメージセンサーの出力信号レベルが小さくなるので、ゲイン（増幅度）を上げて信号レベルを大きくします。ハイゲイン時は映像信号と共にそこに含まれるノイズも増幅するのでノイズが大きくなりますが、ノイズリダクションによりこのノイズを小さくしています。
- ハイゲイン…ゲインを大きく上げた状態のこと。
ワンプッシュオートフォーカス、コンティニュアスオートフォーカス搭載
HDR機能搭載により、明暗の差が大きい場合でも撮影が可能
HDR機能を搭載し、明暗の差が大きい場合でも、異なる露出レベルの映像を合成しダイナミックレンジの広い映像を得られます。
各種映像信号の出力設定が可能
1080 59.94p/59.94i/29.97p/50p/50i/25pの出力設定が可能
映像出力用に3G-SDI、HDMI®端子を搭載し、両端子からの同時映像出力も可能
RS-485通信機能により、遠隔制御での高度な監視システムを実現
カメラ設定（画像調整、映像出力の変更、機器設定、赤外フィルターやHDRの設定など）やレンズ設定（ズーム、フォーカス、アイリス）をPCから遠隔で制御することが可能です。
低消費電力で、小型軽量で小型ハウジングでの設置が可能
消費電力が11Wと小さく、また、レンズ/カメラ部が一体構造でコンパクトなため、ハウジングや旋回台を小型化でき、設置が容易でシステムコストを低減できます。
高い信頼性で導入後も安心
自社開発、国内製造
EIZOグループのカリーナシステム株式会社と共同で開発し、EIZO本社工場にて自社生産しています。
24時間連続使用において2年間保証
| 24時間連続使用においてご購入から2年間を標準で保証し、保証期間中は修理に関する費用は無償。万一のトラブル発生時にも、修理期間中は無償で貸出機を貸出しするため安心です。 |
 |

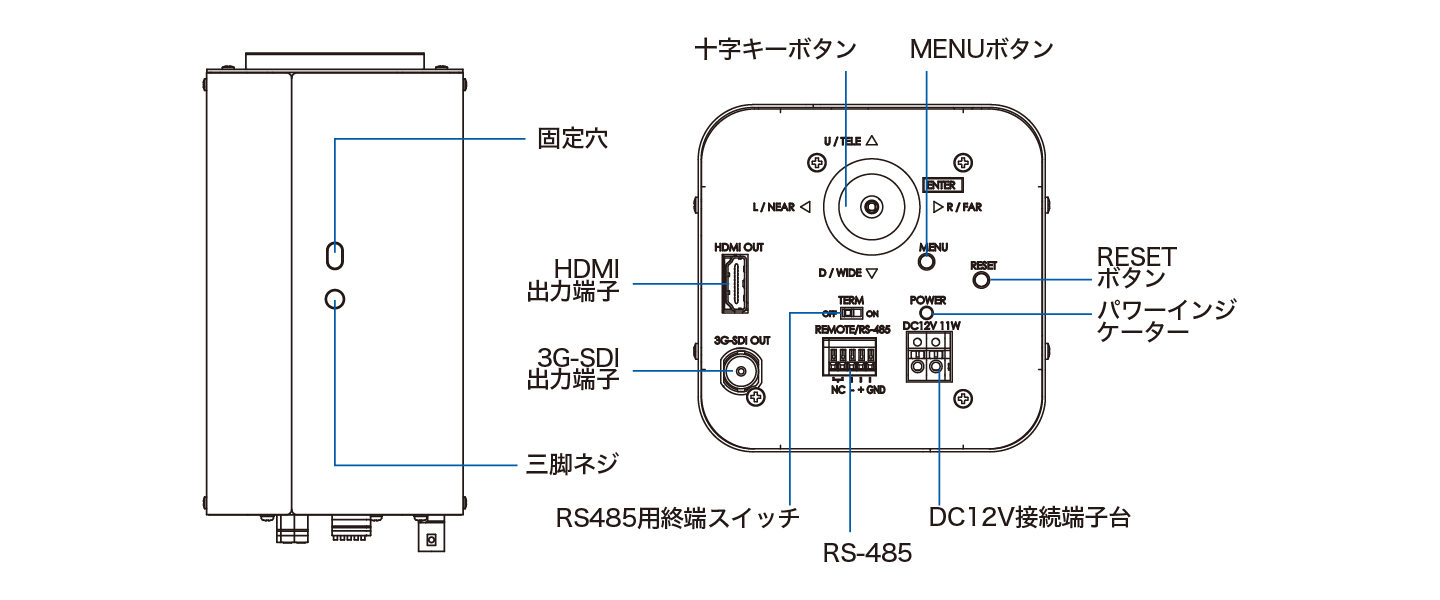

各種名称
EIZOのトータルソリューション
EIZOは、自社製品を組み合わせ、映像の撮影から撮影映像の鮮鋭化、エンコード、デコード、モニターでの表示まで、トータルでご提案できます。製品同士の互換性があることで安心して導入いただけます。EIZOは、お客様のニーズに合った機器をトータルでご提案できます。
レンズを付属しない超高感度HDカメラ「SSC-9700」もラインナップしています。
SDGsへの貢献
|
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs（持続可能な開発目標）の達成に取組んでいます。 |
 |
|
■滞りのない産業活動をサポート |
 |
|
|
■環境にやさしい |
  |
| レンズ部 | |
|---|---|
| ズーム比 | 35倍 (電子ズームOn時: 最大350倍) |
| 焦点距離 | 6.5 - 230 mm |
| 画角 (H x V) [16:9] | Wide端: 60.4° x 35.9°, Tele端: 2.0° x 1.2° |
| 絞り範囲 | F1.5 - F22 |
| 光学フィルター | IRカットフィルター, ダミーフィルター, Defogフィルター |
| ズーム / フォーカス / 絞り制御 | ステッピングモーター |
| フォーカス範囲 | 5 m - ∞ |
| フォーカスシステム | Auto Focus, One Push Auto Focus, Manual |
| カメラ部 | |
| 映像素子 | 単板CMOSセンサー (RGBベイヤー配列) |
| 総画素数 (H x V) | 2016 x 1128 (約227万画素) |
| 有効画素数 (H x V) | 1936 x 1096 (約212万画素) |
| 画素サイズ (H x V) | 4.1 x 4.1 μm |
| 光学サイズ | 1/1.8 型 |
| センサーフレームレート | 59.94 fps (HDR モード時は29.97 fps) |
| 走査方式 | プログレッシブ |
| 最低被写体照度 | 0.004 lx (F1.5 1/30s, 50 IRE, +78 dB) |
| 水平解像度 | 900 TV本以上 |
| SN比 | 50 dB以上 (γ=1, 輪郭補正OFF, DNR OFF) |
| 露光モード | Full Auto, Shut. Prio., Gain Prio., Iris Prio., Manual |
| ゲイン | Manual: 0 - 78 dB (0.3 dB step) |
| 電子シャッター |
60 Hz 系: 1/1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/60, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 秒
50 Hz 系: 1/1, 1/2, 1/3, 1/6, 1/12, 1/25, 1/50, 1/100, 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 秒 |
| アイリス | F1.5 - F22 |
| ALC調整 | Level調整, Limits調整 |
| 逆光補正 | On, Off, Spot |
| ガンマ補正 | 0.35 - 0.55 (0.01 step), 1.0 |
| DNR | Off, Low, High |
| ホワイトバランス | ATW1, ATW2, AWC, Manual, Low Temp., Hi Temp. |
| HDRモード | Off, HDR, Auto Knee, Auto Black Stretch |
| 霧除去 | 光学デフォグ / 電子式デフォグ (3段階) |
| カラーマトリクス | R, G, B, Ye, Cy, Mg 6軸調整 |
| 画質調整：その他 | Detail, Chroma, Black Level |
| 電子ズーム | 1 - 10倍 (光学ズーム連動, On / Off, Max×4 / Max×10) |
| 映像反転 | 左右反転, 上下反転, 上下左右反転 |
| プライバシーマスク | 8マスク Gray, White, Black |
| テストパターン | カラーバー, グレースケール, クロスライン内蔵 |
| インターフェース部 | |
| 映像出力端子 | HDMI, BNC (3G-SDI) |
| シリアルポート | RS-485 |
| ビデオ出力 | 1080/59.94p (LEVEL A), 1080/59.94i, 1080/29.97p, 1080/50p (LEVEL A), 1080/50i, 1080/25p |
| その他仕様 | |
| 電源 | DC 12 V |
| 消費電力 | 11 W |
| 使用温度 / 湿度範囲 | -10 - 50°C / 10 - 90% |
| 保存温度 / 湿度範囲 | -10 - 60°C / 10 - 90% |
| 外形寸法 (突起部除く) (幅 x 高さ x 奥行) | 95 x 95 x 165 mm |
| 質量 | 約1.5 kg |
| 主な付属品 | マニュアル, 保証書 |
| 保証期間 | お買い上げの日から2年間 (24時間連続使用) |
