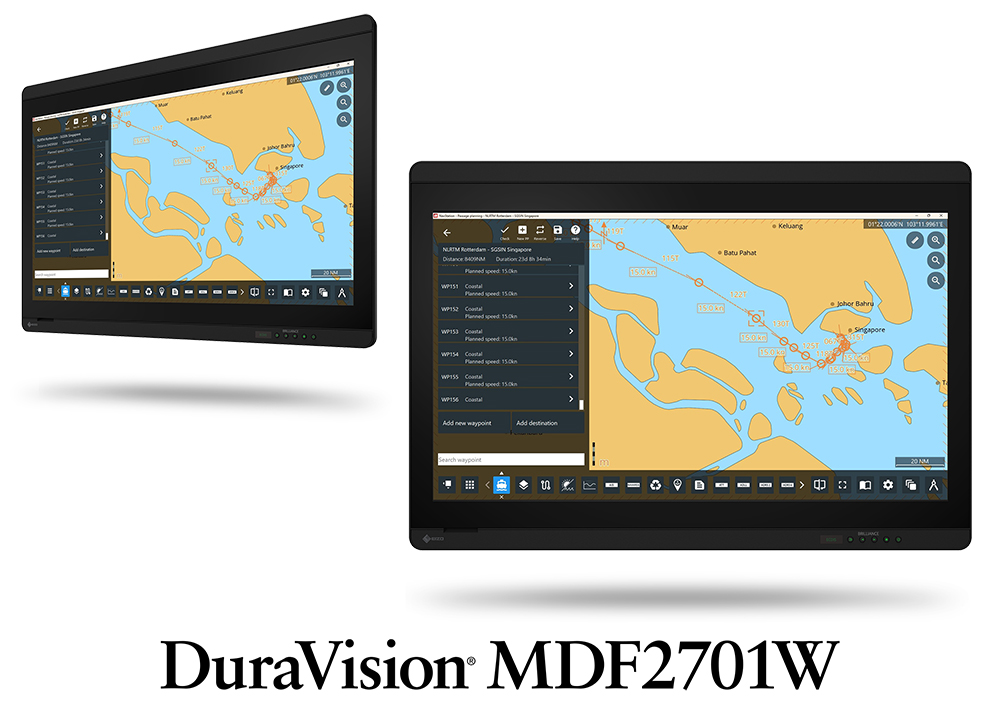

DuraVision MDF2701W
今冬発売予定

27.0型 カラー液晶モニター オープン価格
オプティカルボンディング標準対応
ファンレスかつ軽量・薄型の
27型船舶用液晶モニター
  • ご購入に関するお問合せ



  • 特長
  • スペック
  • ドキュメント 互換性情報
  • アクセサリ
4/10(水)~4/12(金)国内最大の国際海事展SEA JAPAN 2024にブースを出展しました
EIZOブースの詳細はこちら





オプティカルボンディング標準対応
船舶向け27型フルHDモニター

MDF2701Wは、液晶パネルと保護ガラスの間の空気層による視認性の低下を防ぐために、オプティカルボンディング加工を標準で施しています。これにより、太陽光の影響を受ける日中の海上でも、反射による映り込みを抑制し、快適な航行をサポートします。また、オプティカルボンディングには、耐久性を向上する効果や、結露を防止する効果があります。

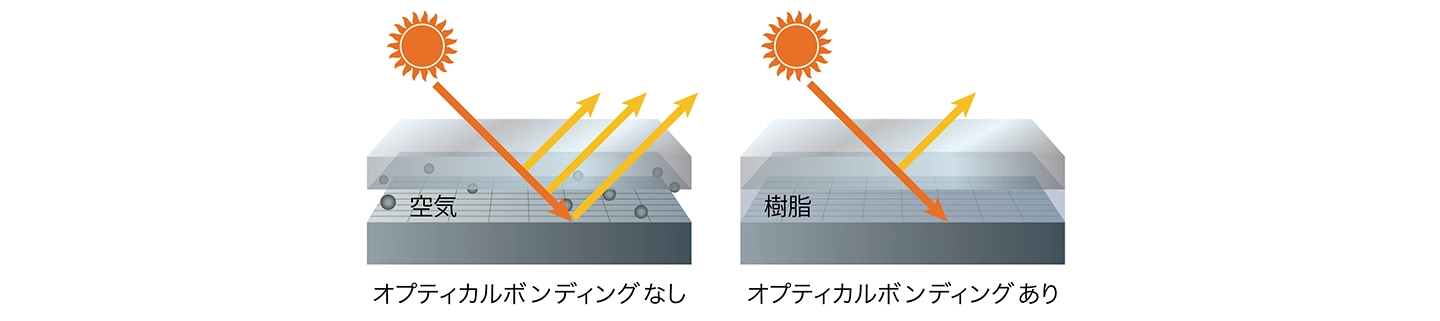

オプティカルボンディング

オプティカルボンディング加工を施した輝度350cd/m2の画面は、オプティカルボンディング加工なしの高輝度500cd/m2の画面よりも、反射が少なく見やすいという検証結果が得られました。MDF2701Wと同等の視認性をボンディング加工なしで実現するには、計算上1160cd/m2の輝度が必要です。(2024年3月、当社調べ)

詳しい検証結果はこちら

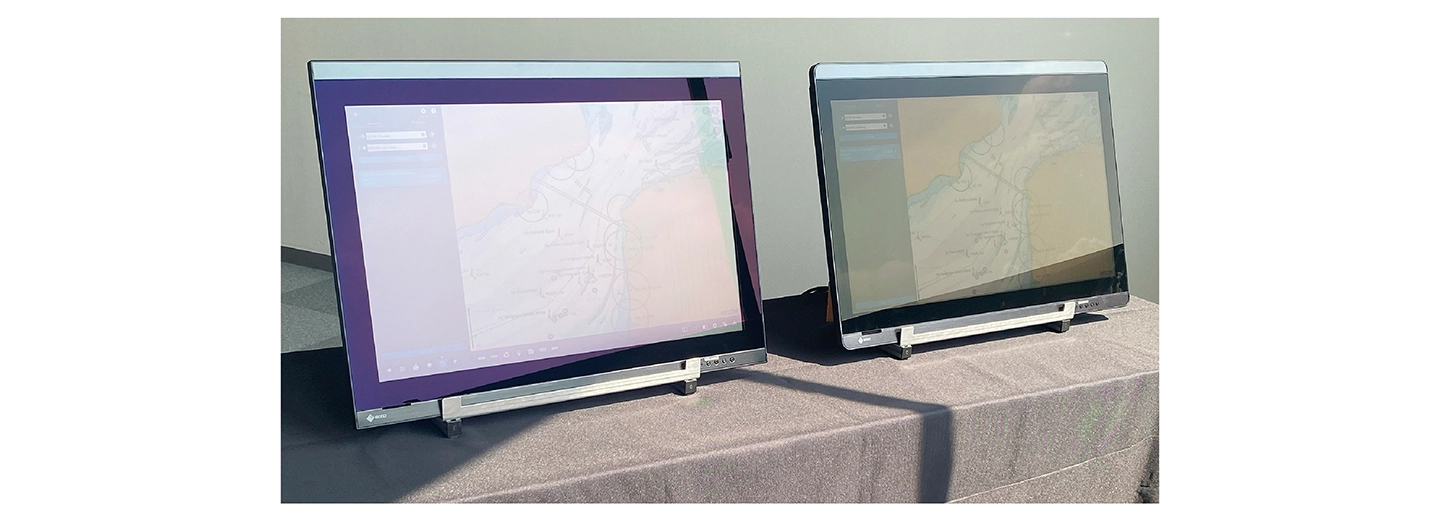

オプティカルボンディング加工比較画像
左:オプティカルボンディングなし・500cd/m2(保護ガラス装備)
右:オプティカルボンディングあり・350cd/m2(保護ガラス装備)



安心の自社工場一貫生産

石川県の本社工場にオプティカルボンディング加工のための最新鋭の設備を導入。高品質・高生産性を両立し、コストを抑えつつオプティカルボンディング加工の標準化を実現しました。




船上での使用に特化した高い視認性

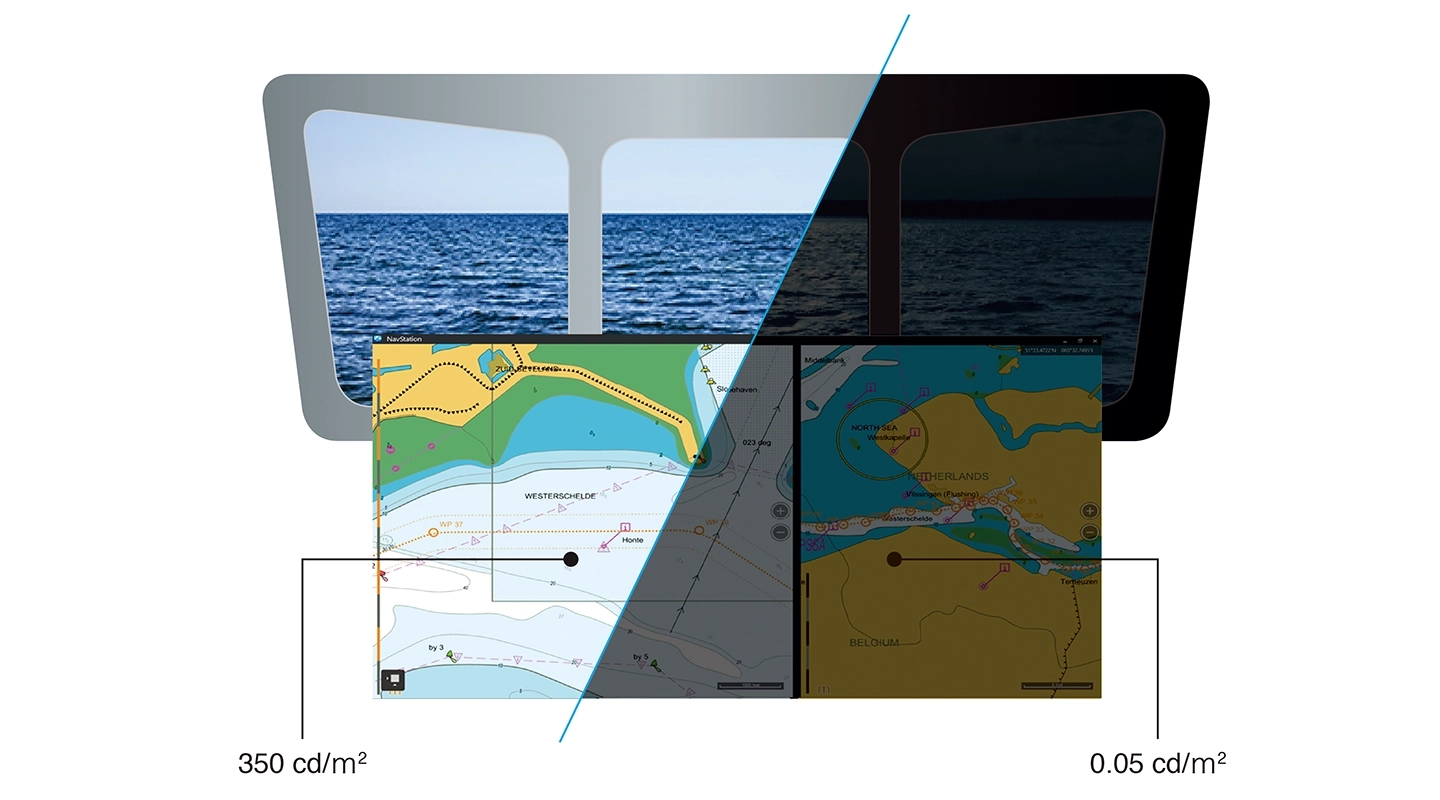

広範囲に輝度調光可能

昼夜で周囲の明るさが大きく変化する船舶内での使用環境に配慮して、輝度を350cd/m2から超低輝度0.05cd/m2まで広範囲に調光できます。輝度を下げても画面がちらつかず安定した表示を維持します。

広範囲に輝度調光可能

広視野角パネル採用

広視野角の液晶パネルを採用。設置場所や画面を見る角度による表示(コントラストや階調特性)の変化が少なく視認性に優れています。

保護ガラスにAR(アンチリフレクション)コーティング、AF(アンチフィンガープリント)加工

液晶パネルには液晶面を保護する保護ガラスを装備。外光反射を防止しながら、黒の締まりやシャープネスを維持できるARコーティング、指紋などの汚れを付きにくくするAF加工を施しています。

AR(アンチリフレクション)処理に関するホワイトペーパー [PDF]

個体差のない均一表示

ECDISの色基準に適合できるように、1台ごとにバックライトの輝度、表示ガンマ、RGB各色の色度を測定した上で出荷しています。個体差が小さいため、機器等への組込用途においてもシステム側の調整が最小限で済みます。




船舶搭載機器としての信頼性

世界各国の船級を取得予定

船舶機器としての信頼性を保証すべく、DNV(ノルウェー・ドイツ)、NK(日本)、LR(イギリス)、ABS(アメリカ)、EU RO MRの船級を取得予定です。

世界各国の船級を取得予定

ECDIS/レーダー認証を取得予定

ECDIS(電子海図表示システム)、レーダーに求められる以下の要件に適合。第三者認証を取得予定です。

  • 耐熱や耐震、耐ノイズに関するIEC 60945
  • ECDISの要件・基準を定義するIEC 61174
  • 航海機器における情報表示に関する要件・基準を定義するIEC 62288のうち、モニターに関する部分
  • レーダーの要件・基準を定義するIEC 62388

高い信頼性、IP65の防塵・防水対応

高低温試験や振動試験(IEC 60945)、防塵・防滴試験(モニター前面:IP65)を行い、船舶搭載用途に求められる耐久性を保証しています。電子基板は防湿対策にコーティング処理を施しており、長期間安心して使用できます。

非常時のバックアップに活用できるAC・DC両電源対応

24時間連続使用対応/長期3年間保証

24時間連続使用で、3年間の長期保証を実現。ご購入から3年間、修理に関する費用は無償です。

24時間連続使用で長期3年間保証




充実した基本性能

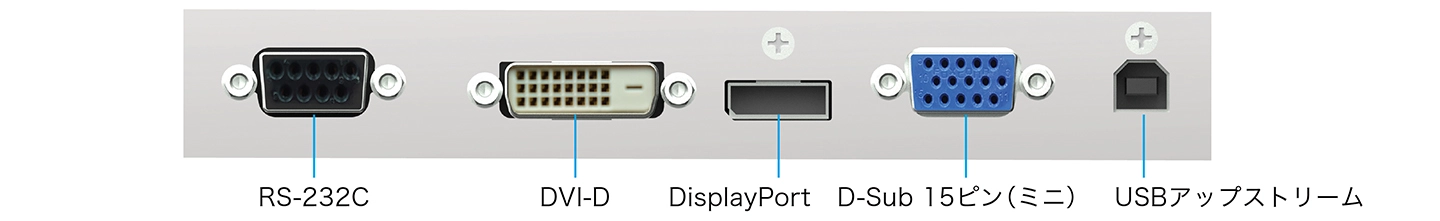

アナログ/デジタル映像入力、RS-232C/USB外部制御に対応

コネクタ部

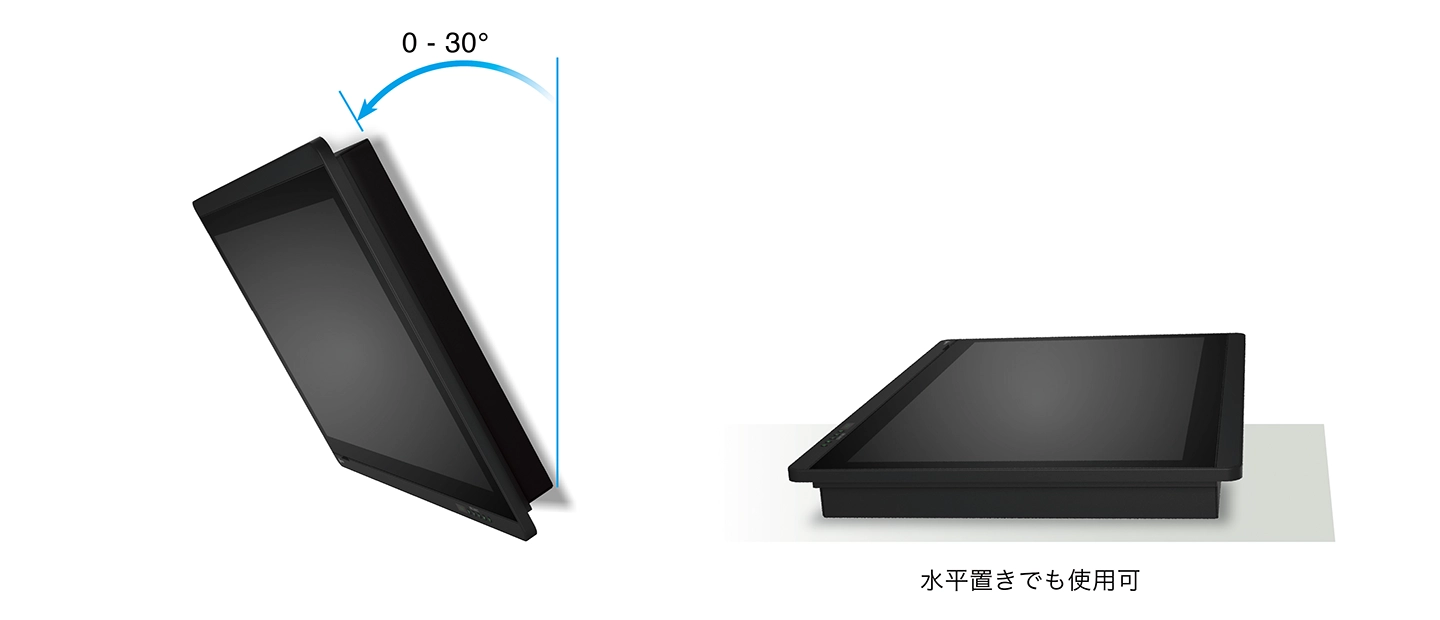

高い設置自由度

30°までの下向き設置、上向きの水平設置においても耐久性を維持します。

下向き設置に対応

ファンレス設計

低消費電力設計と最新の熱流体解析により、冷却ファンを使用しない設計を実現。熱がこもりにくい設計となっています。ファンの故障や外気を取込むことによる内部部品の劣化などのリスクを回避できるため、長期間安心して使用できます。

軽量化と薄型化に成功

板金のスリム化やファンレスの新構造により、大幅な軽量化と薄型化に成功。設置作業が容易になりました。

組込加工が容易

MDF2701Wは船舶機器へのはめ込みを想定したパネルマウント仕様の製品です。前面からねじ留めができるため、筐体への組込加工が容易です。また、近似サイズの25.5型の船舶モニターFDU2603Wと同じ場所に取付穴があるので、安心して入替えいただけます。

  • MDF2701WとFDU2603Wの外観寸法は異なります。詳細はスペックをご確認ください。



環境配慮

低消費電力

最大消費電力は45Wで、近似サイズの従来機種から50%以上低減しています。

製品の一部でリサイクルプラスチックを使用

海岸から約50km以内の内陸部に廃棄されているオーシャン・バウンド・プラスチックを含むリサイクルプラスチックを製品の一部に使用し、資源循環の促進に貢献します。


■表示画面提供:NAVTOR








SDGsへの貢献

EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs(持続可能な開発目標)の達成に取組んでいます。

  SDGs Logo

■滞りのない産業活動をサポート
当社の産業向け映像ソリューションは、病院やオフィス、空港、工場、駅など、人々の暮らしのさまざまなシーンに安心を与え、社会の安全を守っています。製品の冗長化や堅牢性はもちろん、保証やアフターサポートを充実させることで、滞りのない産業活動の継続をサポ―トします。


SDGs 09:産業と技術革新の基盤をつくろう


■環境にやさしい
さまざまな用途で要求される性能や機能を備えつつ、消費電力を抑え、温室効果ガス(GHG)排出を抑制する低消費電力設計です。また、使用済み製品の回収リサイクルを行い、使用後の責任までしっかり果たしています。


SDGs 07:エネルギーをみんなにそしてクリーンにSDGs 12:つくる責任つかう責任

製品仕様書ダウンロード [PDF]

製品バリエーション MDF2701W-BK: オプティカルボンディングあり, パネルマウント, ブラック
パネル
種類 VA (保護ガラス: AR+AFコーティング)
バックライト LED
サイズ 27.0型 (68.6 cm)
推奨解像度 1920 x 1080 (アスペクト比16:9)
表示領域 (横 x 縦) 597.6 x 336.2 mm
画素ピッチ (横 x 縦) 0.311x 0.311 mm
表示色 約1677万色
視野角 (水平 / 垂直, 標準値) 178° / 178°
輝度 (標準値) 350 cd/m2
コントラスト比 (標準値) 3000:1
応答速度 (標準値) 12 ms (黒→白→黒)
映像信号
入力端子 DisplayPort (HDCP 1.3), DVI-D (HDCP 1.4), D-Sub 15ピン (ミニ)
デジタル走査周波数 (水平 / 垂直) 31 - 76 kHz / 59 - 61 Hz
アナログ走査周波数 (水平 / 垂直) 31 - 81 kHz / 56 - 76 Hz
同期信号 セパレート
USB
コンピュータ接続 (アップストリーム) USB 2.0: Type-B
電源
電源入力 AC 100 - 240 V, 50 / 60 Hz
DC 24 V
最大消費電力 AC: 45 W / DC: 44 W
節電時消費電力 5 W以下
主な機能
表示モード Custom, Day, Dusk, Night
OSD言語 英語, ドイツ語, フランス語, スペイン語, イタリア語, スウェーデン語, 簡体中文, 繁體中文, 日本語
外部制御 DDC/CI, RS-232C, USB
通信プロトコル EIZO独自
機構
外観寸法 (モニター部・幅 x 高さ x 奥行) 656 x 454 x 62.5 mm
質量 (モニター部) 約8.4 kg
動作環境条件
温度 -15 - 55°C
湿度 (R.H., 結露なきこと) 10 - 93%
防塵・防水性能 IP65: 前面
IP22: 背面
コンパス安全距離
標準コンパス 0.8 m
操舵コンパス 0.55 m
適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) 船級規格:
DNV (ノルウェー / ドイツ), NK (日本), LR (イギリス), ABS (アメリカ)

その他:
CB, CE, UKCA, RoHS, WEEE, PCリサイクル (事業系), IEC 60945 (EMC/環境試験), IEC 61174/IEC 62288/IEC 62388 (モニター該当項目), EU RO MR
主な付属品
その他 クリーニングクロス, 保証書付きセットアップマニュアル
保証期間 お買い上げの日から3年間 (24時間連続使用)
