製品バリエーション
用途に合せて選べる多彩な製品バリエーションを用意しています。
  |
パネルマウント (DuraVision FDX1502T-P) 各種システムや産業機械の表示／操作端末用に便利なはめ込み型のモデル |
  |
シャーシマウント (DuraVision FDX1502T-C) 各種機器への組込みに柔軟に対応するシンプル構成のモデル |
|
|
スタンドなし (DuraVision FDX1502T-F) アーム取付けや壁掛けで使用できる、VESA規格取付け穴対応のスタンドなしモデル
|
|
|
スタンドあり (DuraVision FDX1502T-T) デスクトップで使用できる自立式の標準モデル
|
耐環境性が求められる場面に
設置環境に適した輝度に調光可能
最大輝度320cd/m2から最小輝度0.5cd/m2まで調光可能なため、周囲が明るい場所でも暗い場所でも、画面を見やすい最適な明るさに調整できます。
タッチパネル部仕様
| 検出方法 | アナログ抵抗膜方式 |
|---|---|
| 通信手段 | USBシリアル転送 / RS-232Cシリアル転送 |
FA用途に最適なタッチパネル
|
・耐久性に優れたタッチ画面 タッチパネルモニター専用のポインターTP4に対応 |
 |
異物が侵入しにくい
|
筺体上部の通気孔がなく、塵などが侵入しにくいデザインです。 |
|
充実した基本性能
設置の自由度が高い
上向き、下向きなどの設置においても、表示性能と耐久性を維持。さまざまな箇所への取付けが可能です。動作温度は0～50℃の幅広い保証範囲を実現しています。
DC12-24Vのワイドレンジ電源に対応
・シャーシモデルのみ

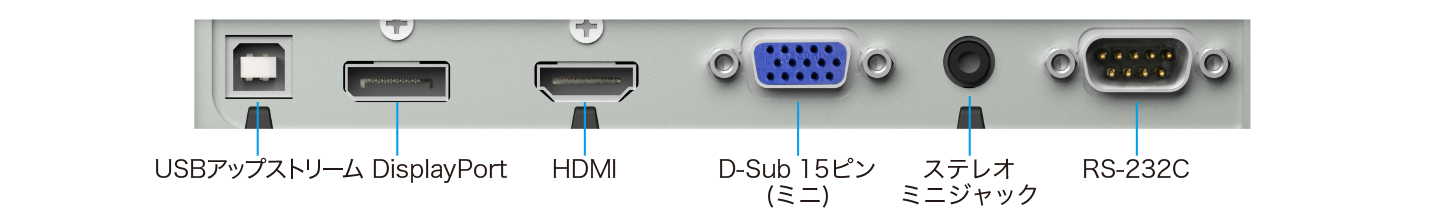

DisplayPort／HDMI®／D-Subの3系統入力を搭載
スピーカーを搭載
コンパクトな筐体にステレオスピーカーを内蔵。音声ニーズに対応します。
ボタンロック機能
高い信頼性で、システムを安定して運用できる
24時間連続使用可能／長期3年間保証
| 24時間連続使用で、3年間の長期保証を実現。ご購入から3年間、修理に関する費用は無償です。 |
 |
保守もお任せください
システム保守コストの低減、予算化に、そして万一のトラブル発生にも安心してDuraVisionシリーズをご利用いただくために保守サービスをご用意しています。
SDGsへの貢献
|
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs（持続可能な開発目標）の達成に取組んでいます。 |
 |
|
■滞りのない産業活動をサポート |
 |
|
|
■環境にやさしい |
  |
| 製品バリエーション |
FDX1502T-TBK: スタンドあり, ブラック
FDX1502T-TGY: スタンドあり, セレーングレイ FDX1502T-FBK: スタンドなし, ブラック FDX1502T-FGY: スタンドなし, セレーングレイ FDX1502T-PBK: パネルマウント, ブラック FDX1502T-C: シャーシマウント |
|---|---|
| パネル | |
| 種類 | TN |
| バックライト | LED |
| サイズ | 15.0型 (38 cm) |
| 推奨解像度 | 1024 x 768 (アスペクト比4:3) |
| 表示領域 (横 x 縦) | 304.1 x 228.1 mm |
| 画素ピッチ (横 x 縦) | 0.297 x 0.297 mm |
| 表示色 | 約1677万色 |
| 視野角 (水平 / 垂直, 標準値) | 160° / 160° |
| 輝度 (標準値) | 320 cd/m2 |
| コントラスト比 (標準値) | 600:1 |
| 応答速度 (標準値) | 8 ms (黒→白→黒) |
| タッチパネル | |
| 方式 | 4線式アナログ抵抗膜 |
| 同時タッチ点数 | 1 |
| 表面処理 | アンチグレア |
| 通信方式 | USBシリアル転送 / RS-232Cシリアル転送 |
| 表面硬度 | 2 H |
| 対応OS | Windows 11, Windows 10 (64-bit, 32-bit) |
| 映像信号 | |
| 入力端子 | DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), D-Sub 15ピン (ミニ) |
| デジタル走査周波数 (水平 / 垂直) | 31 - 49 kHz / 59 - 61 Hz |
| アナログ走査周波数 (水平 / 垂直) | 31 - 61 kHz / 55 - 76 Hz |
| 同期信号 | セパレート |
| USB | |
| コンピュータ接続 (アップストリーム) | USB 2.0: Type-B |
| 音声 | |
| スピーカー | FDX1502T-T / -F: 1.0 W + 1.0 W |
| 入力端子 | FDX1502T-T / -F: ステレオミニジャック, DisplayPort, HDMI |
| 電源 | |
| 電源入力 |
FDX1502T-T / -F: AC 100 - 240 V, 50 / 60 Hz
FDX1502T-P: DC 12 V FDX1502T-C: DC 12 V (ジャック), DC 12 - 24 V (端子台) |
| 標準消費電力 | AC: 5 W |
| 最大消費電力 | AC: 19 W / DC (12 V): 16 W / DC (24 V): 17 W |
| 節電時消費電力 | AC: 0.4 W / DC (-P): 0.3 W / DC (-C): 0.5 W |
| 主な機能 | |
| 表示モード | User1, User2, sRGB |
| 機構 | |
| 外観寸法 (横表示・幅 x 高さ x 奥行) | 346 x 349 x 157 mm |
| 外観寸法 (モニター部・幅 x 高さ x 奥行) | 346 x 280 x 69 mm |
| 外観寸法 (パネルマウント-P・幅 x 高さ x 奥行) | 383 x 331 x 62 mm |
| 外観寸法 (シャーシ-C・幅 x 高さ x 奥行) | 357 x 273 x 61 mm |
| 質量 | 約5.7 kg |
| 質量 (モニター部) | 約3.4 kg |
| 質量 (パネルマウント-P) | 約3.8 kg |
| 質量 (シャーシ-C) | 約3.0 kg |
| チルト | 上30° |
| 取付穴ピッチ (VESA規格) |
FDX1502T-T / -F: 100 x 100 mm / 75 x 75 mm, M4, 深さ3.0 - 10.0 mm
FDX1502T-P: 100 x 100 mm / 75 x 75 mm, M4, 深さ3.0 - 8.0 mm FDX1502T-C: 100 x 100 mm / 75 x 75 mm, M4, 深さ1.0 - 8.0 mm |
| 動作環境条件 | |
| 温度 | 0 - 50°C |
| 湿度 (R.H., 結露なきこと) | 20 - 90% |
| 防塵・防水性能 | IP65 (FDX1502T-P, 前面のみ) |
| 適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) |
FDX1502T-T / -F: CB, CE, UKCA, cTUVus, FCC-B, CAN ICES-3 (B), TUV/S, PSE, VCCI-B, RCM, RoHS, WEEE, J-Mossグリーンマーク※3, PCリサイクル (事業系)
FDX1502T-P / -C: CB, CE, UKCA, cTUVus, FCC-B, CAN ICES-3 (B), TUV/S, VCCI-B, RCM, RoHS, WEEE, J-Mossグリーンマーク※3, PCリサイクル (事業系) |
| 主な付属品 | |
| 映像信号ケーブル | HDMI (2 m), D-Sub 15ピン (ミニ) (1.8 m) |
| その他 |
FDX1502T-T: 2芯アダプタ付電源コード (2 m), USB Type-A - USB Type-Bケーブル (1.8 m), オーディオケーブル (2.1 m), ケーブルクランパー x 4, 保証書付きセットアップマニュアル
FDX1502T-F: 2芯アダプタ付電源コード (2 m), USB Type-A - USB Type-Bケーブル (1.8 m), オーディオケーブル (2.1 m), VESAマウント取付用ねじ (M4 x 12 mm) x 4, ケーブルクランパー x 4, 保証書付きセットアップマニュアル FDX1502T-P: USB Type-A - USB Type-Bケーブル (1.8 m), VESAマウント取付用ねじ (M4 x 10 mm) x 4, クランパー x 3, クランパー取付用ねじ (M4 x 10 mm) x 3, ブラケット x 8, 保証書付きセットアップマニュアル FDX1502T-C: USB Type-A - USB Type-Bケーブル (1.8 m), VESAマウント取付用ねじ (M4 x 10 mm) x 4, クランパー x 3, クランパー取付用ねじ (M4 x 10 mm) x 3, 保証書付きセットアップマニュアル |
| 保証期間 | お買い上げの日から3年間 (24時間連続使用) |
| 寸法図 |
