DuraVision EVS1VX
視認性向上システム オープン価格

あらゆる場面に、見える安心を。
新・視認性向上技術「Visibility Optimizer X」を搭載
  • ご購入に関するお問合せ
  • 特長
  • スペック
  • ドキュメント 互換性情報
  • アクセサリ

導入事例

prev next





視認性向上システムEVS1VX / EVS1VSでできること

視認性向上システムEVS1VX / EVS1VSでできること


DuraVision EVS1VX / EVS1VSは、カメラやビデオレコーダーなどとHDMI®端子で接続。撮影映像から補正すべき情報を割り出し、認識しやすいようにEIZO独自の視認性向上処理を行い、リアルタイムに接続したモニターに表示することができるシステムです。

EVS1VXは、EVS1VSの上位機種であり、より優れた視認性向上技術を搭載するほか、利用シーンに応じて設定を使い分けたり、映像の特定範囲だけを補正したりすることができます。



導入効果を動画で確認

見えにくい映像と、EVS1VXで補正を加えた映像を比較したデモコンテンツです。



EVS1VX / EVS1VS導入のメリット

<EVS1VX / EVS1VS導入のメリット>

・防犯や不良検知率アップ
・設備の安全維持をサポート
・監視者のスキルに依存しない安定した運用
・防犯や不良検知率アップ
・設備の安全維持をサポート
・監視人員最適化を図れる



ソフトウェア版「画像鮮明化ソフトウェア」も用意

EVS1VX / EVS1VSの画像鮮明化技術をソフトウェアで提供も可能です。
詳細はこちら






主な活用先

EVS1VX / EVS1VSは、映像を視ることが必要な幅広い場面で活用いただけます。

リアルタイム監視

工場・焼却施設の管理
運転状況を確認しやすい
工場・焼却施設の管理
セキュリティ業務
不審者を発見しやすい
セキュリティ業務
製品・食品検査工程
不良検知率アップ
製品・食品検査工程



港湾監視
不審者を発見しやすい
港湾監視
河川監視
異常を判別しやすい
河川監視




社会インフラの保全

鉄道監視・鉄道設備管理
安全運行、CBM(予知保全)の実践
鉄道監視・鉄道設備管理
道路・橋・トンネルの整備
CBM(予知保全)の実践
道路・橋・トンネルの整備
送電設備・上下水道・ダムの管理
早期の異常検知
送電設備・上下水道 ・ダムの管理

画像解析

研究所での画像解析
画像から必要な情報を得やすい
研究所での画像診断







新・視認性向上技術「Visibility Optimizer X」
3つの特長

EVS1VXは、視認性向上が必要な映像を表示する際、リアルタイムに画素ごとに処理強度を最適化し、映像に含まれる情報を強調することができます。夜間の高感度ノイズが入った映像、コンクリートなど淡く判別しにくい画像、水中などの色味が偏った場面において、柔軟に視認性向上の効果を期待できます。

・以下の説明画像はイメージです。

特長1
映像を見やすく鮮明化

画像を空間周波数成分ごとに補正することで画像を強調しているため、人の目で見た映像以上の視認性の良さを実現できます。効果が暗部や霧に限定されないため、映像の視認性向上を必要とする市場に広く活用いただけます。

■特許第5470415号 ■特許第6749510号

  • 画像鮮明化はRetinex理論に基づく処理を画素ごとに強度を最適化して行っています。



EVS1VXの映像鮮明化

元画像
補正後



特長2
高感度ノイズの低減

ノイズ除去を行う画像に加え、その前の画像(前フレームの情報)を用いて時間軸の情報でノイズを低減(3Dノイズリダクション)します。シーンが切替わる際など、変化の大きい場合には空間軸の情報でノイズを低減し、シーンの変化の小さい場合には時間軸の情報でノイズを低減します。特に夜間での監視など、高感度ノイズの多い映像に効果を発揮します。

オプション機能はこちらからお申込みいただけます。



EVS1VXの3Dノイズリダクション

元画像
補正後



特長3
偏った色味の映像も補正

赤っぽい、青っぽいなど色味が偏った映像の場合、視認性が低下する場合があります。このような場合に、不足する明度成分を色情報から補い、特別な補正を行うことで、画像を鮮明化します。水中映像、病理画像など色味に偏りがある映像を扱う場合に有効です。

■特許第6749504号

オプション機能はこちらからお申込みいただけます。

・補正後の画像は、「映像鮮明化」と「カラーバランスに応じた補正」の両方を実施しています。



EVS1VXのカラーバランスに応じた補正

元画像
補正後






EVS1VX独自の特長

任意の場面の静止画像をUSB メモリーに保存できる

視認性を向上した映像の任意の場面を、接続したUSBテンキーによる簡単な操作で、静止画としてキャプチャーし、USBメモリーに保存できます。

この機能は、警察などの捜査に活用できます。防犯カメラ映像の夜間や天候の影響で見えにくい部分をEVS1VXで見やすく補正して確認、その一部を画像として保存し、再確認や二次利用することができます。この他にも、道路や橋脚などの社会インフラ整備において、不具合箇所の記録や共有を行う場合などに活用できます。

  • 視認性向上システムから直接USBメモリーに画像を保存する機能は、業界初となります。(2021年3月、当社調べ)





任意の場面をUSBメモリーに静止画キャプチャー

<動作確認済み機器>
USBメモリー:SONY USM16GT、ELECOM MF-DRU3016GBKR、USBテンキー: BUFFALO BSTK100BK
動作を保証するものではありません。
・USBメモリーはFAT32形式フォーマット、暗号化のされていないものを用意ください。

任意のエリアを視認性向上

調整ユーティリティを使用することで、画面内の任意のエリアを指定して視認性を向上できます。

任意のエリアを視認性向上

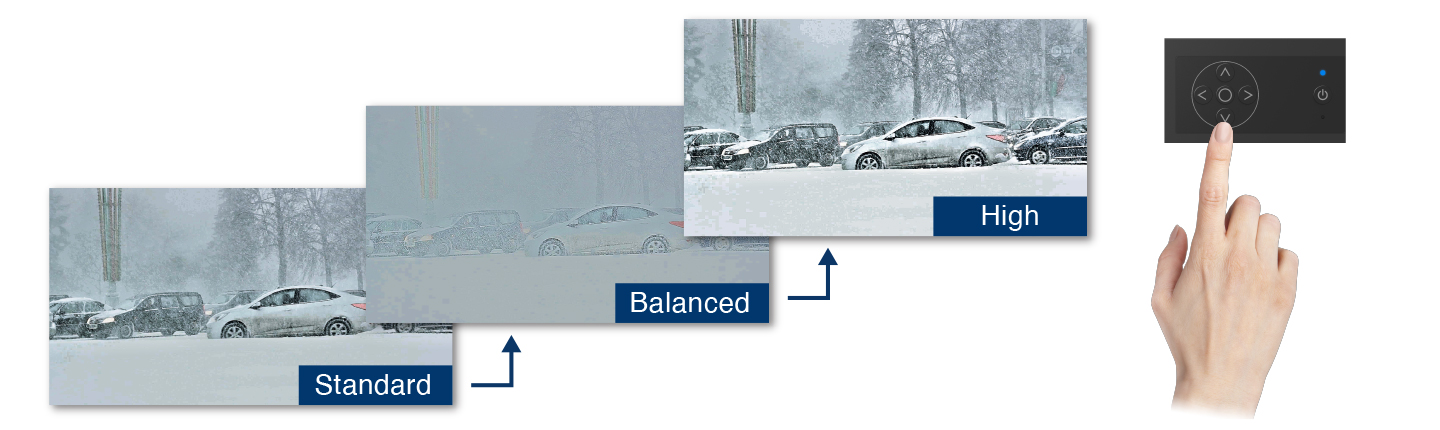

最適な表示モードを選べる

コントラスト、輪郭や彩度などの強調の強弱を変えた4種類のプリセットモードを用意。調整ユーティリティを使って、プリセットモードを含めて好みの設定を10種類まで登録できます。また、表示モードの名称、使用するモード以外のスキップなども、調整ユーティリティから設定できます。表示モードは、本体のボタンから簡単に切替え可能です。

最適な表示モードを選べる

搭載モード:Off Mode、Standard、Balanced、High、Low、Custom1~5

  • 調整ユーティリティの使用には、EVS1VXをPCとUSBケーブルで接続する必要があります。
  • 調整ユーティリティは無償でお使いいただけますが、お申込みが必要です。






その他特長

HDMI2系統入力を装備

2系統のHDMI入力端子と1系統の出力端子を装備。Ethernetを活用し、接続したPC のブラウザからファームウェアアップデートを実施できます。

HDMI2系統入力を装備



調整ユーティリティを用意

専用の調整ユーティリティ(EVS Image Optimization Utility)を用意し、表示モードのコントラストや輪郭強調、明るさなどの細やかな画質調整を行えます。
  • EVS1VXをPCとUSBケーブルで接続する必要があります。
  • 調整ユーティリティは無償でお使いいただけますが、お申込みが必要です。
調整ユーティリティ



安心の長期2年間保証

24時間の連続使用で、2年間の長期製品保証を実現。製品保証を最長7年間まで延長する保守サービスもご用意しています。

2年間24時間






用途で決める、EVS1VX / EVS1VS

視認性向上システムEVS1VX / EVS1VSは、より柔軟な処理を行えるEVS1VXと、標準モデルのEVS1VSから、お客様の用途によってお選びください。


用途 詳細 EVS1VX EVS1VS
夜間監視・暗部確認 暗部補正 特長1
高感度ノイズの低減 特長2 ×
設備保全・定常監視 コンクリート・壁面でのクラック強調 特長1
製造工程での部品欠陥の抽出
映像の撮影・伝送時のノイズ低減 特長2
屋外監視 霧・もやなどの補正 特長1
画像判断 色味が偏った映像の補正 特長3 ×
複数用途での使用 表示モードを切替えて確認 10種類の表示モード ×
任意のエリアに実施 画面内の一部だけ視認性向上 補正領域指定機能 ×


※ オプション機能






推奨の表示用モニター

視認性向上システムとの組み合わせにおすすめのモニターを紹介します。

EV2760

製品ページへ

・HDMIを含むデジタル4系統入力
・4ポートのUSBハブ搭載
・3辺フレームレス

FDF2307W

製品ページへ

・24時間連続使用可能
・HDMIを含む4系統入力
・リモコンを標準で付属

EV2460

製品ページへ

・HDMIを含む4系統入力
・4ポートのUSBハブ搭載
・3辺フレームレス

・EV2760で視認性向上システムをご使用いただく場合、フルHDの拡大表示となります。



EIZOモニターへの設置用アクセサリ

EIZOモニターへの設置用アクセサリ
PCSK-03 / PCSK-03R
EVS1VX/EVS1VSは専用VESAアダプタを使い、
EIZOモニターの背面にすっきり設置可能です。
詳しくはこちら




取扱説明書

取扱説明書(PDF)をご覧いただくためにはお申込みが必要です。

申込みフォームは、トライコーン株式会社が提供するWebマーケティング用顧客管理システム「クライゼル」を使用しております。入力フォーム画面は「クライゼル」のページに移動します。あらかじめご承知おきください。






EIZOのトータルソリューション

EIZOは、自社製品を組み合わせ、映像の撮影から撮影映像の鮮明化、エンコード、デコード、モニターでの表示まで、トータルでご提案できます。製品同士の互換性があることで安心して導入いただけます。EIZOは、お客様のニーズに合った機器をトータルでご提案できます。

EIZOのトータルソリューション




SDGsへの貢献

EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs(持続可能な開発目標)の達成に取組んでいます。

  SDGs Logo

■滞りのない産業活動をサポート
当社の産業向け映像ソリューションは、病院やオフィス、空港、工場、駅など、人々の暮らしのさまざまなシーンに安心を与え、社会の安全を守っています。製品の冗長化や堅牢性はもちろん、保証やアフターサポートを充実させることで、滞りのない産業活動の継続をサポ―トします。


SDGs 09:産業と技術革新の基盤をつくろう


■環境にやさしい
さまざまな用途で要求される性能や機能を備えつつ、消費電力を抑え、温室効果ガス(GHG)排出を抑制する低消費電力設計です。また、使用済み製品の回収リサイクルを行い、使用後の責任までしっかり果たしています。


SDGs 07:エネルギーをみんなにそしてクリーンにSDGs 12:つくる責任つかう責任

製品仕様書ダウンロード [PDF]

映像信号
入力端子 HDMI x 2
出力端子 HDMI
対応信号 1080/60p, 1080/59.94p, 1080/50p,
720/60p, 720/59.94p, 720/50p
USB
コンピュータ接続 (アップストリーム) USB 2.0: Type-B
ホスト USB 2.0: Type-A x 2
電源
電源入力 AC 100 - 240 V, 50 / 60 Hz
最大消費電力 45 W
主な機能
Visibility Optimizer Visibility Optimizer X
外部制御 USB, Ethernet
その他 補正領域指定, プリセット
機構
外観寸法 (幅 x 高さ x 奥行) 240.5 x 53.2 x 143.8 mm
質量 約1.4 kg
動作環境条件
温度 0 - 40°C
湿度 (R.H., 結露なきこと) 20 - 80%
適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) CB, CE, UKCA, cTUVus, FCC-A, CAN ICES-3 (A), VCCI-A, RCM, RoHS, WEEE
主な付属品
映像信号ケーブル HDMI (2 m) x 2
その他 2芯アダプタ付電源コード (2 m), ACアダプタ, 保証書付き取扱説明書
保証期間 お買い上げの日から2年間 (24時間連続使用)
寸法図 PDF
