一般医療機器 特定保守管理医療機器
USB Type-C接続対応
GSDFキャリブレーション機能付き
8メガピクセル画像診断用モニター
- 特長
- スペック
- ドキュメント 互換性情報
- グラフィックスボード
- 品質管理ソフトウェア・ツール アクセサリ
再現性を追求した画質
医用画像をDICOM®規格（GSDF）に基づいて再現
「特定保守管理医療機器」となる画像診断用モニターは、DICOM規格（GSDF）の階調特性に調整するキャリブレーション機能を持つものと定義されています。MX317WDDは、工場で1台ずつ表示の測定を行い、すべてのモニターの階調をDICOM規格（GSDF) に準拠するよう調整のうえ出荷します。さらに、システム起動後、素早く輝度を安定させる機能と、周囲の温度や経時による輝度変化を自動補正する機能を搭載。安定した輝度と階調で医用画像を再現します。
DICOM規格（GSDF）準拠の品質管理を実現
「特定保守管理医療機器」となる画像診断用モニターは、DICOM規格（GSDF）キャリブレーション機能により画像表示の一貫性を確保することも定義されています。MX317WDDは、モニター品質管理ソフトウェアRadiCSを同梱。内蔵キャリブレーションセンサー（IFS: Integrated Front Sensor）と合わせて使用することで、DICOM規格（GSDF）準拠の定期的な品質維持管理を実現します。

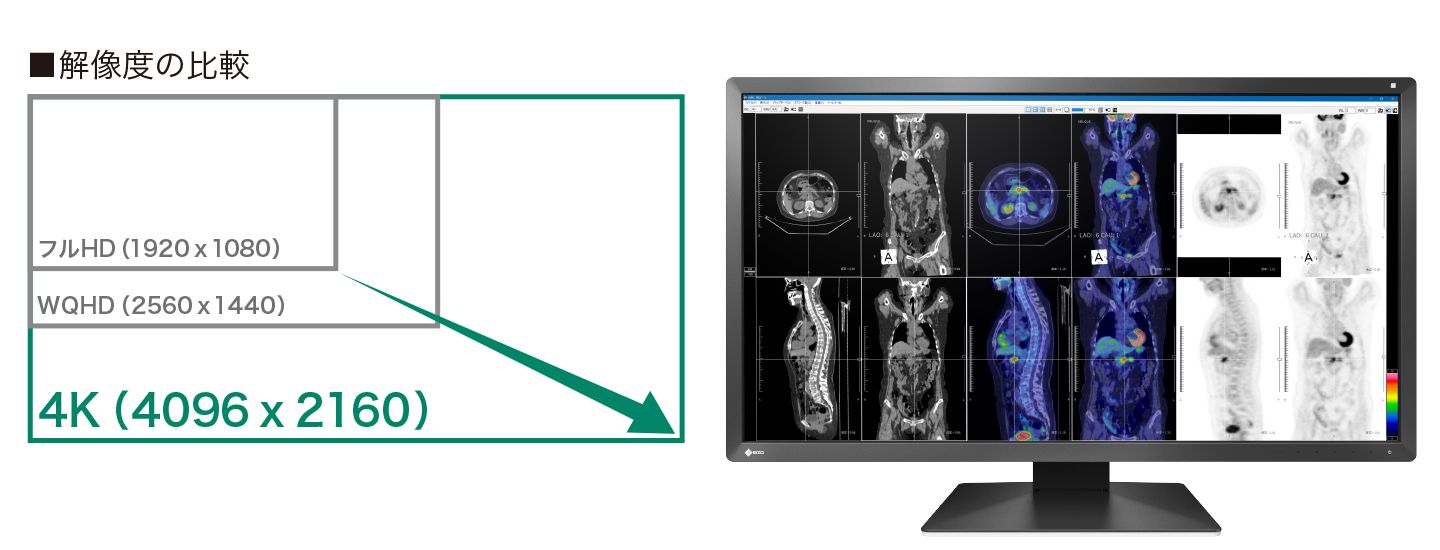

高解像度8メガピクセルの表示が可能
30.5型の大画面に、横4096×縦2160ドットによる8メガピクセル（約800万画素）の情報量を表示可能。X線写真やCT、MRIなど複数種類の検査画像や、複数のアプリケーションやウィンドウを同時表示することの多い医療現場で、1画面上に自由なレイアウトが可能になり、業務の効率化に繋がります。
読影業務の効率化を支援する機能

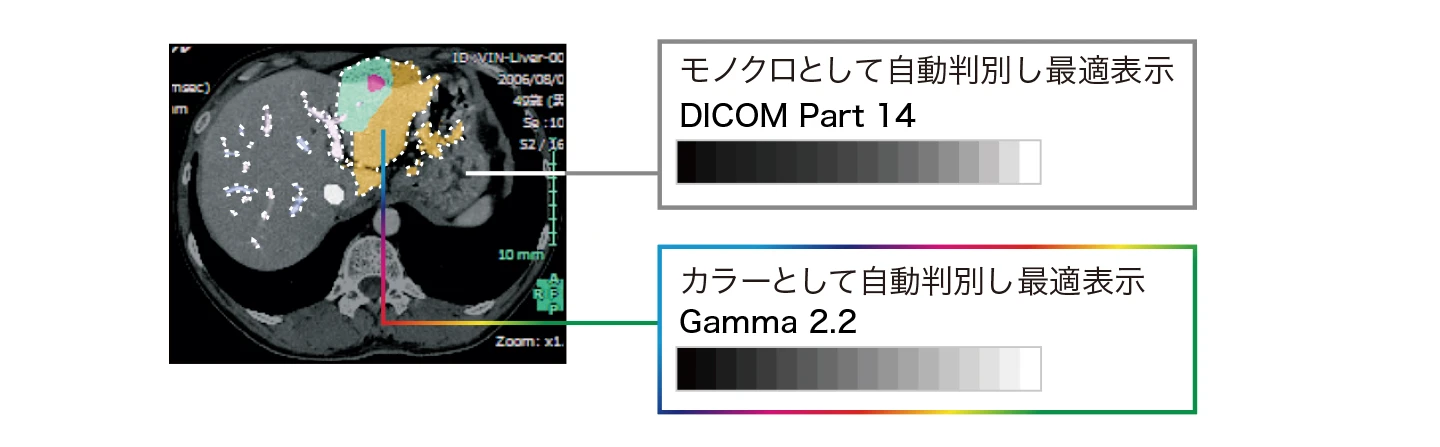

モノクロとカラーをハイブリッド表示
Hybrid Gamma PXL機能が、同一画面内のモノクロとカラーをピクセルごとに自動判別し、それぞれ最適な階調で表示、すなわちハイブリッド表示します。これによりCTやMRI、X線写真などのモノクロ画像はDICOM Part 14に対応した階調で、3D画像解析や核医学、超音波、内視鏡などのカラー画像はガンマ2.2に対応した階調で忠実に再現でき、モノクロとカラー画像を一つの画面上に表示する際の読影作業の効率化が期待できます。

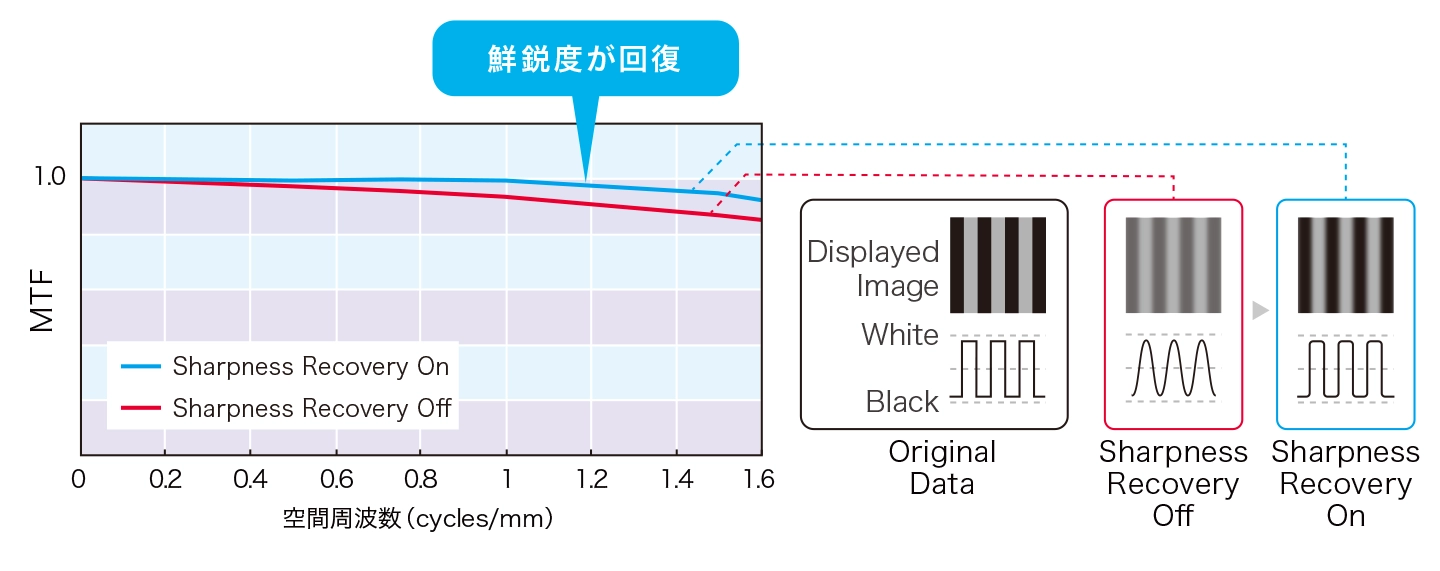

優れた鮮鋭度と長期安定性の両立
医用モニターの運用輝度を長期間安定して維持する方法として、画面の高輝度化があります。しかし、高輝度を達成するために液晶パネル上の画素の開口率を上げると、画像がぼやける弊害が生まれます。EIZOの独自技術を活かしたSharpness Recovery機能は、画像をぼやけさせることなく、高輝度化を実現し、長期にわたり安定した性能を発揮します。

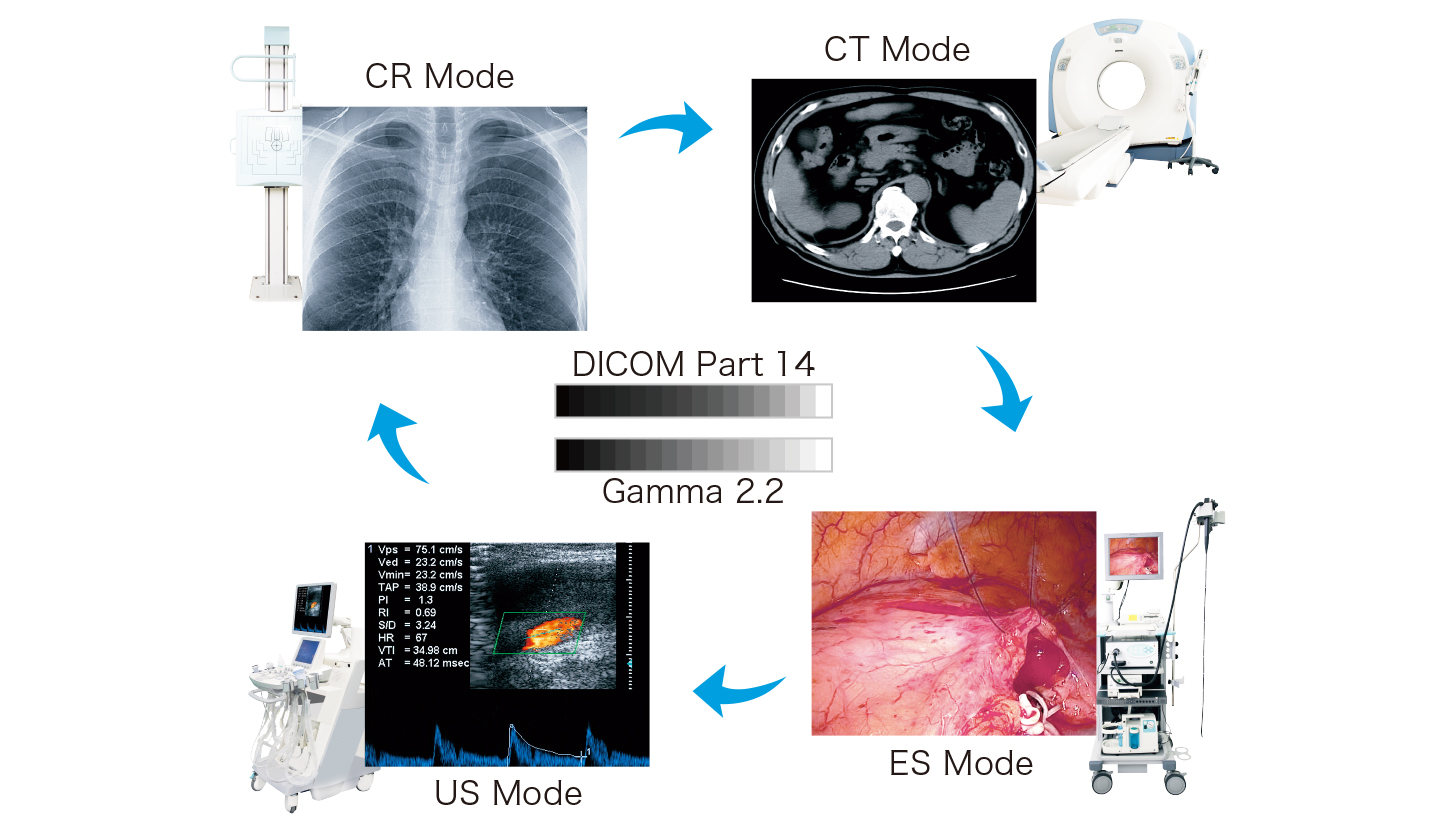

最適な表示モードを選べる
毎回キャリブレーションすることなく、CRやCT、内視鏡など表示画像の種類ごとに最適な表示モードに切替えができるManual Mode Switch機能を搭載。アプリケーションごとに表示モードの自動切替えもできます。

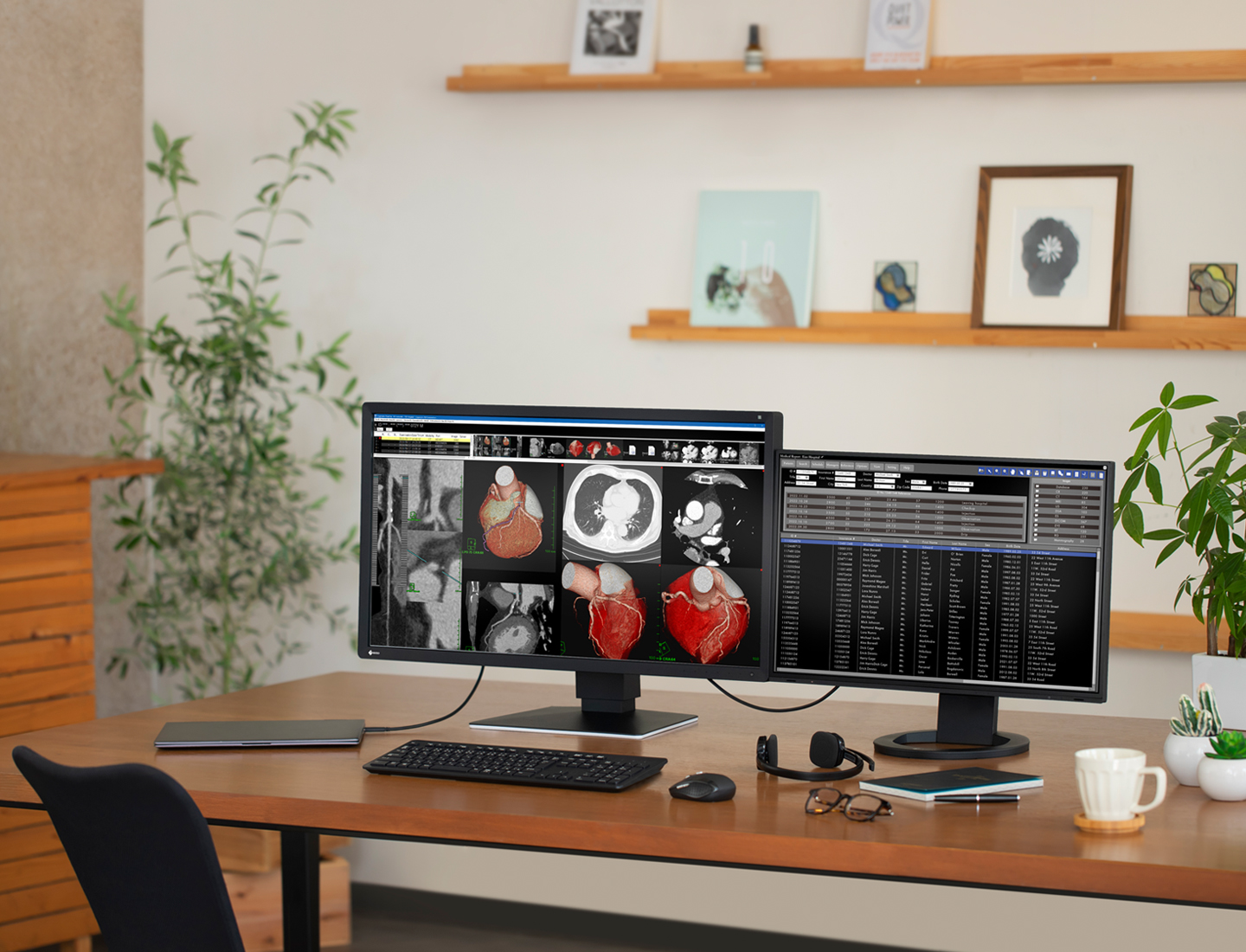

シンプルな配線で、読影環境を快適に。
モバイルワークステーションとUSB Type-C®ケーブル1本の接続で、画面表示、USB信号の伝送のみならず、モバイルワークステーションへの給電、有線ネットワーク接続を実現します。さらにはマルチモニター環境も簡単に構築でき、例えば施設から自宅に移動した際に、シンプルな接続で、作業をすぐに始められます。

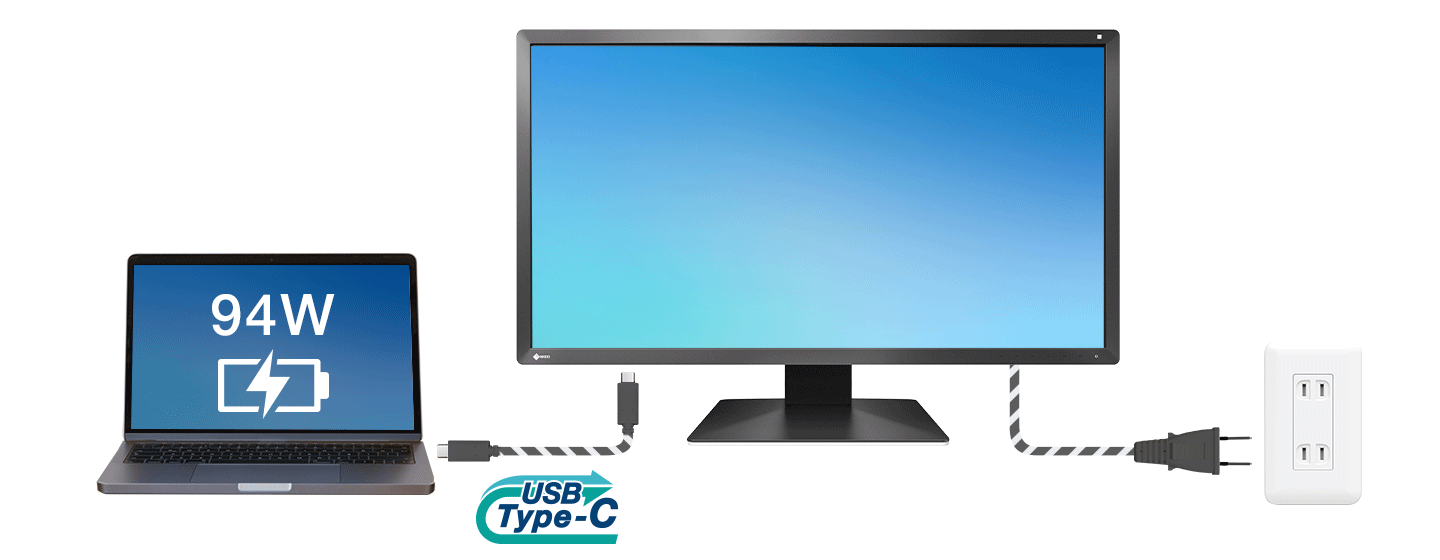

モバイルワークステーションを同時に充電
USB Type-Cケーブル1本の接続で、映像表示と同時に、モバイルワークステーションへEIZOモニター最大となる94W給電を行います。自宅に戻った際に、つい忘れがちなモバイルワークステーションの電源アダプタの接続が不要です。

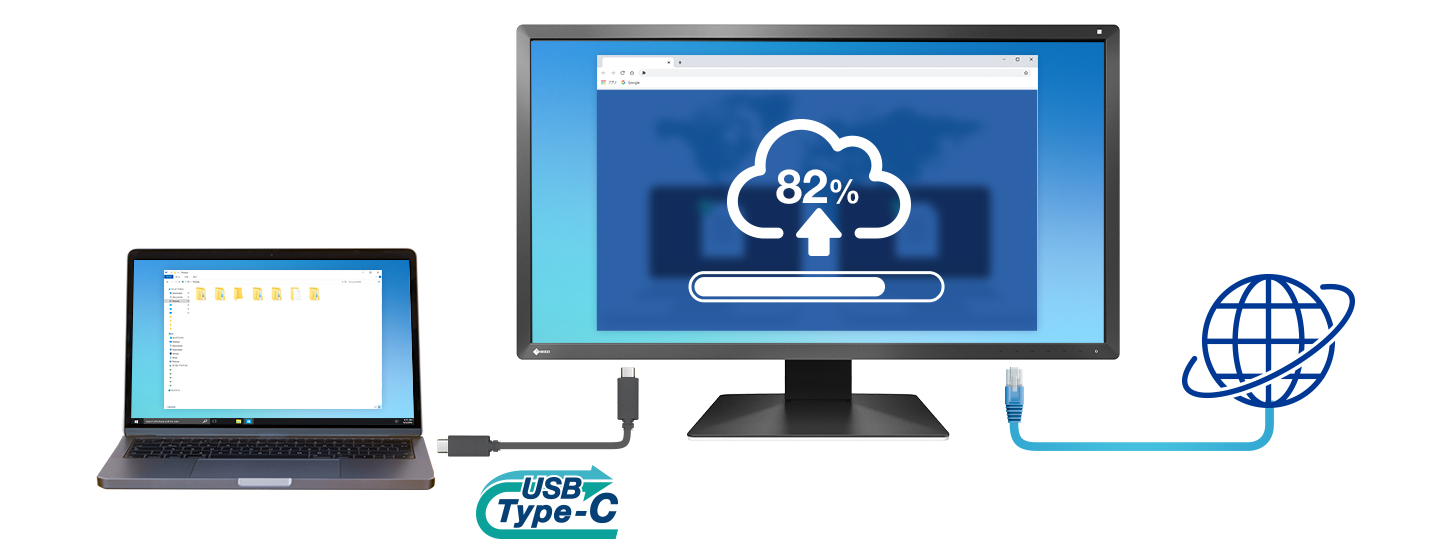

有線接続も快適、簡単
USB LANアダプタ機能をもつLAN端子を搭載。有線LANポートを持たないモバイルワークステーションでも、USB Type-Cケーブルでモニターと接続するだけで、モニターを介して有線ネットワーク環境を構築できます。セキュリティポリシーで有線接続が求められる場合などに有用です。
USBハブで、ドッキングステーション不要
モニターの側面や背面に、4ポート（USB Type-A×3、USB Type-C×1）のUSBハブを搭載。USB機器をモニターに接続しておけば、USBポートの少ないモバイルワークステーションでもUSB Type-Cケーブルでモニターと接続するだけで、使い慣れたキーボードやマウス、ヘッドセットなどのUSB機器をすぐに使えます。
・デイジーチェーン接続時はUSB Type-Cポートを使用するため、同ポートをUSB機器接続として使用できません。

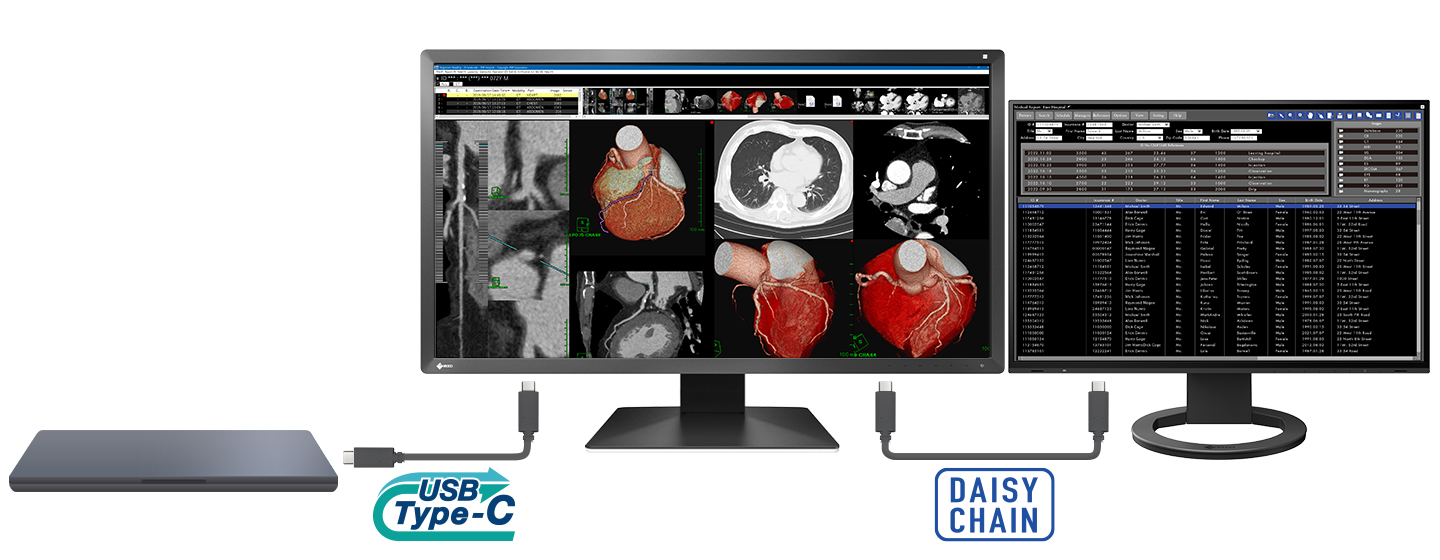

シンプルな配線で、らくらくマルチモニター
USB Type-Cによるモニター同士のデイジーチェーン接続に対応。モバイルワークステーションの映像出力端子がUSB Type-Cの1つでも、モニター同士をUSB Type-Cケーブルで数珠つなぎし、2台のマルチモニター環境の構築がシンプルな配線で可能になります。
マルチモニターなら、読影レポートや検査リスト、電子カルテなど複数の画面を同時に表示可能。モバイルワークステーションの小さな画面で非効率な、煩わしいウィンドウの切替えやスクロールの回数が減り、効率的に作業できます。
使いやすさを追求
曲線デザインで安心感を創出
患者やモニターを使用する医療スタッフの心理的不安や緊張を和らげ、安心感を与える筐体デザインを採用。角を丸くし、背面に優雅な曲線を用いています。
5年間保証
購入後5年間、無償のセンドバック修理サービスを提供します。モニター導入後の保守や修理費用のランニングコスト削減に貢献します。
環境課題への取組み
EIZOは持続可能な社会の実現のため、高い性能と環境への配慮を両立した製品づくりに取組んでいます。
再生プラスチックを外装に活用
製品の外装に再生プラスチックを70％以上使用しています。使用済みプラスチックをリサイクルした再生プラスチックを活用することで、廃棄プラスチックの削減に貢献、限りある資源の有効活用、資源循環を推進します。

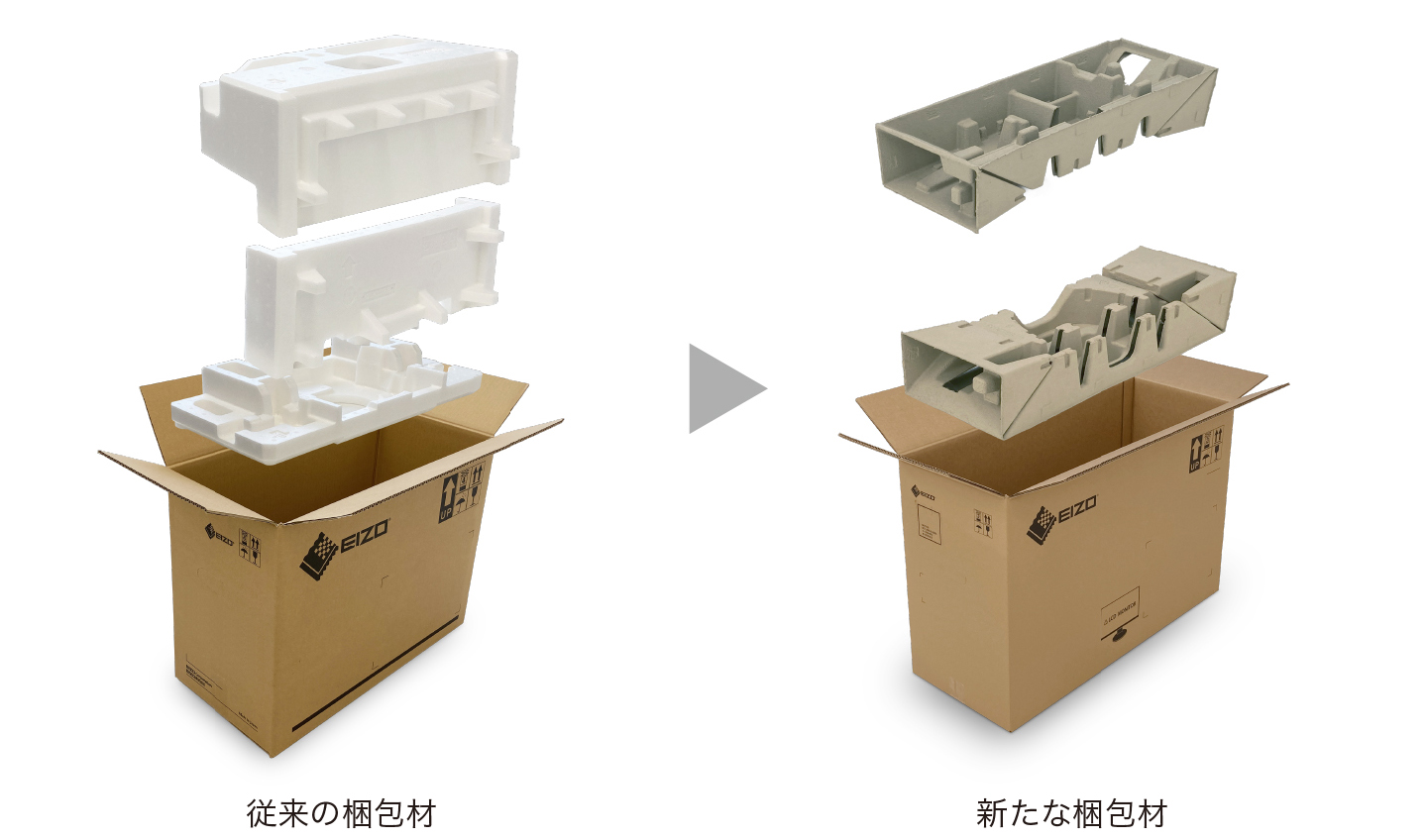

パルプモールド緩衝材を梱包に活用
輸送時の衝撃から製品を保護する梱包材の脱プラスチックを推進しています。モニターは、発泡スチロール緩衝材の代わりに段ボールや新聞紙をリサイクルしたパルプ緩衝材で保護し、ケーブルはビニール袋の代わりに紙で保護しています。
その他にも以下の取組みを実施しています。
-
ハロゲンフリーのプリント基板を使用
| 医療機器 | |
|---|---|
| 一般的名称 | GSDFキャリブレーション機能付き画像診断用ディスプレイ |
| 医療機器分類 | 一般医療機器 特定保守管理医療機器 |
| 販売名 | 画像診断用モニター RadiForce MX317WDD |
| 製造販売届出番号 | 17B3X00002000016 |
| パネル | |
| 種類 | カラー (IPS) |
| バックライト | LED |
| サイズ | 30.5型 (77.5 cm) |
| 推奨解像度 | 4096 x 2160 (アスペクト比17:9) |
| 表示領域 (横 x 縦) | 685.7 x 361.6 mm |
| 画素ピッチ (横 x 縦) | 0.1674 x 0.1674 mm |
| 表示色 |
10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit) |
| 視野角 (水平 / 垂直, 標準値) | 178° / 178° |
| 輝度 (標準値) | 550 cd/m2 |
| キャリブレーション推奨輝度 | 270 cd/m2 |
| コントラスト比 (標準値) | 1800:1 |
| 応答速度 (標準値) | 25 ms (黒→白→黒) |
| 映像信号 | |
| 入力端子 | USB Type-C (DisplayPort Alt Mode), DisplayPort x 2, HDMI |
| 出力端子 | USB Type-C (デイジーチェーン) |
| デジタル走査周波数 (水平 / 垂直) |
USB Type-C: 31 - 134 kHz / 59 - 61 Hz
DisplayPort: 31 - 134 kHz / 59 - 61 Hz HDMI: 31 - 136 kHz / 59 - 61 Hz |
| USB | |
| コンピュータ接続 (アップストリーム) |
USB 2.0: Type-B x 2,
USB 2.0: Type-C (DisplayPort Alt Mode, Power Delivery最大94 W給電) |
| USBハブ (ダウンストリーム) |
USB 2.0: Type-A x 3
USB 2.0: Type-C (DisplayPort Alt Mode, Power Delivery最大15 W給電） |
| USB LANアダプタ | RJ-45 (1000BASE-T対応) |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 標準消費電力 | 62 W |
| 最大消費電力 | 260 W |
| 節電時消費電力 | 0.5 W以下 |
| 内蔵センサー | バックライトセンサー, Integrated Front Sensor, 照度センサー |
| 主な機能 | |
| 調光機能 (輝度ドリフト補正, 輝度自動制御) | 有 |
| デジタルユニフォミティ補正 | 有 |
| Hybrid Gamma PXL | 有 |
| Work-and-Flow | Hide-and-Seek, Switch-and-Go, Point-and-Focus |
| 表示モード | DICOM, CAL1, CAL2, Custom, sRGB, Text |
| 機構 | |
| 質量 | 約12.4 kg |
| 質量 (モニター部) | 約8.2 kg |
| 取付穴ピッチ (VESA規格) | 100 x 100 mm |
| 適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) | IEC60601-1, IEC60601-1-2 |
| 技術基準・品質管理ガイドライン |
技術基準：JESRA TI-0004
品質管理ガイドライン：JESRA TR-0049 (カテゴリーII (診断用プラス)), JESRA X-0093 (管理グレード1B) |
| 専用ソフトウェア | |
| モニター品質管理ソフトウェア RadiCS | 対応 (Ver. 5.2.0以降） |
| 主な付属品 | |
| 映像信号ケーブル | USB Type-C (1.5 m), DisplayPort (3 m) x 2, HDMI (3 m) |
| その他 | 電源コード (3 m), USB Type-A - USB Type-Bケーブル (3 m) x 2, ユーティリティディスク（RadiCS, 設定マニュアル), 出荷試験報告書, 保証書付き取扱説明書 |
| 保証期間 | 5年間 |
| 寸法図 |
製品カタログ
 |
|
取扱説明書
| MX317WDD 取扱説明書 | 1.11 MB |
|
| MX317WDD 設定マニュアル | 858 KB |
|
-
