一般医療機器 特定保守管理医療機器
MRIの表示に対応
GSDFキャリブレーション機能付き
3メガピクセル画像診断用モニター
- 特長
- スペック
- ドキュメント 互換性情報
- グラフィックスボード
- 品質管理ソフトウェア・ツール アクセサリ
再現性を追求した高画質
医用画像をDICOM®規格（GSDF）に基づいて再現
「特定保守管理医療機器」となる画像診断用モニターは、DICOM規格（GSDF）の階調特性に調整するキャリブレーション機能を持つものと定義されています。RX370DDは、工場で1台ずつ表示の測定を行い、すべてのモニターの階調をDICOM規格（GSDF) に準拠するよう調整の上で出荷します。さらに、システム起動後、素早く輝度を安定させる機能と、周囲の温度や経時による輝度変化を自動補正する機能を搭載。安定した輝度と階調で医用画像を再現します。
DICOM規格（GSDF）準拠の品質管理を実現
「特定保守管理医療機器」となる画像診断用モニターは、DICOM規格（GSDF）キャリブレーション機能により画像表示の一貫性を確保することも定義されています。RX370DDは、モニター品質管理ソフトウェアRadiCSを同梱。内蔵キャリブレーションセンサー（IFS: Integrated Front Sensor）と合わせて使用することで、DICOM規格（GSDF）準拠の定期的な品質維持管理を実現します。
3メガピクセルの表示が可能
画像診断用モニターは、読影する医用画像のサイズに合う解像度のものを選ぶことをおすすめします。解像度3メガピクセル(300万画素)対応のRX370DDは、CTやMRIはもちろん、胸部単純X線写真もほぼ全体表示が可能です。日本人間ドック学会は「胸部エックス線検診判定マニュアル」で3メガピクセル以上のモニターを使用することが、厚生労働省は「じん肺標準エックス線写真集（電子媒体版）」で3メガピクセル以上のモニターを2面で使用することが望ましいと定めています。
使用環境に応じて選べる製品バリエーション

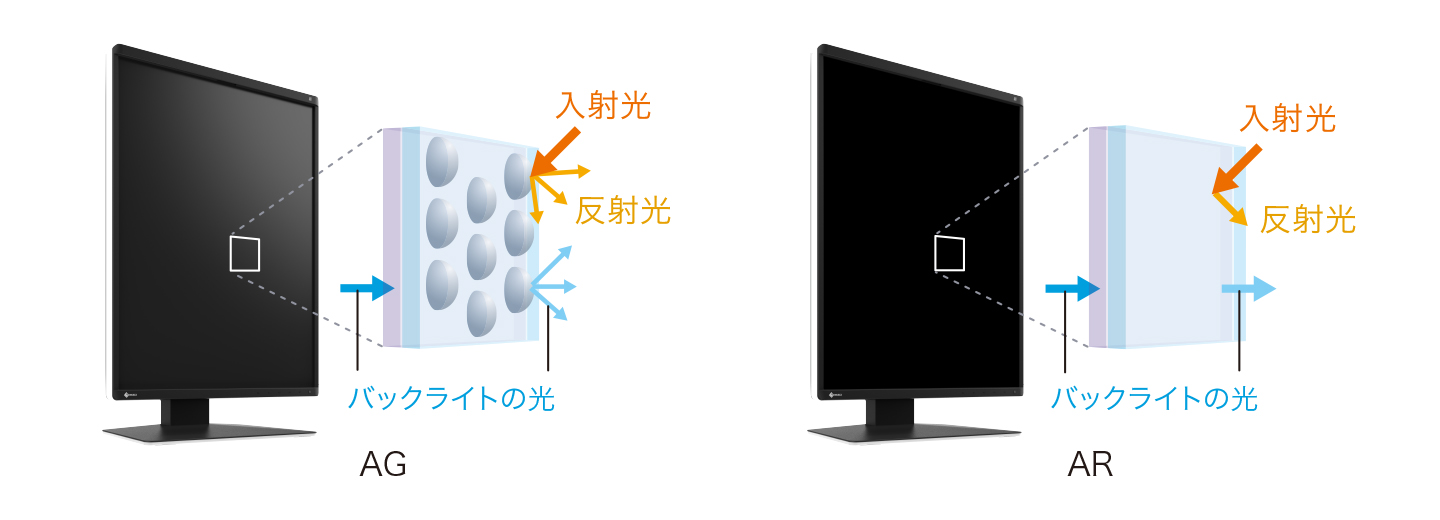

アンチグレア（AG）モデルは、モニターの表面を凹凸に加工して外光を分散。映り込みを大幅に少なくするため、照明や外光が画面に映り込む部屋での利用に適します。アンチリフレクション（AR）コーティングモデルは、入射光と反射光の干渉（差し引き）を利用して反射を低減。凹凸による拡散反射がなく、バックライトの光もそのまま通すため、映り込みを抑えながらも黒が白っぽく見えることを防ぎ、診察室※でもAGモデルに比べ鮮明な画像を表示します。
※ 日本工業規格（JIS）の「照明基準総則（JIS Z 9110：2010）」では、保健医療施設の推奨照度について、診察室は500ルクス（lx）と記載されています。
優れた鮮鋭度と長期安定性の両立
医用モニターの運用輝度を長期間安定して維持する方法として、画面の高輝度化があります。しかし、高輝度を達成するために液晶パネル上の画素の開口率を上げると、鮮鋭度が低下する弊害が生まれます。EIZOの独自技術を活かしたSharpness Recovery機能は、ノイズを発生させることなく、先行機種と同等の鮮鋭度を保ちながら高輝度化を実現し、長期にわたり安定した性能を発揮します。
読影に関わるさまざまな業務を効率的に
医用画像撮影装置（モダリティ）のデジタル化や性能向上により、放射線科読影医1人当たりの読影件数は増加傾向にあります。増加する読影医の負担を軽減するため、読影環境を快適にし、読影ワークフローを円滑にする機能を搭載します。
モノクロとカラーをハイブリッド表示
Hybrid Gamma PXL機能が、同一画面内のモノクロとカラーをピクセルごとに自動判別し、それぞれ最適な階調で表示、すなわちハイブリッド表示します。これによりCRやDRのモノクロ画像はDICOM規格（GSDF）に対応した階調で、内視鏡や核医学、3D画像解析、フュージョンのカラー画像はガンマ2.2に対応した階調で忠実に再現でき、モノクロとカラー画像を一つの画面上に表示する際の読影作業の効率化が期待できます。
細部をより明瞭に
輝度を一時的に最大化するInstant Backlight Booster機能を搭載しています。高輝度バックライトの性能をフルに発揮することにより、医用画像の細部をより見やすく表示します。マルチモニター環境においては、複数台のRX370DDを1回のホットキー操作でコントロールできます。
- モニターの品質管理は対象外です。読影を補助することを意図しています。最終的な診断は品質管理に対応したCAL Switch Modeで行ってください。
途切れない操作
Switch-and-Go機能により、USB切替えがモニター内で行われ、2台のPCを1組のキーボードとマウスで操作できます。カーソルを画面の所定の位置に移動するだけで、操作したいPCに瞬時に切替えられます。
さらに、入力信号の切替えもUSB切替えに連動でき、2台のPCを1組のモニターとキーボード、マウスで操作可能。PCの行き来に生じるモニターとキーボード、マウスの使い分けが不要になり、読影効率の向上と、さらなる省スペース化が図れます。
- 信号ケーブルとUSBケーブルが追加で必要です。
便利につながる、快適に使える
シンプルな配線
入力端子だけでなく、DisplayPortTM出力端子を搭載します。デイジーチェーン（数珠つなぎ）接続により複数モニター使用時の配線がシンプルになります。
- デイジーチェーンに対応したグラフィックスボードが必要です。
-
信号ケーブルが追加で必要になる場合があります。
清潔感と安心感を創出
読影作業に集中しやすいようにベゼル（画面の外枠）部分には黒色を、側面には清潔感と軽量感を演出する白色を環状に配しています。さらに角を丸くし、背面に優雅な曲線を用いることで、患者の心理的不安を和らげ、安心感を与える効果を狙っています。
USBハブ、充電専用USB Type-C®端子搭載
USBダウンストリーム(Type-A)端子を2系統、充電用USB Type-C端子を1系統搭載。USBダウンストリーム端子はマウスやキーボード等のUSBデバイスを接続して使用できます。充電用USB Type-C端子はコンピュータ側に認識されないので、セキュリティリスクの心配なくスマートフォンやタブレットを充電できます。
5年間保証
購入後5年間、無償のセンドバック修理サービスを提供します。これにより、保守や修理費用のランニングコスト削減に貢献します。
社会課題への取組み
環境にもやさしく梱包輸送時の衝撃から製品を保護する梱包材の脱プラスチックを推進しています。モニターを、発泡スチロール緩衝材の代わりに、段ボールや新聞紙をリサイクルしたパルプ緩衝材で保護しています。 |
 |
その他にも以下の取組みを実施しています。
- ハロゲンフリーのプリント基板を一部使用
SDGsへの貢献
|
EIZOグループは、映像を通じて豊かな未来社会を実現するため、SDGs（持続可能な開発目標）の達成に取組んでいます。 |
 |
|
■健やかな生活を支える |
  |
|
|
■環境にやさしい |
  |
| 医療機器 | |
|---|---|
| 一般的名称 | GSDFキャリブレーション機能付き画像診断用ディスプレイ |
| 医療機器分類 | 一般医療機器 特定保守管理医療機器 |
| 販売名 | 画像診断用モニター RadiForce RX370DD |
| 製造販売届出番号 | 17B3X00002000010 |
| 製品バリエーション |
RX370DD： アンチグレア仕様
RX370DD-AR： ARコーティング仕様 |
| パネル | |
| 種類 | カラー (IPS) |
| バックライト | LED |
| サイズ | 21.3型 (54.1 cm) |
| 推奨解像度 | 1536 x 2048 (アスペクト比3:4) |
| 表示領域 (横 x 縦) | 324.9 x 433.2 mm |
| 画素ピッチ (横 x 縦) | 0.2115 x 0.2115 mm |
| 表示色 |
10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit) |
| 視野角 (水平 / 垂直, 標準値) | 178° / 178° |
| 輝度 (標準値) | 1100 cd/m2 |
| キャリブレーション推奨輝度 | 500 cd/m2 |
| コントラスト比 (標準値) | 1800:1 |
| 応答速度 (標準値) | 25 ms (黒→白→黒) |
| 映像信号 | |
| 入力端子 | DisplayPort x 2, デュアルリンクDVI-D |
| 出力端子 | DisplayPort (デイジーチェーン) |
| デジタル走査周波数 (水平 / 垂直) | 31 - 127 kHz / 29 - 61.5 Hz |
| USB | |
| コンピュータ接続 (アップストリーム) | USB 2.0: Type-B x 2 |
| USBハブ (ダウンストリーム) | USB 2.0: Type-A x 2 |
| 給電専用端子 | USB Type-C (最大15 W給電) |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 標準消費電力 | 36 W |
| 最大消費電力 | 105 W |
| 節電時消費電力 | 1 W以下 |
| 内蔵センサー | バックライトセンサー, Integrated Front Sensor, 照度センサー |
| 主な機能 | |
| 調光機能 (輝度ドリフト補正, 輝度自動制御) | 有 |
| デジタルユニフォミティ補正 | 有 |
| Hybrid Gamma PXL | 有 |
| Work-and-Flow | Hide-and-Seek, Switch-and-Go, Point-and-Focus, Instant Backlight Booster |
| 表示モード | CAL Switch機能 (DICOM, CAL1, CAL2, Custom, sRGB, Text) |
| 機構 | |
| 質量 | 約8 kg |
| 質量 (モニター部) | 約5.2 kg |
| 取付穴ピッチ (VESA規格) | 100 x 100 mm |
| 適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) | IEC60601-1, IEC60601-1-2 |
| 技術基準・品質管理規格 | JESRA X-0093 (管理グレード1A), JESRA TI-0004, JIS T62563-2 (カテゴリーI-B) |
| 専用ソフトウェア | |
| モニター品質管理ソフトウェア RadiCS | 対応 (Ver. 5.2.0以降） |
| 主な付属品 | |
| 映像信号ケーブル | DisplayPort (3 m) |
| その他 | 2芯アダプタ付電源コード (3 m), USB Type-A - USB Type-Bケーブル (3 m), ユーティリティディスク (RadiCS, 取扱説明書, 設定マニュアル), 出荷試験報告書, 保証書付き取扱説明書 |
| 保証期間 | 5年間 |
| 寸法図 |
