一般医療機器 特定保守管理医療機器
GSDFキャリブレーション機能付き
12メガピクセル画像診断用モニター
- 特長
- スペック
- ドキュメント 互換性情報
- グラフィックスボード
- 品質管理ソフトウェア・ツール アクセサリ
再現性を追求した高画質
医用画像をDICOM®規格（GSDF）に基づいて再現
「特定保守管理医療機器」となる画像診断用モニターは、DICOM規格（GSDF）の階調特性に調整するキャリブレーション機能を持つものと定義されています。RX1270DDは、工場で1台ずつ表示の測定を行い、すべてのモニターの階調をDICOM規格（GSDF) に準拠するよう調整のうえ出荷します。さらに、システム起動後、素早く輝度を安定させる機能と、周囲の温度や経時による輝度変化を自動補正する機能を搭載。安定した輝度と階調で医用画像を再現します。
DICOM規格（GSDF）準拠の品質管理を実現
「特定保守管理医療機器」となる画像診断用モニターは、DICOM規格（GSDF）キャリブレーション機能により画像表示の一貫性を確保することも定義されています。RX1270DDは、モニター品質管理ソフトウェアRadiCSを同梱。内蔵キャリブレーションセンサー（IFS: Integrated Front Sensor）と合わせて使用することで、DICOM規格（GSDF）準拠の定期的な品質維持管理を実現します。
12メガピクセルの超高解像度表示が可能
マンモグラフィ（乳房X線）と乳房MRI、超音波、あるいは胸部単純X線写真と胸部CT、MRIなど、多種多量の検査画像を超高解像度12メガピクセル（横4200×縦2800ピクセル）の1画面上に自由にレイアウトして表示可能。複数モニター使用と比べて、画面を隅々まで見る際の首の動きや視線移動を抑え視認性が向上し、業務の効率化に繋がります。
NPO法人日本乳がん検診精度管理中央機構は「ソフトコピー臨床画像評価受検」で、デジタルマンモグラフィ表示に5メガピクセルモニターを2面、または1面で2面と同等の解像度を使用することを定めています。
使用環境に応じて選べる製品バリエーション
アンチグレア（AG）モデルは、モニターの表面を凹凸に加工して外光を分散。映り込みを大幅に少なくするため、照明や外光が画面に映り込む部屋での利用に適します。アンチリフレクション（AR）コーティングモデルは、入射光と反射光の干渉（差し引き）を利用して反射を低減。凹凸による拡散反射がなく、バックライトの光もそのまま通すため、映り込みを抑えながらも黒が白っぽく見えることを防ぎ、診察室※でもAGモデルに比べ鮮明な画像を表示します。
-
日本工業規格（JIS）の「照明基準総則（JIS Z 9110：2010）」では、保健医療施設の推奨照度について、診察室は500ルクス（lx）と記載されています。
高密度で滑らかな表示
画素一つひとつのサイズが0.1554 mmと高密度、高精細で粒状性が良く、形状再現性に優れた画像を表示できます。
読影業務の効率化を支援する機能
モノクロとカラーをハイブリッド表示
|

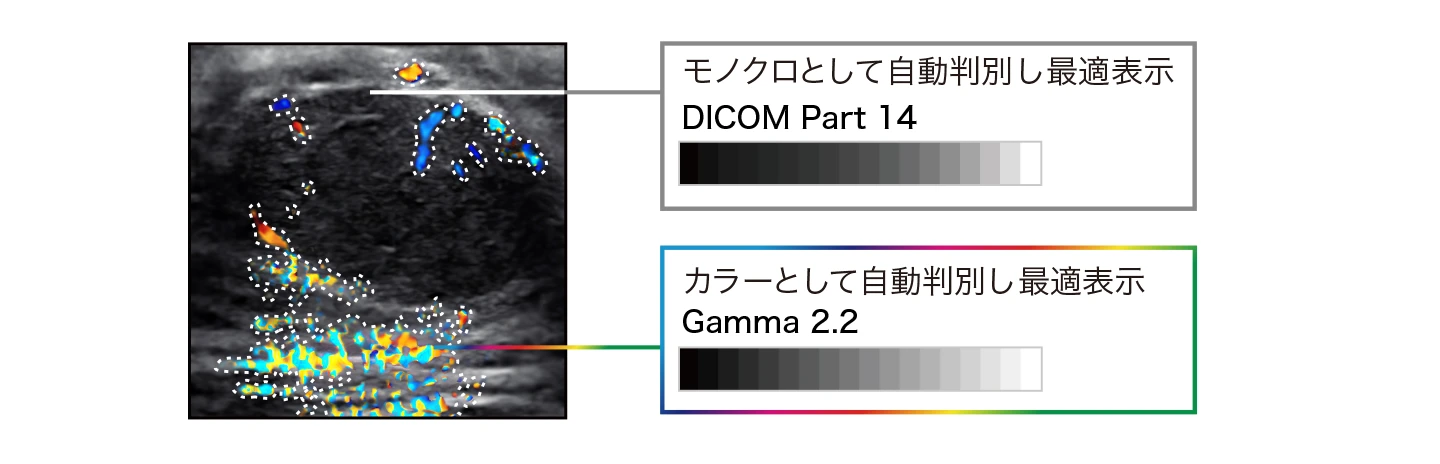

Hybrid Gamma PXL機能は、同一画面内のモノクロとカラーをピクセルごとに自動判別し、それぞれ最適な階調で表示します。これにより、マンモグラフィや乳房MRIなどのモノクロ画像はDICOM規格（GSDF）に、超音波や病理などのカラー画像はガンマ2.2に対応した階調で再現され、同一画面上で表示する際の作業の効率化が期待できます。 |
 |
優れた鮮鋭度と長期安定性の両立
医用モニターの運用輝度を長期間安定して維持する方法として、画面の高輝度化があります。しかし、高輝度を達成するために液晶パネル上の画素の開口率を上げると、画像がぼやける弊害が生まれます。EIZOの独自技術を活かしたSharpness Recovery機能は、画像をぼやけさせることなく高輝度化を実現し、長期にわたり安定した性能を発揮します。
細部をより明瞭に
Instant Backlight Booster機能で輝度を一時的に最大化し、医用画像の細部を見やすく表示します。
-
モニターの品質管理は対象外です。読影を補助するためのものであり、最終的な診断は品質管理対応のCAL Switch Modeで行ってください。
すばやく集中
Point-and-Focus機能により、マウスとホットキーの操作だけで、表示している医用画像内の気になる部分をすばやく選択し、輝度や階調を見やすいように変更可能。関心領域のみに焦点を絞ることで、読影に集中しやすくなります。
見たい時だけ表示
Hide-and-Seek機能により、操作しないPinP（ピクチャー・イン・ピクチャー）子画面は隠しておき、必要になったらカーソルを画面の端に移動するだけで表示可能。読影レポート、検査リスト、画像ビューワ、電子カルテなど異なる画面やPCを行き来する読影ワークフローの作業効率を損なわずにモニター数を削減でき、読影環境の省スペース化が可能です。
途切れない操作
Switch-and-Go機能で、2台のPCを1組のモニターとキーボード、マウスで操作可能です。カーソルを所定の位置に移動するだけで、操作するPCを瞬時に切替えられ、省スペース化と作業効率の向上が図れます。
快適をカタチに
背面搭載の間接照明で疲れ目に配慮
読影室などの暗い部屋で明るい画面を見続けることは、目の負担に繋がります。モニター搭載の間接照明が背面の壁を広範囲に柔らかく照らし、室内の明るさを優しく確保します。
手元も明るく見やすいキーボード操作や書類の読み書きの際に、手元を照らすスポットライトも付属。細やかな位置調整が可能なほか、間接照明の明るさも手元で調整でき、一人ひとりに最適な明るさが手軽に得られます。 |
 |
使いやすさを追求したサイズ設計
30.9インチの画面サイズに12メガピクセルの超高解像度を実現し、さらに間接照明や電源を内蔵しつつも、省スペースを追求した意匠設計により、解像度5メガピクセルのモニター2面と比べて空間占有率を約19％低減。デスク上の作業スペースに開放感が生まれます。
導入後のサポート
5年間保証
購入後5年間、無償のセンドバック修理サービスを提供します。これにより、保守や修理費用のランニングコスト削減に貢献します。
| 医療機器 | |
|---|---|
| 一般的名称 | GSDFキャリブレーション機能付き画像診断用ディスプレイ |
| 医療機器分類 | 一般医療機器 特定保守管理医療機器 |
| 販売名 | 画像診断用モニター RadiForce RX1270DD |
| 製造販売届出番号 | 17B3X00002000012 |
| 製品バリエーション |
RX1270DD： アンチグレアパネル仕様
RX1270DD-AR： ARコーティング仕様 |
| パネル | |
| 種類 | カラー (IPS) |
| バックライト | LED |
| サイズ | 30.9型 (78.4 cm) |
| 推奨解像度 | 4200 x 2800 (アスペクト比3:2) |
| 表示領域 (横 x 縦) | 652.7 x 435.1 mm |
| 画素ピッチ (横 x 縦) | 0.1554 x 0.1554 mm |
| 表示色 |
10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit) |
| 視野角 (水平 / 垂直, 標準値) | 178° / 178° |
| 輝度 (標準値) | 1200 cd/m2 |
| キャリブレーション推奨輝度 | 500 cd/m2 |
| コントラスト比 (標準値) | 1500:1 |
| 応答速度 (標準値) | 12 ms (黒→白→黒) |
| 映像信号 | |
| 入力端子 | DisplayPort x 2, HDMI |
| デジタル走査周波数 (水平 / 垂直) | 31 - 175 kHz / 29 - 61Hz |
| USB | |
| コンピュータ接続 (アップストリーム) | USB 2.0: Type-B x 2 |
| USBハブ (ダウンストリーム) | USB 2.0: Type-A x 3 |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 標準消費電力 | 77 W |
| 最大消費電力 | 188 W |
| 節電時消費電力 | 2 W以下 |
| 内蔵センサー | バックライトセンサー, Integrated Front Sensor, 照度センサー |
| 主な機能 | |
| 調光機能 (輝度ドリフト補正, 輝度自動制御) | 有 |
| デジタルユニフォミティ補正 | 有 |
| Hybrid Gamma PXL | 有 |
| Work-and-Flow | Hide-and-Seek, Switch-and-Go, Point-and-Focus, Instant Backlight Booster |
| 表示モード | DICOM, CAL1, CAL2, Custom, sRGB, Text |
| 機構 | |
| 質量 | 約15.6 kg |
| 質量 (モニター部) | 約11.5 kg |
| 取付穴ピッチ (VESA規格) | 100 x 100 mm |
| 適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) | IEC60601-1, IEC60601-1-2 |
| 技術基準・品質管理ガイドライン |
技術基準：JESRA TI-0004
品質管理ガイドライン：JESRA TR-0049 (カテゴリーI-A), JESRA X-0093 (管理グレード1A), デジタルマンモグラフィ品質管理マニュアル |
| 専用ソフトウェア | |
| モニター品質管理ソフトウェア RadiCS | 対応 (Ver. 5.2.0以降） |
| 主な付属品 | |
| 映像信号ケーブル | DisplayPort (3 m) x 2, HDMI (2 m) |
| その他 | 電源コード (3 m), USB Type-A - USB Type-Bケーブル (3 m) x 2, ケーブルカバー, ユーティリティディスク (RadiCS, 設定マニュアル), クリーニングクロス, 出荷試験報告書, 保証書付き取扱説明書 |
| 保証期間 | 5年間 |
| 寸法図 |
製品カタログ
 |
RadiForce RX1270DD
|
取扱説明書
| RX1270DD 取扱説明書 | 1.89 MB |
|
| RX1270DD 設定マニュアル | 873 KB |
|
-
