一覧確認できる、
管制塔用4Kタッチパネルモニター
本製品は受注生産品です。納期はお問合せください。
- 管制室用メインモニター
- 管制塔用モニター
- ビデオエンコーダ
- データ統合管理システム
- グラフィックスボード
- 特長
- スペック
- ドキュメント 互換性情報
- アクセサリ
- 受賞・掲載
さまざまな管制情報を1台に集約
情報の一覧性が上がる4K大画面
31.5型の大画面に4K（3840×2160）の高解像度を表示可能。フライトストリップ・空港マップ・天候情報・滑走路監視映像など、管制塔業務に必要なさまざまな情報を、スクロールやウィンドウを切替えることなく一画面に一覧で表示できます。マルチモニターからの置替えにも最適な管制塔用モニターです。
4系統同時入力対応かつ自由な画面レイアウトを設定できる
入力端子にDisplayPortを2系統、DVIを2系統装備。モニター内部に航空管制専用のプラットフォームを自社開発しており、最大4系統の映像信号を同時表示することができます。一般的なPinP（ピクチャー・イン・ピクチャー）やPbyP（ピクチャー・バイ・ピクチャー）では表示レイアウトが限られますが、RP3225は各ウィンドウを画面上の任意の位置に配置することができ、拡大縮小やPinPの重ね順も自由に設定できます。
|
|
||
 実寸表示 |
 拡大表示 （アスペクト比固定） |
 画面に合わせて拡大表示 |
複数の信号入力画面をスムーズに移動できるSwitchLink機能 NEW
1画面に複数のPC入力画面を表示した場合も、外付けのKVMスイッチを必要とせず、1つのキーボードとマウスでシームレスに操作することができます。またRP3225ではタッチパネルも指でシームレスに操作可能です。
| ・本機能を搭載したモデル（RP3225-DTSL4/RP3225-VTSL4）は2022年8月から販売開始予定です。 |
 |
|
4台のワークステーション間を |
WindowsとLinuxの間もシームレスに移動 |
視認性が高く、目にやさしい
昼夜問わず快適な明るさ

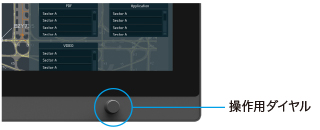

10cd/m2の低輝度から700cd/m2の高輝度まで広範囲に画面の明るさを調整できます。昼夜で周囲の明るさが大きく変化する管制塔での使用に最適です。輝度の細かな調整が可能な操作用ダイヤルも搭載。
映り込みが目立たない
外光の反射や映り込みが目立ちにくいアンチグレア（非光沢）処理を施したタッチパネルを搭載。昼間の強い日差しの中でも、高い視認性を維持し、目への刺激も抑えます。
導入も快適、日々の作業も快適
滑らかなタッチ操作
投影型静電容量（PCAP)方式のタッチパネルを採用。耐環に優れ、ドラッグやドローイング等の操作がスムーズです。画面とベゼルに段差のないフルフラットデザインで、指や専用ペンでの10点までの同時タッチに対応し、複数人での操作も快適です。
ファンレスで、風切り音が気にならない
ファンレス機構なので、風切り音が気になりません。ファンレスでもモニターの性能に影響しないように、内部の温度を抑える設計です。
電源内蔵で、配線がすっきり
電源を内蔵しているので、占有面積の大きいACアダプタの設置が不要。設置場所の配線がすっきりします。
豊富な入力端子で、機器を選ばない
入力端子にDisplayPortを2系統、DVIを2系統装備。また、モニターの制御やメンテナンス、ネットワークへの接続用に、RS-232C、USB、RJ-45も搭載しています。
安心して、長く使える
24時間連続使用を保証
24時間連続使用で、2年間の長期保証を実現。安全が最優先の航空管制業務に安心して使用できます。
安定した明るさをキープ
内蔵センサーにより、周囲の温度や経年変化によるバックライトの輝度低下を測定し、補正。安定した明るさで画面を表示します。
堅牢なスチール製の筐体
設置環境に影響されにくい堅牢なスチール製の筐体を採用しています。
KVMスイッチ機能内蔵でさらに快適
SwitchLinkは、外付けのKVMスイッチを必要とせず、複数のPC入力画面のキーボード・マウス・タッチ操作をシームレスに切替えることができる機能です。4台のPCを接続でき、さらに2台分をオプションで追加接続可能。最大6台のPCを1台のキーボードとマウスで操作することができます。
4系統の同時表示に対応
1画面に4系統の同時表示に加え、追加モニターを2台接続
マウスのSwitchLink
各ウィンドウにマウスカーソルを移動させるだけで、瞬時に自動で入力切替えできます。PC間のマウスを移動させる際の応答時間は約0ms、ほぼ切替えを意識することなくスムーズに操作可能です。
キーボードのSwitchLink
SwitchLinkによるキーボードのホットキー切替えも可能です。あらかじめ設定したホットキーを押すことで、瞬時にキーボードやマウスのUSB制御が別のPCに切替わります。
タッチパネル操作のSwitchLink
SwitchLink機能を持つタッチパネルモニターでは、ユーザーが画面に触れるだけで、モニターがそれに追随して自動で入力を切替えます。タッチパネル操作のKVMスイッチ機能をモニターに内蔵したのは世界初※となります。
※2021年8月、当社調べ。
シンプルな構成でメンテナンスが容易
|
従来の外付けKVMスイッチを使った構成 |
EIZOのSwitchLink対応モニターでの構成 |
SwitchLinkを使った接続では、PCから入力ケーブル・USBケーブルが直接モニターに接続されます。複数のPC入力画面を1つのキーボード・マウスで操作するための外付けのKVMスイッチが不要なため、以下のメリットがあります。
①ケーブルが煩雑にならず、設置が容易
②機器間での互換性不具合を回避でき、ドライバなどの管理も容易に
③KVMスイッチ機能のモニター内蔵によるシステム全体の消費電力軽減
表示画像提供：THALES、AviBit、Cambridge Pixel
| 製品バリエーション |
RP3225-DT: タッチパネルあり, スタンドあり, ブラック
RP3225-VT: タッチパネルあり, スタンドなし, ブラック RP3225-DTSL4: タッチパネルあり, スタンドあり, ブラック, SwitchLinkあり RP3225-VTSL4: タッチパネルあり, スタンドなし, ブラック, SwitchLinkあり |
|---|---|
| パネル | |
| 種類 | VA |
| バックライト | LED |
| サイズ | 31.5型 (80.0 cm) |
| 推奨解像度 | 3840 x 2160 (アスペクト比16:9) |
| 表示領域 (横 x 縦) | 697.9 x 392.6 mm |
| 画素ピッチ | 0.182 x 0.182 mm |
| 画素密度 | 140 ppi |
| 表示色 | 約1677万色: 8-bit対応 |
| 視野角 (水平 / 垂直, 標準値) | 176° / 176° |
| 輝度 (標準値) | 10 - 700 cd/m2 |
| コントラスト比 (標準値) | 1000:1 |
| 応答速度 (標準値) | 8 ms (中間階調域) |
| タッチパネル | |
| 方式 | 投影型静電容量 (PCAP)方式 |
| 同時タッチ点数 | 10 |
| 表面処理 | アンチグレア + ARコーティング + 防汚 |
| 通信方式 | USBシリアル転送 |
| 表面硬度 | 7 H |
| 対応OS |
マルチタッチ対応:
Windows 10 / 8.1 / 7 (64-bit, 32-bit), Linux (2.6.38 Kernel以降), Android (4.0.4以降) シングルタッチ対応: Windows XP (64-bit, 32-bit), Linux (2.6.38 Kernel以前), Android (4.0.4以前) |
| 映像信号 | |
| 入力端子 | DisplayPort x 2, DVI x 2 |
| デジタル走査周波数 (水平 / 垂直) | 30 - 140 kHz / 50 - 70 Hz |
| USB | |
| コンピュータ接続 (アップストリーム) | USB 2.0: Type-B |
| USBハブ (ダウンストリーム) | USB 2.0: Type-A x 2 |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 標準消費電力 | 65 W (輝度: 150 cd/m2) |
| 最大消費電力 | 125 W |
| 節電時消費電力 | 10 W |
| 主な機能 | |
| OSD言語 | 英語 |
| その他 | 通信機能 (RS-232C, RS-422, RJ-45, 外部キーボード) |
| 機構 | |
| 外観寸法 (横表示・幅 x 高さ x 奥行) | 774.8 x 525.7 - 635.2 x 91 mm |
| 外観寸法 (モニター部・幅 x 高さ x 奥行) | 774.8 x 501.4 x 91 mm |
| 質量 | RP3225-DT: 約22.3 kg |
| 質量 (モニター部) | RP3225-VT: 約18.6 kg |
| 動作環境条件 | |
| 温度 | 0 - 35°C |
| 湿度 (R.H., 結露なきこと) | 20 - 80% |
| 適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) | CE, UL, FCC-A, RoHS, WEEE |
| 主な付属品 | |
| 映像信号ケーブル | DisplayPort (2 m) |
| その他 | 2芯アダプタ付電源コード (2 m) |
| 保証期間 | 2年間 |
| 寸法図 |
