一般医療機器 特定保守管理医療機器
2.3メガピクセル画像診断用モニター
- 特長
- スペック
- ドキュメント 互換性情報
- グラフィックスボード
- 品質管理ソフトウェア・ツール アクセサリ
再現性を追求した画質
医用画像をDICOM®規格（GSDF）に基づいて再現
「特定保守管理医療機器」となる画像診断用モニターは、DICOM規格（GSDF）の階調特性に調整するキャリブレーション機能を持つものと定義されています。 MX243WDDは、工場で1台ずつ表示の測定を行い、すべてのモニターの階調をDICOM規格（GSDF) に準拠するよう調整のうえ出荷します。さらに、システム起動後、素早く輝度を安定させる機能と、周囲の温度や経時による輝度変化を自動補正する機能を搭載。安定した輝度と階調で医用画像を再現します。
DICOM規格（GSDF）準拠の品質管理を実現
「特定保守管理医療機器」となる画像診断用モニターは、DICOM規格（GSDF）キャリブレーション機能により画像表示の一貫性を確保することも定義されています。MX243WDDは、モニター品質管理ソフトウェアRadiCSを同梱。別売のキャリブレーションセンサーUX2 Sensorと合わせて使用することで、DICOM規格（GSDF）準拠の定期的な品質維持管理を実現します。
ワイド画面に2.3メガピクセルの表示が可能
横1920×縦1200ピクセルの解像度2.3メガピクセル、アスペクト比16：10のワイドモニターは、同じ高さの5：4や4：3のスクエアモニターと比べて、横方向に約1.2倍の情報量を表示できます。複数の検査画像とツールパレットを同時に表示できるなど、スクロールの手間を軽減します。
読影業務の効率化を支援する機能

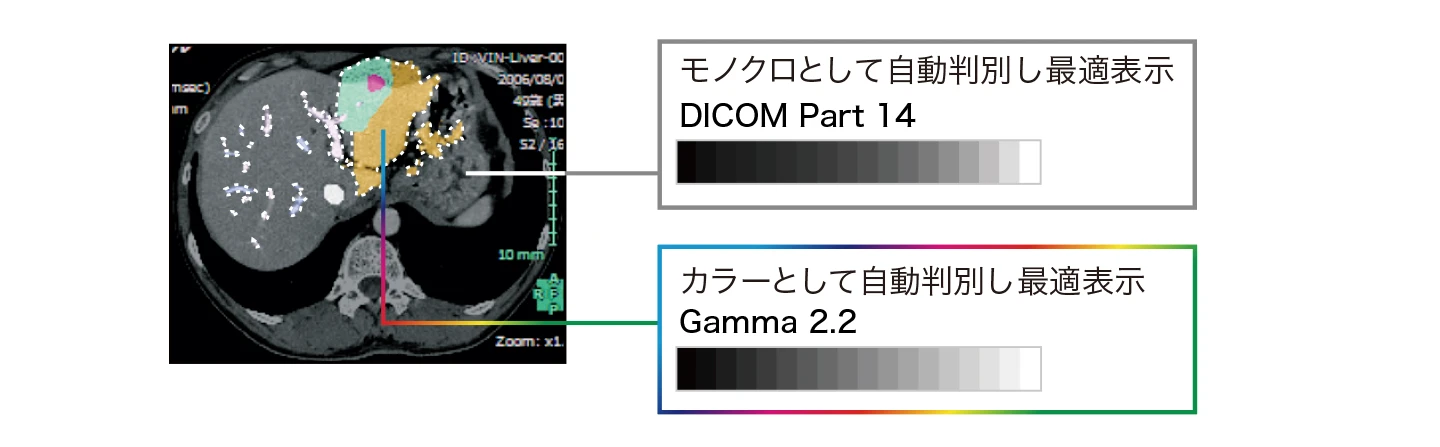

モノクロとカラーをハイブリッド表示
Hybrid Gamma PXL機能は、同一画面内のモノクロとカラーをピクセルごとに自動判別し、それぞれ最適な階調で表示します。これによりX線写真やCT、MRIのモノクロ画像はDICOM Part 14に対応した階調で、内視鏡や核医学、3D画像解析、フュージョンのカラー画像はガンマ2.2に対応した階調で再現でき、モノクロとカラー画像を一つの画面上に表示する際の読影作業の効率化が期待できます。

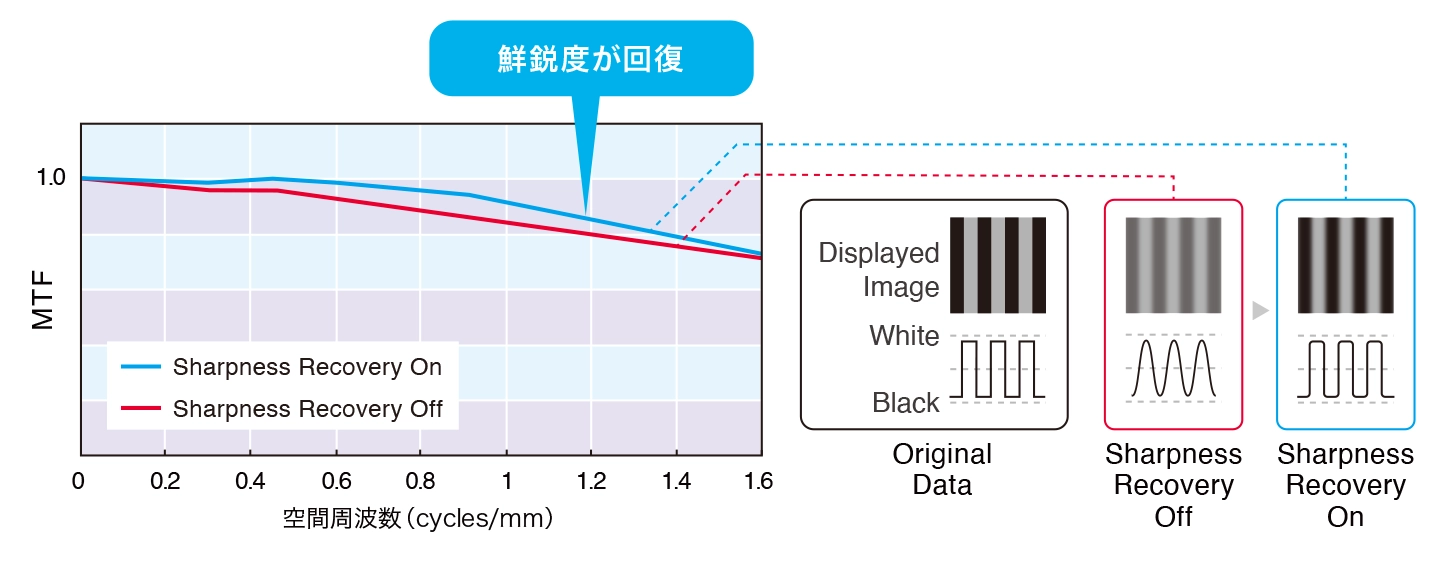

優れた鮮鋭度と長期安定性の両立
医用モニターの運用輝度を長期間安定して維持する方法として、画面の高輝度化があります。しかし、高輝度を達成するために液晶パネル上の画素の開口率を上げると、鮮鋭度が低下する弊害が生まれます。EIZOの独自技術を活かしたSharpness Recovery機能は、ノイズを発生させることなく高輝度化を実現し、長期にわたり安定した性能を発揮します。

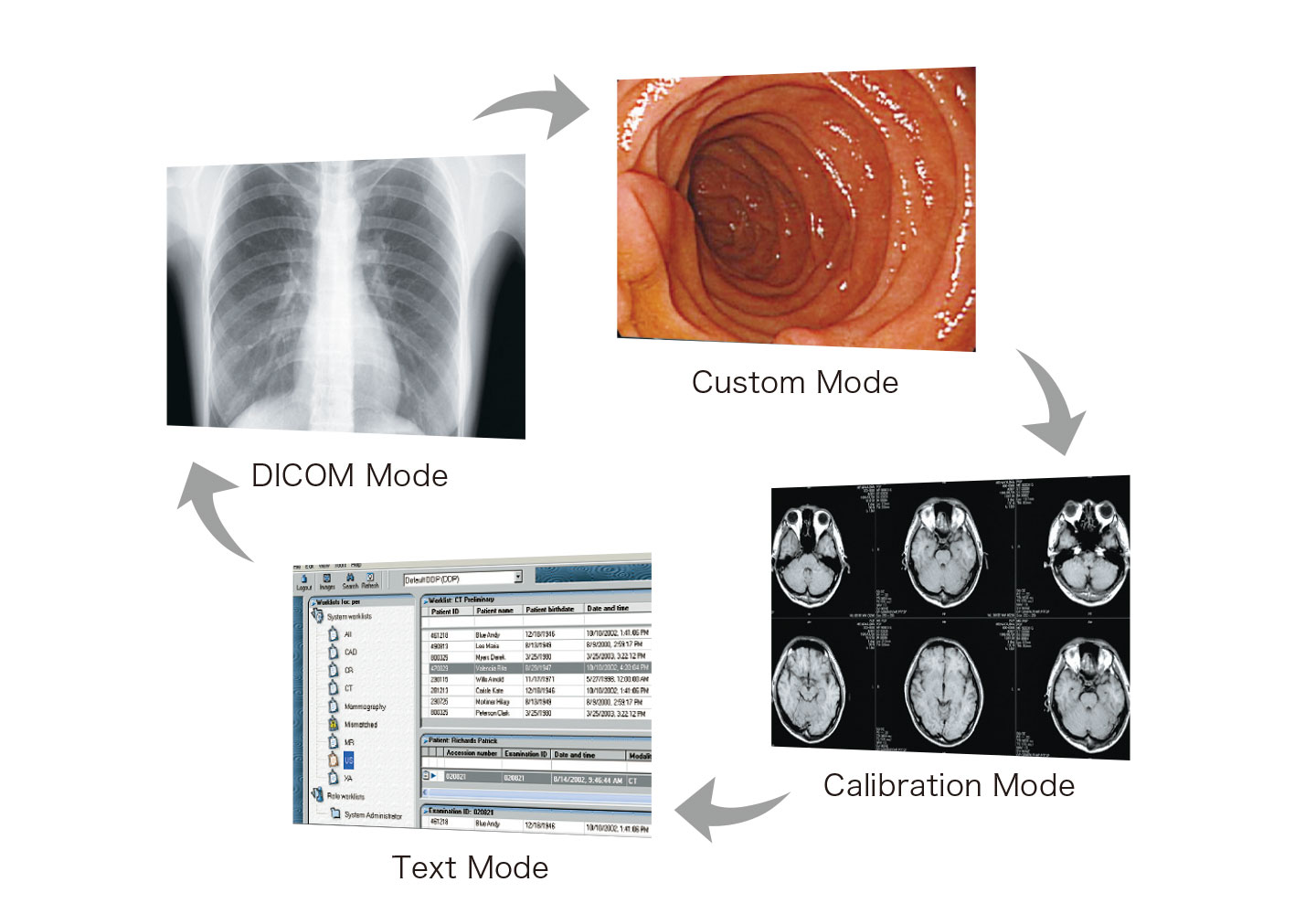

最適な表示モードを選べる
毎回キャリブレーションすることなく、CRやCT、内視鏡など表示画像の種類ごとに最適な表示モードに切替えができるManual Mode Switch機能を搭載。アプリケーションごとに表示モードの自動切替えもできます。
快適に使える、便利につながる
曲線デザインで安心感を創出
患者やモニターを使用する医療スタッフの心理的不安や緊張を和らげ、安心感を与える筐体デザインを採用。角を丸くし、背面に優雅な曲線を用いています。
シンプルな配線
入力端子だけでなく、DisplayPortTM出力端子を搭載します。デイジーチェーン（数珠つなぎ）接続により複数モニター使用時の配線がシンプルになります。
・デイジーチェーンに対応したグラフィックスボードが必要です。
5年間保証
購入後5年間、無償のセンドバック修理サービスを提供します。モニター導入後の保守や修理費用のランニングコスト削減に貢献します。
環境課題への取組み
再生プラスチックを外装に活用
モニターの外装に再生プラスチックを約19％使用しています。使用済みプラスチックをリサイクルした再生プラスチックを活用することで、廃棄プラスチックの削減に貢献、限りある資源の有効活用、資源循環を推進します。
パルプモールド緩衝材を梱包に活用EIZOは、環境への負荷を軽減するために、輸送時の衝撃から製品を保護する梱包の脱プラスチックを推進しています。モニターは発泡スチロール緩衝材の代わりに段ボールや新聞紙をリサイクルしたパルプ緩衝材で保護し、ケーブルはビニール袋の代わりに紙で保護しています。 |
 |
その他にも以下の取組みを実施しています。
- ハロゲンフリーのプリント基板を一部使用
| 医療機器 | |
|---|---|
| 一般的名称 | GSDFキャリブレーション機能付き画像診断用ディスプレイ |
| 医療機器分類 | 一般医療機器 特定保守管理医療機器 |
| 販売名 | 画像診断用モニター RadiForce MX243WDD |
| 製造販売届出番号 | 17B3X00002000017 |
| パネル | |
| 種類 | カラー (IPS) |
| バックライト | LED |
| サイズ | 24.1型 (61 cm) |
| 推奨解像度 | 1920 x 1200 (アスペクト比16:10) |
| 表示領域 (横 x 縦) | 518.4 x 324.0 mm |
| 画素ピッチ (横 x 縦) | 0.270 x 0.270 mm |
| 表示色 |
10-bit (DisplayPort): 約10.7億色 (約5430億色中 / 13-bit)
8-bit: 約1677万色 (約5430億色中 / 13-bit) |
| 視野角 (水平 / 垂直, 標準値) | 178° / 178° |
| 輝度 (標準値) | 410 cd/m2 |
| キャリブレーション推奨輝度 | 180 cd/m2 |
| コントラスト比 (標準値) | 1350:1 |
| 応答速度 (標準値) | 22 ms (黒→白→黒) |
| 映像信号 | |
| 入力端子 | DisplayPort, DVI-D |
| 出力端子 | DisplayPort (デイジーチェーン) |
| デジタル走査周波数 (水平 / 垂直) | 31 - 76 kHz / 59 - 61 Hz |
| USB | |
| コンピュータ接続 (アップストリーム) | USB 2.0: Type-B |
| USBハブ (ダウンストリーム) | USB 2.0: Type-A x 2 |
| 電源 | |
| 電源入力 | AC 100 - 240 V, 50 / 60 Hz |
| 標準消費電力 | 24 W |
| 最大消費電力 | 56 W |
| 節電時消費電力 | 0.6 W以下 |
| 内蔵センサー | バックライトセンサー |
| 主な機能 | |
| 調光機能 (輝度ドリフト補正, 輝度自動制御) | 有 |
| デジタルユニフォミティ補正 | 有 |
| Hybrid Gamma PXL | 有 |
| Work-and-Flow | Point-and-Focus |
| 表示モード | DICOM, CAL1, CAL2, Custom, sRGB, Text |
| 機構 | |
| 質量 | 約7.8 kg |
| 質量 (モニター部) | 約4.9 kg |
| 取付穴ピッチ (VESA規格) | 100 x 100 mm |
| 適合規格 (記載のない規格、最新の適合状況についてはお問合せください。) | IEC60601-1, IEC60601-1-2 |
| 技術基準・品質管理ガイドライン |
技術基準：JESRA TI-0004
品質管理ガイドライン：JESRA TR-0049 (カテゴリーII (診断用)), JESRA X-0093 (管理グレード2) |
| 専用ソフトウェア | |
| モニター品質管理ソフトウェア RadiCS | 対応 (Ver. 5.2.0以降） |
| 主な付属品 | |
| 映像信号ケーブル | DisplayPort (2 m) |
| その他 | 電源コード (2 m), USB Type-A - USB Type-Bケーブル (1.8 m), ユーティリティディスク (RadiCS, 設定マニュアル), 出荷試験報告書, 保証書付き取扱説明書 |
| 保証期間 | 5年間 |
| 寸法図 |
