アストロデザインSDI-DisplayPortコンバータ SD-7068との互換性情報

1. 概要

当情報は、4K表示に対応したアストロデザイン製SDIコンバータ「SD-7068」と当社4Kモニターの当社での互換性確認結果をご案内しています。
互換性を保証するものではないことをご了承願います。


2. 対象モニター

ColorEdge CG318-4K、CG248-4K


3. 互換性結果

アストロデザイン製「SD-7068」とColorEdge CG318-4K、CG248-4Kにおいて、互換性を確認しました。
なお、SD-7068はEIZO専用品です。導入については、お気軽にご相談、お問合せください。

お問合せ

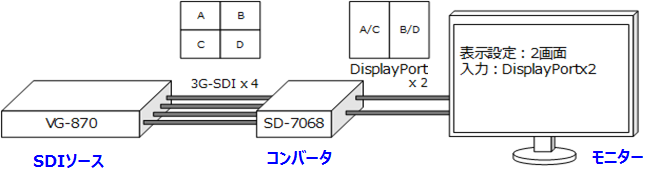

<検証時のシステム概略図>

接続概略図



  • SD-7068とモニターは、当社アクセサリのDisplayPortケーブル「PP200」を使用して、DisplayPort×2系統接続。PP200はCG318-4K、CG248-4Kに標準付属しています。
  • SDIソースはアストロデザイン製 信号発生器「VG-870A(インターフェースユニットVM-1821)」を使用し表示。



  モニター解像度
3840x2160
(60p/59.94p/60i/59.94i/
50p/30p/29.98p/25p/24p/23.98p)
4096x2160
(60p/59.94p/60i/59.94i/
50p/30p/29.98p/25p/24p/23.98p)
互換性結果
  • モニターの表示設定でDisplayPort:2画面を選択、信号フォーマットの設定でDisplayPort 1・DisplayPort 2ともにVer.1.1へ設定変更が必要です。
