グラフィックスボード

Adobe Photoshop CS6を使用した10bit表示方法と互換性情報

1. 概要

当情報は10bit表示対応アプリケーションであるAdobe Photoshop CS6と10bit対応グラフィックスボード(NVIDIA Quadro、AMD(ATI) FirePro/FireGL)を使用した、Windows7環境における表示方法について説明します。

旧バージョンを使用した10bit表示方法と互換性については下記を参照ください。


Quadro 10bit Color出力設定については、ELSAサイトで案内されています。
10bitテスト用のサンプル画像もダウンロード可能です。


2. Photoshop CS6を使用した10bit表示方法

2.1 グラフィックスドライバの設定

2.1.1 グラフィックスドライバの設定:NVIDIA Quadro

Photoshop CS6では、10bit出力するための機能がソフトウェアでサポートしているため、NVIDIAコントロールパネルによる設定は必要ありません。


2.1.2 グラフィックスドライバの設定:AMD(ATI) FireGL/FirePro

1 デスクトップを右クリックし、Catalyst Pro Control Centerを開く。
ドライバの設定

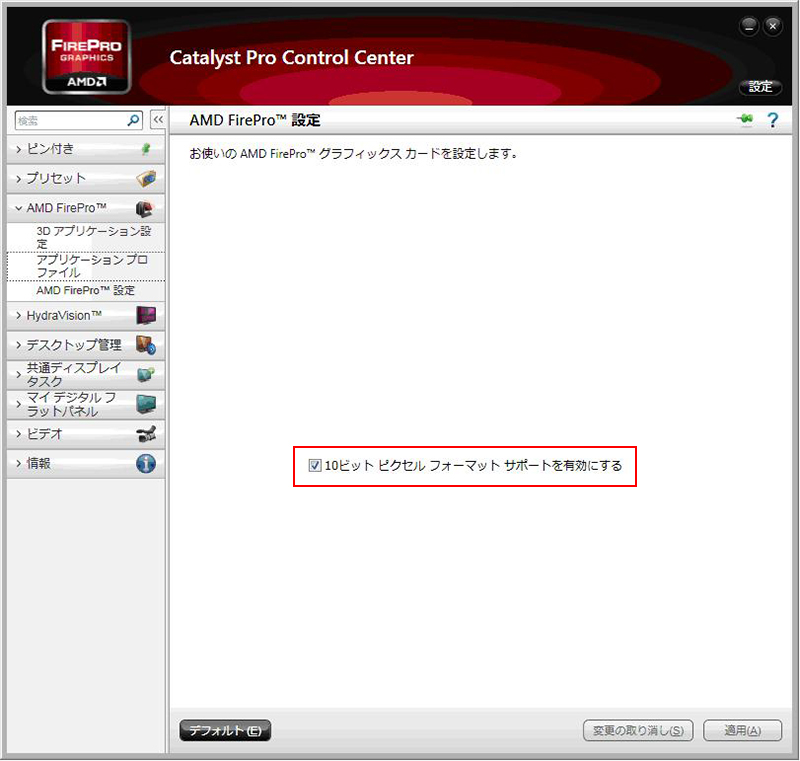

2 「AMD FirePro」タブの「AMD FirePro設定」にて、「10ビットピクセルフォーマットサポートを有効にする」にチェックを入れる。
AMD FirePro設定


2.2 Photoshop CS6の設定

1 「編集」メニューの「環境設定」―「パフォーマンス」を選択し、「グラフィックプロセッサーの設定内」の「詳細設定」ボタンをクリックする。
環境設定

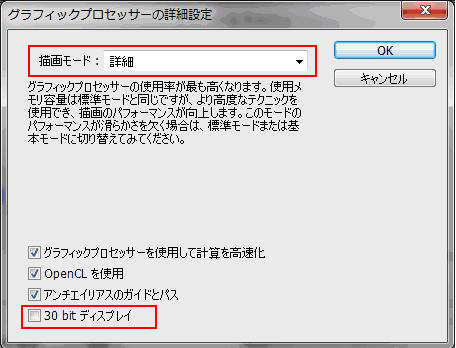

2 グラフィックプロセッサーの詳細設定メニューが開くので、描画モードのプルダウンメニューより「標準」もしくは「詳細」を選択し、「30bitディスプレイ」にチェックを入れる。
グラフィックプロセッサーの詳細設定


2.3 Windows 7の設定

Windows 7環境でAMD FirePro/FireGL を使用して10bit表示を行うためには、Windows Aeroをオフにする必要があります。

  • NVIDIA Quadroを使用する場合は必要ありません。

1 デスクトップを右クリックし、「個人設定」を開く。
2 「Aeroテーマ」以外のテーマを選択する。

  • 「ベーシックテーマとハイコントラストテーマ」にあるテーマなど



3. 互換性情報

以下のモニターとグラフィックスボードの組み合わせにて、10bit表示が可能です。

モニター CG303W (SingleLink/10bit)
CG301W (SingleLink/10bit)
CG276 (DisplayPort/10bit)
CG275W (DisplayPort/10bit, SingleLink/10bit)
CG246 (DisplayPort/10bit)
CG245W (DisplayPort/10bit)
CG243W(DisplayPort/10bit)
CG223W (DisplayPort/10bit)
CX270(DisplayPort/10bit)
CX240 (DisplayPort/10bit)
CS230 (DisplayPort/10bit)
SX2762W(DisplayPort/10bit, SingleLink/10bit)
SX2462W (DisplayPort/10bit)
SX2262W (DisplayPort/10bit)
グラフィックスボード NVIDIA Quadro* 6000/ 5000/ 4000/ 2000/ 600/ 410
AMD FirePro V8800/ V8750/ V8700/ V7800/ V7750/ V5800/ V5700/ V4800/ V3800/ V3750/ V3700
AMD FireGL V8650/ V8600/ V7700/ V7600/ V5600/ V3600
(2012年11月現在)
Photoshop CS6
OS Windows 7
  • NVIDIA Quadroシリーズでは、DisplayPort接続時のみ10bit表示が可能です。
