詳細な調整 / 設定

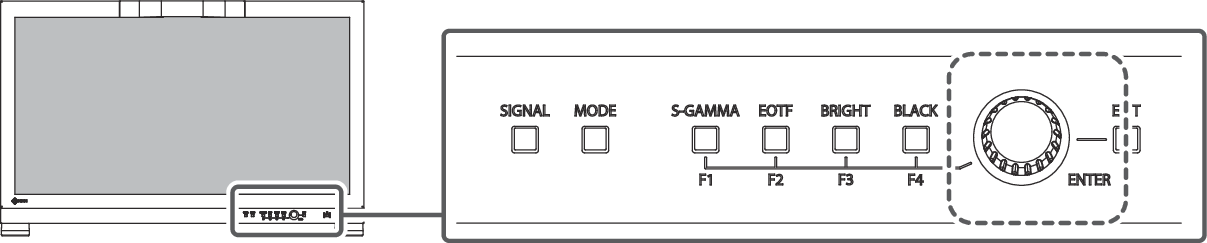

この章では、設定メニューを使ってモニターを詳細に調整 / 設定する方法を説明します。モニター前面のボタンで設定できる基本的な機能については、基本の調整 / 設定を参照してください。

設定メニューの基本操作方法

---

設定メニューの各機能

信号設定

カラーフォーマットや入力レンジなど、入力信号の詳細を設定します。

入力信号情報

入力信号の情報を確認できます。入力信号によって表示される情報が異なります。

Pixel Inspection

Pixel Inspectionを参照してください。

カラーフォーマット

設定値：「自動」/「YUV 4:2:2」/「YUV 4:4:4」/「YUV」/「RGB」/「YCC4:2:2 10bit」/「YCC4:2:2 12bit」/「YCC4:4:4 10bit」/「YCC4:4:4 12bit」/「RGB4:4:4 10bit」/「RGB4:4:4 12bit」

入力信号のカラースペースを指定できます。

正しい色が表示できない場合に、設定を変更してみてください。通常は、「自動」を選択してください。

YUVカラーマトリクス

設定値：「自動」/「BT.601」/「BT.709」/「BT.2020」

入力信号のYUV形式を選択します。入力信号の問題で階調潰れなど正しく画像が表示できない場合に使用します。

入力レンジ

設定値：「自動^※1」/「フル」/「リミテッド (109% 白)」/「リミテッド」/「SDIフル」

外部機器によっては、モニターに出力する信号のビデオレベルの黒および白が制限されていることがあります。制限されたままモニターに信号を表示すると、黒が淡く、白がくすんで表示され、コントラストが低下します。このような信号を、モニター本来のコントラスト比になるように、モニター側で表示するビデオレンジを切り替えることができます。

• 「自動」
• 入力信号のレンジを自動的に判別し、適切に表示します。
• 入力信号がフルレンジの場合、「フル」として表示します。
• 入力信号がリミテッドレンジの場合、「リミテッド」として表示します。
• 「フル」
• 入力信号の輝度レンジを0～255（10ビット：0～1023）として表示します。
• 「リミテッド (109% 白)」
• 入力信号の輝度レンジを16～254（10ビット：64～1019）から0～255（10ビット：0～1023）として表示します。
• 「リミテッド」
• 入力信号の輝度レンジを16～235（10ビット：64～940）から0～255（10ビット：0～1023）として表示します。
• 「SDIフル」
• 入力信号の輝度レンジを1～254（10ビット：4～1019）から0～255（10ビット：0～1023）として表示します。

黒レベルリフト

設定値：「-500」～「500」

入力信号の白のビデオレベルを変化させずに、黒のビデオレベルを変更します。

デインターレース

設定値：「ノーマル」/「ラインダブラー」

IP変換の方式を選択します。通常、「ノーマル」から変更する必要はありません。

SDI/ST 2110設定 - タイムコード設定

設定値：「タイムコード」/「フォーマット」/「位置」/「サイズ」

タイムコードの設定ができます。

• 「タイムコード」
• この機能を「オン」に設定すると、タイムコードが表示されます。
• 「フォーマット」
• タイムコードのフォーマットを「VITC」または「LTC」から選択します。
• 「位置」
• タイムコードの表示位置を「上」または「下」から選択します。
• 「サイズ」
• タイムコードの大きさを「小」または「大」から選択します。

SDI/ST 2110設定 - Interlace / PsF

設定値：「自動」/「Interlace^※1」/「PsF^※1」

プログレッシブ以外のSDI信号が入力された場合の表示方式を設定できます。

カラー調整

選択しているカラーモードによって設定内容が異なります。

カラーモードがStandard Mode（BT.709 / BT.2020 / DCI-P3 / PQ_THEATER / PQ_DCI-P3 / PQ_BT.2100 / HLG_BT.2100 / SYNC_SIGNAL）の場合

各カラーモードのカラー設定を、お好みにあわせて調整できます。

カラーモード

設定値：「BT.709」/「BT.2020」/「DCI-P3」/「PQ_THEATER」/「PQ_DCI-P3」/「PQ_BT.2100」/「HLG_BT.2100」/「CAL1」/「CAL2」/「SYNC_SIGNAL」

モニターの用途に応じた表示モードに切り替えます。

輝度

設定値：「40 cd/㎡」～「1000 cd/㎡」

バックライト（液晶パネル背面の光源）の明るさを変化させて、画面の明るさを調整します。

色温度

設定値：「Native」/「4000 K」～「10000 K」/「D50」/「D65」/「D65 (CRT)」/「DCI」/「User」

色温度を調整します。

「白」の色度を表現するときに用いられるもので、K：Kelvin（ケルビン）という単位で表します。

炎の温度と同様に、画面は色温度が低いと赤っぽく表示され、高いと青っぽく表示されます。

100 K単位で色温度値を設定するか、規格名を選択します。

ガンマ (EOTF)

設定値：「1.6」～「2.7」/「sRGB」/「EBU(2.35)」/「PQ」/「HLG」

ガンマ値を調整します。

モニターは入力される信号によって明るさが変化しますが、この変化率は入力信号と単純な比例関係にありません。そのため入力信号と明るさの関係が一定の関係になるよう制御をおこなうことをガンマ補正といいます。

ガンマ値を設定するか、規格名を選択します。

PQ オプション

設定値：「Auto」/「300cd/㎡ Clipping」/「500cd/㎡ Clipping」/「1000cd/㎡ Clipping」/「4000cd/㎡ Emulation」/「10000cd/㎡ Emulation」

モニターに入力されたPQ信号に対して、ここで設定した値以上の輝度をもつ領域を、この設定値でクリップまたはエミュレーションして表示します。

• 「Auto」
• 入力信号に合わせて適切な設定値でクリップされます。
• 「300cd/㎡ Clipping」
• 最大輝度が300 cd/m²のモニターでの表示を確認するための設定です。637（10ビット）以上の階調はクリップされます。
• 「500cd/㎡ Clipping」
• 最大輝度が500 cd/m²のモニターでの表示を確認するための設定です。693（10ビット）以上の階調はクリップされます。
• 「1000cd/㎡ Clipping」
• 最大輝度が1000 cd/m² のモニターでの表示を確認するための設定です。770（10ビット）以上の階調はクリップされます。
• 「4000cd/㎡ Emulation」
• モニターの輝度が4000 cd/m²のときに正しく表示される設定です。このモニターでは4000 cd/m²は表示できないため、一時的な確認のために使用する設定です。全階調がエミュレーションされます。
• 「10000cd/㎡ Emulation」
• モニターの輝度が10000 cd/m²のときに正しく表示される設定です。このモニターでは10000 cd/m²は表示できないため、一時的な確認のために使用する設定です。全階調がエミュレーションされます。

HLGシステムガンマ

設定値：「1.0」～「1.5」

モニターに入力されたHLG信号に対するシステムガンマ値を調整します。

色域

設定値：「Native」/「Adobe®RGB」/「sRGB」/「EBU」/「BT.709」/「BT.2020」/「SMPTE-C」/「DCI-P3」

モニターの色再現域（色域）を設定します。

表現できる色の範囲を「色域」といい、複数の規格が定義されています。

詳細設定 - 色相

設定値：「-100」～「100」

色相を調整します。

詳細設定 - 彩度

設定値：「-100」～「100」

彩度を調整します。

詳細設定 - 色域クリッピング

設定値：「オン」/「オフ」

色域で設定した色域のうち、モニターが表示できない範囲の色の表示方法を設定できます。

• 「オン」
• モニターが表示できる範囲の色は、規格に合わせて正確に表示します。表示できない範囲の色は飽和します。
• 「オフ」
• 色の正確性よりも、階調性を重視して表示します。規格で定義された色域の頂点を、モニターが表示できる範囲に移動します。これにより、モニターが表示できる最も近い色で表示します。

詳細設定 - XYZフォーマット

設定値：「オン」/「オフ」

この機能を「オン」に設定すると、デジタルシネマ用のXYZ信号をモニターに表示できます。

詳細設定 - ゲイン

設定値：「0」～「2000」

色を構成する赤、緑、青のそれぞれの明るさをゲインと呼びます。これを調整することで、「白」の色度を変更することができます。

詳細設定 - 黒レベル

設定値：「0」～「1500」

赤、緑、青のそれぞれ、またはすべての黒レベルを調整することにより、黒の明るさ、色度を調整します。黒いテストパターンまたは背景を表示して黒レベルを調整してください。

詳細設定 - 6色

設定値：「-100」～「100」

Magenta、Red、Yellow、Green、Cyan、Blueの色相、彩度、および明度（明るさ）を個別に調整します。

リセット

現在選択しているカラーモードのカラー調整値を初期設定に戻します。

カラーモードがAdvanced Mode（CAL1 / CAL2）の場合

SelfCalibrationの目標設定およびキャリブレーション実行ができます。

カラーモード

設定値：「BT.709」/「BT.2020」/「DCI-P3」/「PQ_THEATER」/「PQ_DCI-P3」/「PQ_BT.2100」/「HLG_BT.2100」/「CAL1」/「CAL2」/「SYNC_SIGNAL」

モニターの用途に応じた表示モードに切り替えます。

目標設定 - 輝度

設定値：「Min」/「40 cd/㎡」～「1000 cd/㎡」/「Max」

SelfCalibrationの調整目標となる輝度を設定します。

目標設定 - 黒レベル

設定値：「Min」/「0.20」～「3.50」

SelfCalibrationの調整目標となる黒レベルを設定します。

目標設定 - 白色点 - 色温度

設定値：「4000 K」～「10000 K」/「User」/「D50」/「D65」/「D65 (CRT)」/「DCI」

SelfCalibrationの調整目標となる白色点を設定します。

白色点は、色座標（White(x) / White(y)）または色温度で指定します。

色座標を指定する場合は、「White(x)」および「White(y)」でそれぞれの値を設定します。

色温度を指定する場合は、100 K単位で色温度値を設定するか、各規格に準拠した色温度を選択します。

目標設定 - 白色点 - White(x) / White(y)

設定値：「0.2400」～「0.4500」

詳細は、目標設定 - 白色点 - 色温度を参照してください。

目標設定 - ガンマ (EOTF) - ガンマ (EOTF)

設定値：「1.00」～「2.70」/「sRGB」/「EBU(2.35)」/「L*」/「PQ」/「HLG」/「User」/「Fixed」

SelfCalibrationの調整目標となるガンマを設定します。

ガンマ値を設定するか、各規格で定義されているガンマカーブを選択します。

目標設定 - ガンマ (EOTF) - ガンマ調整方法

設定値：「スタンダード」/「グレイバランス重視」/「固定ガンマ」

SelfCalibrationでのガンマの調整方法を選択します。

• 「スタンダード」
• コントラストを維持しつつグレイバランスを調整します。
• 「グレイバランス重視」
• 中間階調の色度を白色点と同じになるように調整します。
• 「固定ガンマ」
• 特殊なガンマ設定を使用する場合に選択します。

目標設定 - ガンマ (EOTF) - PQ オプション

設定値：「Auto」/「300cd/㎡ Clipping」/「500cd/㎡ Clipping」/「1000cd/㎡ Clipping」/「4000cd/㎡ Emulation」/「10000cd/㎡ Emulation」

SelfCalibrationの調整目標となるPQオプションを設定します。

目標設定 - ガンマ (EOTF) - HLGシステムガンマ

設定値：「1.0」～「1.5」

SelfCalibrationの調整目標となるHLGシステムガンマを設定します。

目標設定 - 色域 - 色域

設定値：「Native」/「Adobe®RGB」/「sRGB」/「EBU」/「BT.709」/「BT.2020」/「SMPTE-C」/「DCI-P3」/「User」

SelfCalibrationの調整目標となる色域を設定します。

「色域」では、各規格で定義されている色域を選択することができます。

各規格で定義されている色域以外に設定する場合は、赤、緑、青の色座標とモニター色域外の色の表示方法（「色域クリッピング」）を指定してください。

目標設定 - 色域 - Red(x) / Red(y) / Green(x) / Green(y) / Blue(x) / Blue(y)

設定値：「0.0000」～「1.0000」

詳細は、目標設定 - 色域 - 色域を参照してください。

目標設定 - 色域クリッピング

設定値：「オン」/「オフ」

詳細は、目標設定 - 色域 - 色域を参照してください。

目標設定 - 詳細設定 - リミテッド (109% 白)

設定値：「オン」/「オフ」

この機能を「オン」に設定すると、「ガンマ (EOTF)」が「1.6」～「2.7」の場合、入力信号の輝度レンジを16～254（10ビット：64～1019）として表示します。「ガンマ (EOTF)」が「1.6」～「2.7」以外の場合、16～235（10ビット：64～940）として表示します。

目標設定 - リセット

現在選択しているカラーモードに設定されている調整目標を初期設定に戻します。

キャリブレーション実行

スケジュールに関係なく、手動でSelfCalibrationを実行することができます。

SelfCalibration

SelfCalibrationの各機能を参照してください。

スクリーン

画面の表示サイズやカラーフォーマットなど、入力信号の詳細を設定します。

画面拡大

設定値：「自動^※1」/「フルスクリーン」/「アスペクト比固定」/「等倍」

モニター画面に表示するサイズを切り替えることができます。

• 「自動」
• 入力信号の解像度情報とアスペクト比情報に応じて、自動的に表示サイズを切り替えます。
• 「フルスクリーン」
• 画面全体に画像を表示します。ただし、表示画像の縦横比が固定されないため、表示画像に歪みが見られる場合があります。
• 「アスペクト比固定」
• 画面全体に画像を表示します。ただし、表示画像の縦横比が固定されるため、水平、垂直のどちらかの方向に画像が表示されない部分が残る場合があります。
• 「等倍」
• 設定した解像度のまま、または入力信号のままの大きさで画像が表示されます。

ニアレストネイバー

設定値：「オフ」/「オン」

画像を拡大して表示するときの補間方式を選択できます。この機能を「オン」に設定すると、ニアレストネイバー方式^※1が有効になり、正確な色表示が可能です。「オフ」に設定すると、周りの画素とバランスの取れた階調で補間するため、滑らかな階調表示が可能です。

ズーム

設定値：「オフ」/「中央」/「左下」/「左上」/「右上」/「右下」

4K2K信号（解像度が4096×2160または3840×2160の信号）を画面に表示している場合、指定した領域を2倍に拡大表示することができます。映像の細部を確認するときなどに便利です。

BT.709色域外警告

設定値：「オフ」/「クリップ」/「オン」

ITU-RのBT.2020規格に準拠した信号を入力している場合、BT.709規格の色域を超える色の表示方法を設定することができます。

• 「オフ」
• BT.2020の色域のまま表示します。
• （モニターに表示される実際の色域は詳細設定 - 色域クリッピングの設定によります。）
• 「クリップ」
• BT.709の色域外の色をBT.709の色域内で表現（クリップ）します。
• 「オン」
• BT.709の色域外の色をグレーで表示します。

輝度警告

設定値：「オフ」/「オン(Yellow)」/「オン(Magenta)」

入力信号に対して、「PQ オプション」で設定した輝度よりも高い輝度をもつ領域（クリッピングされた領域）を確認することができます。

Blue Only

設定値：「オフ」/「オン」

ノイズを確認するときに使用します。

マーカー - マーカー1

設定値：「オフ」/「オン」/「オン (3分割)」

この機能を「オン」に設定すると、マーカーが表示されます。「オン (3分割)」に設定すると、マーカー1とマーカー1を3等分したときの境界線を表示します。

マーカー - マーカー2 / マーカー3

設定値：「オフ」/「オン」

この機能を「オン」に設定すると、マーカーが表示されます。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - タイプ

設定値：「アスペクト」/「Dots (センター)」/「Dots (フリー)」

マーカーのタイプ（位置やサイズを指定する方法）を選択します。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - アスペクト

設定値：「4:3」/「13:9」/「14:9」/「15:9」/「16:9」/「21:9」/「1.85:1」/「2.35:1」/「2.39:1」/「User」

表示するマーカーのアスペクト比を設定します。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - アスペクト（ユーザー）

設定値：「1.00:1」～「3.00:1」

表示するマーカーのアスペクト比を自由に設定します。「アスペクト」で「User」を選択したときのみ設定できます。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - エリアサイズ

設定値：「50.0 %」～「100.0 %」/「User」

エリアのサイズを設定することができます。「タイプ」で「アスペクト」を選択したときのみ設定できます。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - 水平ポジション

設定値：「※1」

マーカーの水平位置を設定します。「タイプ」で「Dots (フリー)」を選択したときのみ設定できます。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - 垂直ポジション

設定値：「※1」

マーカーの垂直位置を設定します。「タイプ」で「Dots (フリー)」を選択したときのみ設定できます。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - 幅

設定値：「※1」

マーカーの幅を設定します。「タイプ」で「Dots (フリー)」または「Dots (センター)」を選択したとき、または「タイプ」で「アスペクト」を選択し、かつ、「エリアサイズ」で「User」を選択したときのみ設定できます。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - 高さ

設定値：「※1」

マーカーの高さを設定します。「タイプ」で「Dots (フリー)」または「Dots (センター)」を選択したとき、または「タイプ」で「アスペクト」を選択し、かつ、「エリアサイズ」で「User」を選択したときのみ設定できます。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - 線の太さ

設定値：「1 dot」～「12 dots」

マーカーの線の太さを設定します。

マーカー - マーカー1設定 / マーカー2設定 / マーカー3設定 - カラー

設定値：「White」/「Red」/「Green」/「Blue」/「Cyan」/「Magenta」/「Yellow」/「Gray」

マーカーの色を設定します。

センターマーカー - センターマーカー

設定値：「オフ」/「オン」

この機能を「オン」に設定すると、センターマーカーが表示されます。

センターマーカー - タイプ

設定値：「クロス (スモール)」 / 「クロス (ラージ)」 / 「対角線」

センターマーカーのタイプを設定します。

センターマーカー - 線の太さ

設定値：「2 dots」～「12 dots」^※1、「1 dot」～「11 dots」^※2

センターマーカーの線の太さを設定します。

センターマーカー - カラー

設定値：「White」/「Red」/「Green」/「Blue」/「Cyan」/「Magenta」/「Yellow」/「Gray」

センターマーカーの線の色を設定します。

本体設定

使用環境やお好みに合わせて、モニター本体の設定をおこないます。

パワーセーブ

設定値：「オン」/「オフ」

外部機器の状態と連動して、モニターを省電力モードにすることができます。

信号が入力されなくなったことを検出してから、約15秒後に省電力モードに移行します。省電力モードに移行すると、画面が非表示になります。

• 省電力モードからの復帰方法
• モニター前面のボタン（を除く）または調整ダイヤルを操作する。
• モニターに信号が入力される（SDI信号入力は除く）。

オフタイマー

設定値：「オフ」/「6h」/「9h」/「12h」/「15h」/「18h」

モニターの電源を自動的に切るための時間を設定します。モニターの電源を入れてから、またはモニターがパワーセーブから復帰してから、ここで設定した時間が経過すると自動的に電源がオフになります。

ランプ輝度

設定値：「オフ」/「1」～「7」

画面表示時の電源ボタンおよび操作ボタンの明るさを設定することができます。

入力スキップ

設定値：「スキップ」/「-」

入力信号^※1を切り替えるときに、使用しない入力信号をスキップすることができます。

モードスキップ

設定値：「スキップ」/「-」

モード^※1を選択するときに、使用しないモードをスキップすることができます。表示するモードが限定されている場合や、表示状態をむやみに変更したくない場合にご利用ください。

カスタムキー - [F1]

設定値：「S-GAMMA -Quick Check-」/「オフ」/「入力レンジ」/「ズーム」/「BT.709色域外警告」/「輝度警告」/「カラーモードリターン」/「インフォメーション」/「タイムコード」/「マーカー1」/「マーカー2」/「マーカー3」/「センターマーカー」/「Blue Only」/「Pixel Inspection」

[F1]キーに割り当てる機能を設定することができます。

カスタムキー - [F2]

設定値：「EOTF -Quick Check-」/「オフ」/「入力レンジ」/「ズーム」/「BT.709色域外警告」/「輝度警告」/「カラーモードリターン」/「インフォメーション」/「タイムコード」/「マーカー1」/「マーカー2」/「マーカー3」/「センターマーカー」/「Blue Only」/「Pixel Inspection」

[F2]キーに割り当てる機能を設定することができます。

カスタムキー - [F3]

設定値：「BRIGHT -Quick Check-」/「オフ」/「入力レンジ」/「ズーム」/「BT.709色域外警告」/「輝度警告」/「カラーモードリターン」/「インフォメーション」/「タイムコード」/「マーカー1」/「マーカー2」/「マーカー3」/「センターマーカー」/「Blue Only」/「Pixel Inspection」

[F3]キーに割り当てる機能を設定することができます。

カスタムキー - [F4]

設定値：「BLACK -Quick Check-」/「オフ」/「入力レンジ」/「ズーム」/「BT.709色域外警告」/「輝度警告」/「カラーモードリターン」/「インフォメーション」/「タイムコード」/「マーカー1」/「マーカー2」/「マーカー3」/「センターマーカー」/「Blue Only」/「Pixel Inspection」

[F4]キーに割り当てる機能を設定することができます。

USB選択

設定値：「USB–1」/「USB–2」

1台のモニターに2台の外部機器を接続している場合、入力信号^※1とUSBアップストリームポートを関連づけることができます。これにより、入力信号の切り替えに連動して、USBポートが自動的に切り替わります。2台の外部機器で1台のモニターをキャリブレーションする場合でもUSBケーブルを接続し直す必要はありません。また、マウスやキーボードなどのUSB機器をモニターに接続して2台の外部機器で使用することができるようになります。

初期設定値は、次のとおりです。

Remote Control (GPI)

リモートコントロール（GPI）機能の設定をおこないます。

Pin 1 / Pin 2 / Pin 3 / Pin 4 / Pin 6 / Pin 7 / Pin 8

設定値：「Signal」 / 「Input Range」 / 「Color Mode」 / 「PQ Option」 / 「Marker」 / 「Warning」 / 「Zoom」 / 「Other Functions」 / 「Off」

リモートコントロール（GPI）機能を使用する場合に、「Pin 1」～「Pin 8」に特定の機能を設定します。

「Pin 5」はGNDとなるため、設定できません。

Signal

設定値：「SDI Single 1」 / 「SDI Single 2」 / 「SDI Single 3」 / 「SDI Single 4」 / 「SDI Dual 1&2」 / 「SDI Dual 3&4」 / 「SDI Quad」 / 「DisplayPort」 / 「HDMI」 / 「ST 2110」

リモートコントロール（GPI）機能で有効にする入力信号の種類を設定します。

Input Range

設定値：「Auto^※1」 / 「Full」 / 「Limited (109% White)」 / 「Limited」 / 「SDI Full」

リモートコントロール（GPI）機能で有効にする入力レンジの種類を設定します。

Color Mode

設定値：「Prev. Color Mode」 / 「BT.709」 / 「BT.2020」 / 「DCI-P3」 / 「PQ_THEATER」 / 「PQ_DCI-P3」 / 「PQ_BT.2100」 / 「HLG_BT.2100」 / 「CAL1」 / 「CAL2」 / 「SYNC_SIGNAL」

リモートコントロール（GPI）機能で有効にするカラーモードの種類を設定します。

PQ Option

設定値：「Auto^※1」 / 「300cd/㎡ Clipping」 / 「500cd/㎡ Clipping」 / 「1000cd/㎡ Clipping」 / 「4000cd/㎡ Emulation」 / 「10000cd/㎡ Emulation」

リモートコントロール（GPI）機能で有効にするPQオプションの種類を設定します。

Marker

設定値：「Marker 1」 / 「Marker 2」 / 「Marker 3」 / 「Marker 1 (3 division grid)^※1」 / 「センターマーカー」

リモートコントロール（GPI）機能で有効にするマーカーの種類を設定します。

Warning

設定値：「BT.709 Gamut Warning^※1」 / 「BT.709 Gamut Warning (Clip)^※1」 /「Luminance Warning (Yellow)^※1」 / 「Luminance Warning (Magenta)^※1」

リモートコントロール（GPI）機能で有効にするWarningの種類を設定します。

Zoom

設定値：「Center」 / 「Upper Left」 / 「Upper Right」 / 「Lower Left」 / 「Lower Right」

リモートコントロール（GPI）機能で有効にするズームの種類を設定します。

Other Functions

設定値：「Power (DC)」 / 「Time Code」 / 「Nearest Neighbor」 / 「Blue Only」 / 「Information」

リモートコントロール（GPI）機能で有効にするその他の機能を設定します。

IP Network Settings

IPネットワークの接続設定をおこないます。

Primary Settings / Secondary Settings

Primary / Secondaryのポート設定をおこないます。

RS-FEC

設定値：「無効」 / 「有効」

IPネットワークのエラーを訂正し信頼性を向上するためのコード（RS-FEC：Reed-Solomon Forward Error Correction）の有効 / 無効を設定します。

DHCP

設定値：「無効」 / 「有効」

DHCPの有効 / 無効を設定します。

IP Address

設定値：「000.000.000.000」～「255.255.255.255」

IPアドレスを設定します。

Subnet Mask

設定値：「000.000.000.000」～「255.255.255.255」

サブネットマスクのアドレスを設定します。

Default Gateway

設定値：「000.000.000.000」～「255.255.255.255」

ゲートウェイのアドレスを設定します。

MAC Address

設定値：「**-**-**-**-**-**」

MACアドレスが表示されます。

PTP Settings

PTP設定をおこないます。

PTP Mode

設定値：「Multicast」 / 「Hybrid」 / 「Unicast」

PTPモードを設定します。

Domain Number

設定値：「0」～「127」

PTPで同期するグループを設定します。

NMOS Settings

NMOS関連の設定をおこないます。

mDNS Mode

設定値：「無効」 / 「有効」

Service discoveryにmDNSを使用するかしないかを設定します。

DNS Server Address

設定値：「000.000.000.000」～「255.255.255.255」

使用するDNS ServerのIPアドレスを設定します。

Registry Mode

設定値：「Auto」 / 「Manual」

RegistryアドレスとRegistryポートをマニュアル設定するか否かを指定します。

Registry Address

設定値：「000.000.000.000」～「255.255.255.255」

NMOS RegistryのIPアドレスを設定します。

Registry Port

設定値：「0」～「65535」

NMOS Registryのポート番号を表示します。

Network Status

ネットワークのPrimary / Secondaryのステータスを表示します。

Current IP

設定値：「***.***.***.***」

現在有効なIPアドレスを表示します。

Subnet Mask

設定値：「***.***.***.***」

現在有効なサブネットマスクを表示します。

Gateway

設定値：「***.***.***.***」

デフォルトゲートウェイを表示します。

SFP

設定値：「Up」 / 「Down」 / 「Rx Loss」 / 「Tx Fault」 / 「Start Up」 /「Unplugged」 / 「Over Current」

SFPモジュールおよび回路状態を表示します。

PTP

設定値：「※1」～「※2」

PTPの同期先およびロック状態を表示します。

Clock identifer

設定値：「**:**:**:**:**:**:**:**」

PTP同期先のグランドマスタークロック識別子を表示します。

VidFlowCnt

設定値：「0」～「4,294,967,295」

Video Flowのカウント値を表示します。

AncFlowCnt

設定値：「0」～「4,294,967,295」

Ancillary Flowのカウント値を表示します。

NMOS Information

NMOS情報を表示します。

DNS Registry Service

設定値：「****************

****************

****************

****************」

使用するDNS Registry Serviceの先頭64文字表示します。

DNS Server Address

設定値：「***.***.***.***」

使用するDNS ServerのIPアドレスを表示します。

Registry Address

設定値：「***.***.***.***」

NMOS RegistryのIPアドレスを表示します。

Registry Port

設定値：「0」～「65535」

NMOS Registryのポート番号を表示します。

NMOS

設定値：「Discovering」 / 「Connecting」 / 「Connected」

NMOSの接続状態を表示します。

IP Flow Reset

設定値：「OK」 / 「キャンセル」

IP Flowのリセットをおこないます。

IP Module Reset

設定値：「OK」 / 「キャンセル」

IP Moduleのリセットをおこないます。

オールリセット

次の設定を除く、すべての設定内容を初期設定に戻します。

• 「IP Network Settings 」の設定
• 「管理者設定」メニュー内の設定

言語選択

設定値：「英語」/「ドイツ語」/「フランス語」/「スペイン語」/「イタリア語」/「スウェーデン語」/「日本語」/「簡体中国語」/「繁体中国語」

メニューやメッセージの表示言語を選択することができます。

インフォメーション

モニターの情報（製品名、製造番号（S/N）、ファームウェアバージョン、使用時間）と、入力信号の情報を確認することができます。

例：
