はじめに

このたびは当社カラー液晶モニターをお買い求めいただき、誠にありがとうございます。

特長

大型モニター

42.5型の大型モニターで、解像度3840×2160（UHD）に対応した液晶パネルを搭載しています。

マルチ画面表示

USB Type-C®（以降USB-C®）ケーブル1本の接続で映像表示と電力供給に対応

この製品はUSB-Cコネクタを搭載しており、映像信号の受信（DisplayPort™ Alt Mode）と電力供給（USB Power Delivery）に対応しています。

ノートPCの外部モニターとして使用しながら、ノートPCへ電力を最大94 W供給できます。

参考

  • 映像信号を表示するには、接続する機器が映像信号の送信（DisplayPort Alt Mode）に対応している必要があります。
  • 電力を供給するには、接続する機器がUSB Power Deliveryによる充電機能に対応している必要があります。
  • 次のUSBケーブルを使用した場合のみ、最大94 Wの電力供給が可能です。
  • CC200SS-5AまたはCC200SSW-5A
  • CC100（別売オプション）
  • モニターが省電力モードの場合でも、接続している機器の充電ができます。
  • モニターの電源がオフの場合でも、「Administrator Settings」メニューの「Compatibility Mode」の設定が「On」のときは、接続している機器の充電ができます（主電源スイッチオフ時は除く）。

リモコンによる簡単操作

付属のリモコンで各種調整 / 設定が可能です。複数のEV4340Xを近くに設置する環境では、モニターのIDとリモコンのIDを設定することで、最大4台のEV4340Xを個別に操作することができます（複数のEV4340Xを使用する参照）。

USB機器を2台のコンピュータで共有

1台のモニターに2台のコンピュータを接続している場合、モニターに接続したマウスやキーボードなどのUSB機器を、2台のコンピュータで切り替えて使うことができます（USB機器を2台のコンピュータで共有する参照）。

消費電力削減

画面の明るさを自動的に調整し、消費電力※1を抑える機能を搭載しています。「EcoView設定」メニューで、電力削減量、CO2削減量、省エネレベルを確認できます（Ecoに使う参照）。

  1. 参考値
    最大消費電力243 W（外部負荷接続時）、標準消費電力31 W（輝度120 cd/m2、USB機器非接続、外部負荷非接続、全白表示、DisplayPort入力のみ、製品初期値）

Screen InStyleでもっと便利に

モニターコントロールユーティリティ「Screen InStyle（スクリーンインスタイル）」を使うと、モニターをもっと便利に使えます。

参考

  • Screen InStyleは、当社のWebサイト（www.eizo.co.jp ）からダウンロードできます。

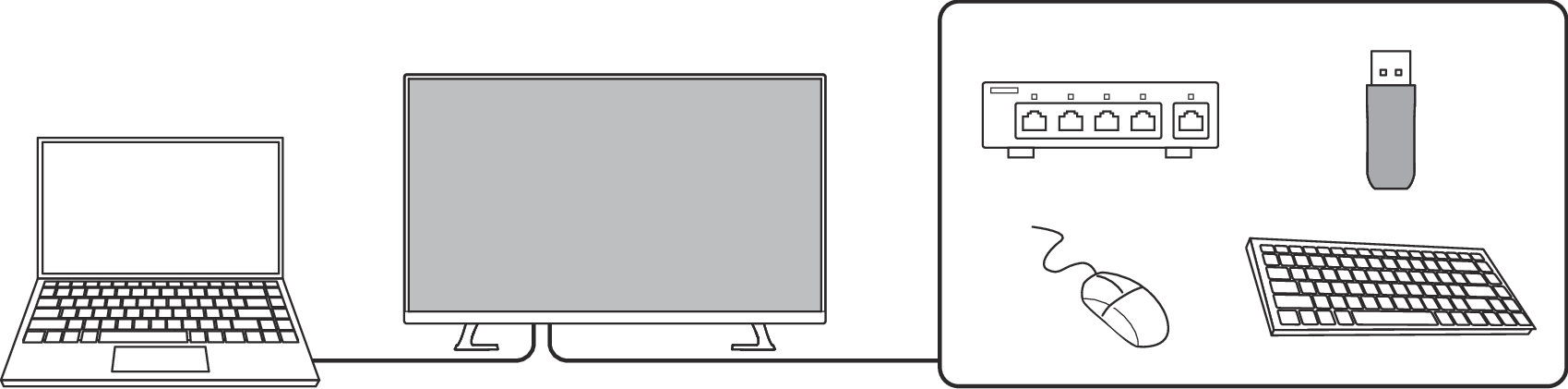

ドッキングステーション機能

この製品はドッキングステーション機能として、LANポートとUSBハブを搭載しています。USB-Cケーブルを接続することで、LANポートを搭載していないノートPCやタブレット機器でも安定したネットワーク環境を利用できます。また、USB対応の周辺機器の利用やスマートフォンの充電ができます（ドッキングステーション機能の使用方法参照）。

各部の名称と機能

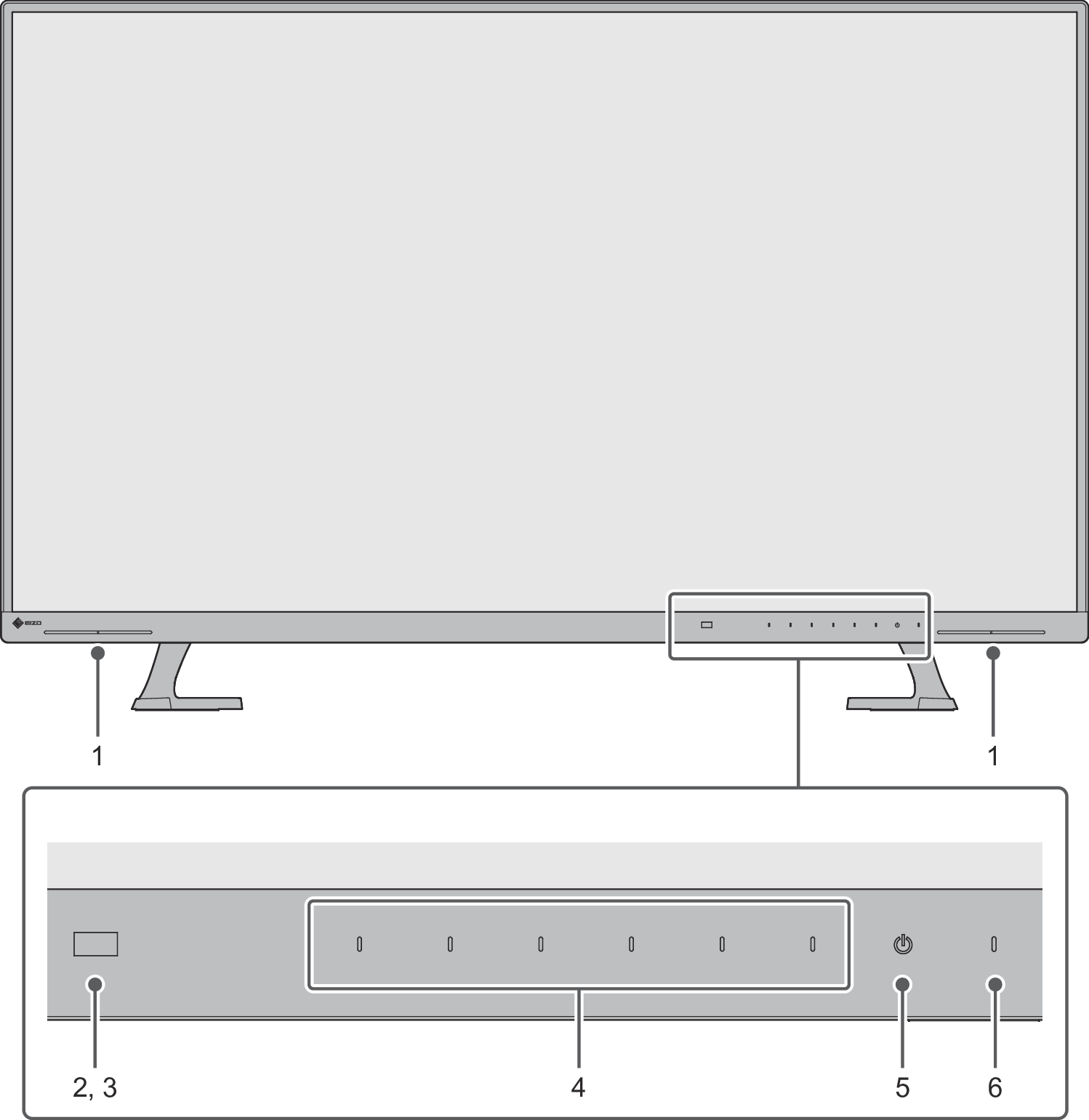

前面

  1. スピーカー

音声を出力します。

  1. リモコン受光部

リモコンからの信号を受信します。

  1. 外光センサー

周囲の明るさを検知します。Auto EcoViewを使用すると、周囲の明るさに合わせて、画面の明るさが自動的に調整されます（Auto EcoView（オートエコビュー）参照）。

  1. 操作スイッチ

メニューを表示します。操作ガイドに従って操作します（設定メニューの基本操作方法参照）。

  1. 電源スイッチ

電源のオン / オフを切り替えます。

  1. 電源ランプ

モニターの動作状態を表します。

白： 通常動作モード

橙： 省電力モード

消灯： 主電源 / 電源オフ

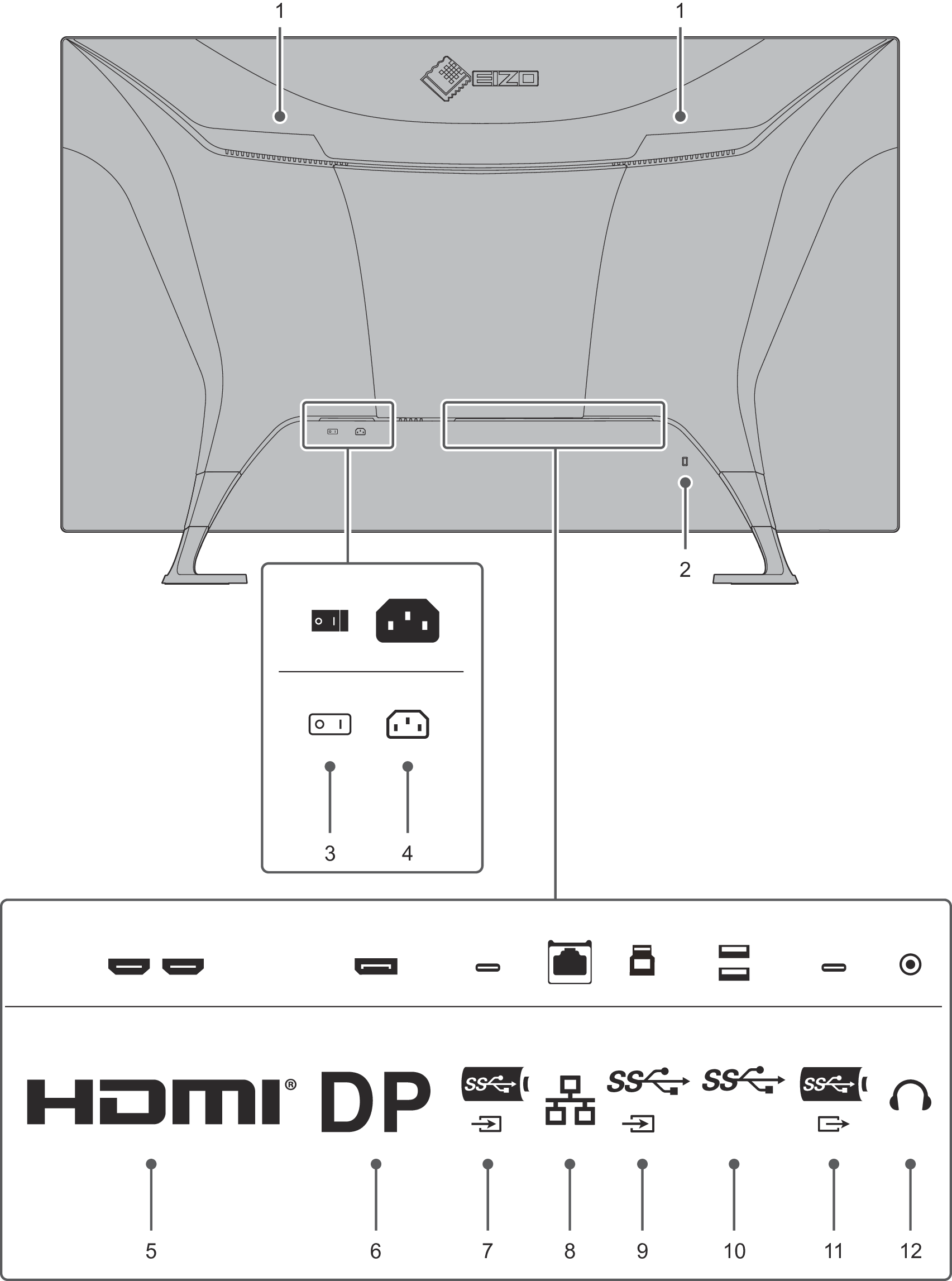

背面

  1. ハンドル

運搬用のハンドルです。

  1. 盗難防止用ロック

Kensington社製のMicroSaverセキュリティシステムに対応しています。

  1. 主電源スイッチ

主電源のオン / オフを切り替えます。

：オン、：オフ

  1. 電源コネクタ

電源コードを接続します。

  1. HDMIコネクタ

HDMI出力のあるコンピュータを接続します。

  1. DisplayPortコネクタ

DisplayPort出力のあるコンピュータを接続します。

  1. USB-Cコネクタ
    （アップストリーム）

USB-C出力のあるコンピュータを接続します。USB接続が必要なソフトウェアやドッキングステーション機能（ドッキングステーション機能の使用方法参照）を使用するためのUSB信号も伝送されます。

  1. LANポート

ドッキングステーション機能（ドッキングステーション機能の使用方法参照）のネットワーク接続を使用する場合に、ネットワークハブやルーターとLANケーブルで接続します。

  1. USB-Bコネクタ
    （アップストリーム）

USB接続が必要なソフトウェアを使用する場合にUSBケーブルを接続します。

  1. USB-Aコネクタ
    （ダウンストリーム）

USBに対応している周辺機器と接続できます（ドッキングステーション機能の使用方法参照）。

  1. USB-Cコネクタ
    （ダウンストリーム）
  1. ヘッドホンジャック

ヘッドホンを接続します。

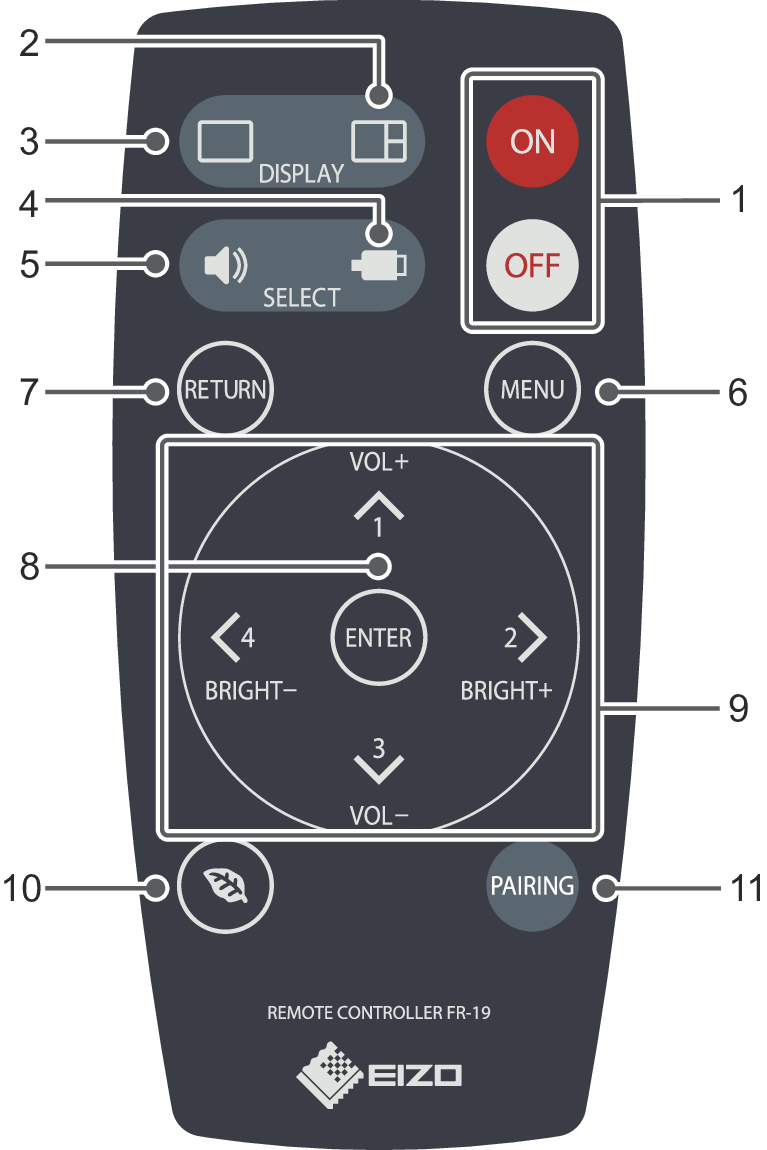

リモコン

名称

説明

  1. ON / OFF

電源のオン / オフを切り替えます。

  1. （PbyP切り替えボタン）

1画面表示している際は、PbyP / PinP表示に切り替えます（PbyP表示への切り替え、PinP表示への切り替え参照）。

PbyP / PinP表示している際は、「PbyP / PinP設定」メニューを表示 / 終了します（PbyP設定、PinP設定参照）。

  1. （入力信号切り替えボタン）

入力信号を切り替えます（入力信号を切り替える参照）。

PbyP / PinP表示している際は、1画面表示に切り替えます。

  1. （USBポート切り替えボタン）

PbyP / PinP表示している際、有効にするUSB（アップストリーム）ポートを切り替えます（USBポートを切り替える（PbyP表示）、USBポートを切り替える（PinP表示）参照）。

  1. （音声切り替えボタン）

PbyP / PinP表示している際、出力する画面の音声を切り替えます（音声を切り替える（PbyP表示）、音声を切り替える（PinP表示）参照）。

  1. MENU

設定メニューを表示 / 終了します。

  1. RETURN

メニュー操作時、メニューを1つ前の画面に戻します。

  1. ENTER

各メニューの調整項目を決定したり、調整結果を保存します。

  1. （VOL+） / （BRIGHT+） / （VOL-） / （BRIGHT-）

設定メニューの選択や、機能の調整または設定をします。

  1. （EcoView設定ボタン）

「EcoView設定」メニューを表示 / 終了します。

  1. PAIRING

「モニター ID」と「リモコン ID」を表示します。

カーソルボタンとの操作により、リモコンのIDを設定します。

モニター1台で使用する際は、必要ありません。

リモコンについて

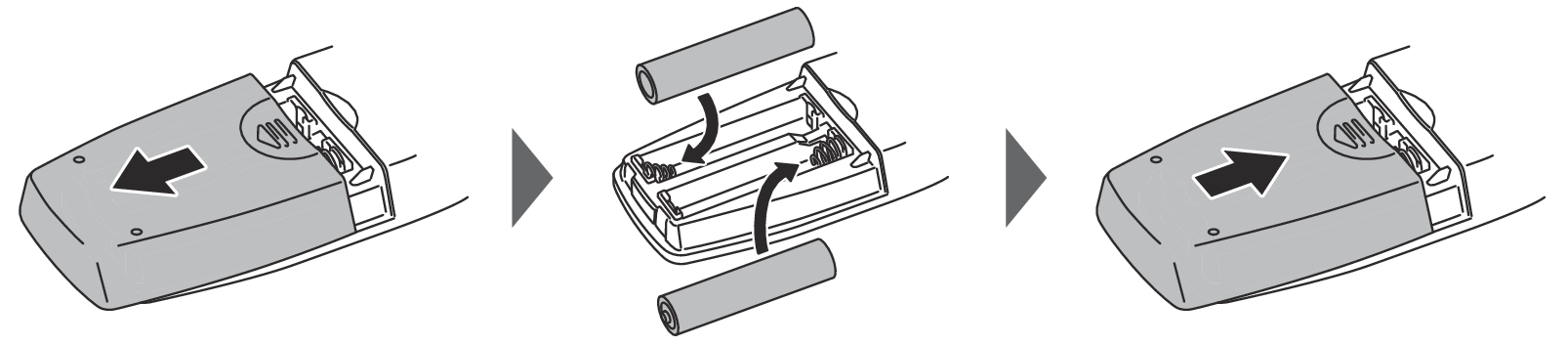

電池の着脱方法

  1. リモコンの底面を上にし、矢印の方向にスライドさせ、カバーを取り外します。
  2. リモコンの「+（プラス）」極と「－（マイナス）」極の表示に合わせて、電池（単4形×2個）を入れます。
  3. カバーを元に戻します。

※電池を外す場合は、手順2で電池を取り出します。

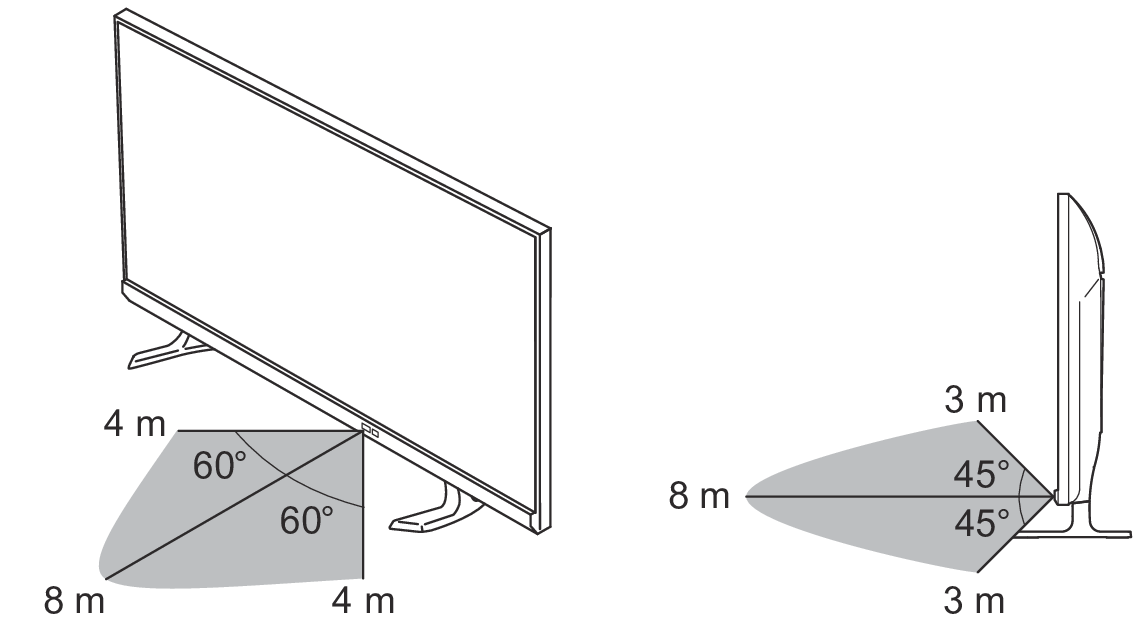

リモコン受信範囲

リモコンは図の範囲から操作してください。

対応解像度

〇：対応、－：非対応

解像度

垂直走査周波数（Hz）

1画面表示 /

PinP表示

PbyP表示

PbyP-A

PbyP-B

PbyP-C

PbyP-D

PbyP-E

PbyP-F

PbyP-G

640×480

59.940

○

○

○

○

○

○

○

○

640×480

60.000

○

○

○

○

○

○

○

○

720×400

70.087

○

○

○

○

○

○

○

○

720×480

60.000

○

○

○

○

○

○

○

○

720×480

59.940

○

○

○

○

○

○

○

○

720×576

50.000

○※1

○※1

○※1

○※1

○※1

○※1

○※1

○※1

800×600

60.317

○

○

○

○

○

○

○

○

1024×768

60.004

○

○

○

○

○

○

○

○

1280×720

50.000

○※1

○※1

○※1

○※1

○※1

○※1

○※1

○※1

1280×720

59.855

○

○

○

○

○

○

○

○

1280×720

59.940

○

○

○

○

○

○

○

○

1280×720

59.979

○

○

○

○

○

○

○

○

1280×720

60.000

○

○

○

○

○

○

○

○

1280×800

59.810

○

○

○

○

○

○※2

○

－

1280×800

59.910

○

○

○

○

○

○※2

○

－

1280×1024

60.020

○

○

○

○

○

○

○

－

1280×1600

59.910

－

○

－

－

－

－

－

－

1280×2160

29.952

－

－

－

○※1

－

－

－

－

1280×2160

59.928

－

－

－

○

－

－

－

－

1600×900

60.000

○

○

○

－

○

○

○

－

1600×1200

60.000

○

○

○

－

－

－

○

－

1680×1050

59.883

○

○

○

－

○

○

○

－

1680×1050

59.954

○

○

○

－

○

○

○

－

1920×1080

29.970

○

○

○

－

○

○

○

－

1920×1080

30.000

○

○

○

－

○

○

○

－

1920×1080

50.000

○※1

○※1

○※1

－

○※1

○※1

○※1

－

1920×1080

59.940

○

○

○

－

○

○

○

－

1920×1080

60.000

○

○

○

－

○

○

○

－

1920×1200

59.885

○

○

○

－

－

－

○

－

1920×1200

59.950

○

○

○

－

－

－

○

－

1920×2160

29.952

－

○※1

－

－

－

－

－

－

1920×2160

59.988

－

○

－

－

－

－

－

－

2560×1440

59.951

○

－

○

－

－

－

－

－

2560×2160

29.994

－

－

○※1

－

－

－

－

－

2560×2160

59.940

－

－

○

－

－

－

－

－

3840×1080

29.970

－

－

－

－

○※1

－

－

－

3840×1080

59.968

－

－

－

－

○

－

－

－

3840×1440

29.988

－

－

－

－

－

－

○※1

－

3840×1440

59.968

－

－

－

－

－

－

○

－

3840×2160

29.970

○※1

－

－

－

－

－

－

－

3840×2160

29.981

○

－

－

－

－

－

－

－

3840×2160

30.000

○※1

－

－

－

－

－

－

－

3840×2160

50.000

○

－

－

－

－

－

－

－

3840×2160

59.940

○※3

－

－

－

－

－

－

－

3840×2160

59.997

○※3※4

－

－

－

－

－

－

－

3840×2160

60.000

○※3

－

－

－

－

－

－

－

  1. HDMIの場合に有効です。
  2. DisplayPort、USB-Cの場合に有効です。
  3. HDMIのSignal Formatが「4K 60Hz」の場合に有効です。
  4. DisplayPort、USB-CのSignal Formatが「4K 60Hz / USB 2.0」の場合に有効です。

参考

  • スキャン方式はプログレッシブにのみ対応しています。
