基本の調整 / 設定

この章では、モニター前面のボタンを押すことで設定できる基本の機能を説明します。

設定メニューを使って詳細に調整 / 設定する方法については、詳細な調整 / 設定を参照してください。

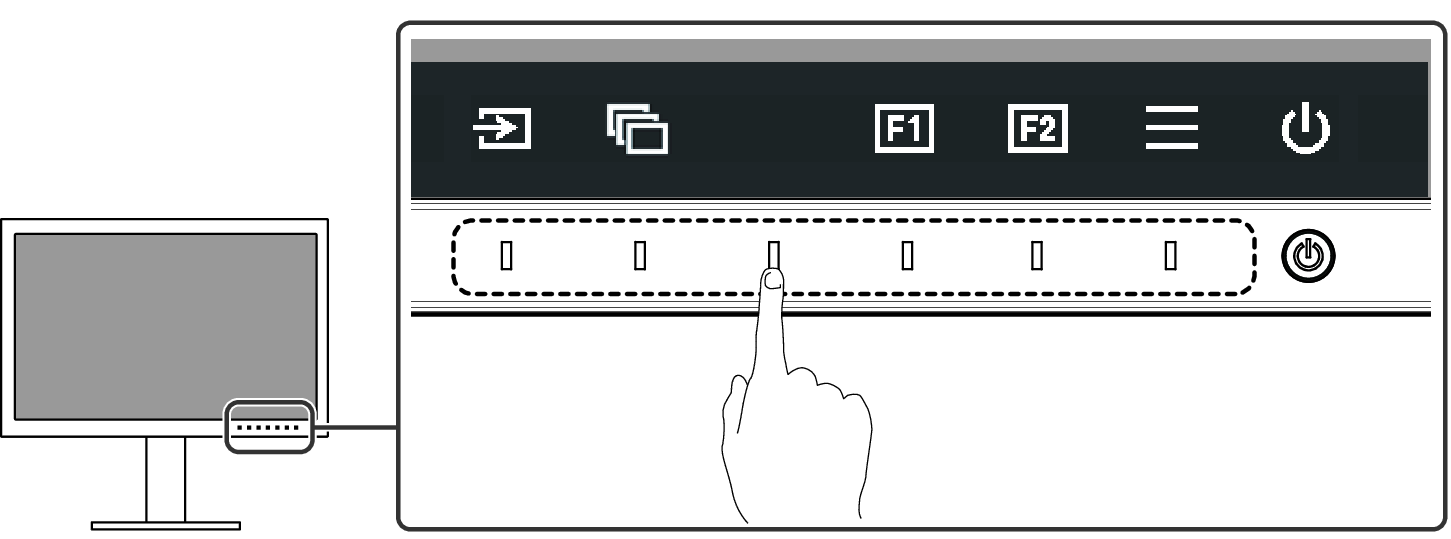

スイッチの操作方法

  1. いずれかのスイッチに触れます（を除く）。
  2. 画面に操作ガイドが表示されます。

  4. 参考

    • 表示された操作ガイドに直接触れるのではなく、操作ガイドの下のスイッチに触れることで調整や設定をおこないます。
  5. 調整 / 設定したいスイッチに触れます。
  6. 調整 / 設定メニューが表示されます。
    （サブメニューが表示される場合もあります。その場合は、で調整 / 設定したい項目を選択し、を選択します。）
  7. 各スイッチで調整 / 設定し、を選択して確定します。
  8. を選択してメニューを終了します。

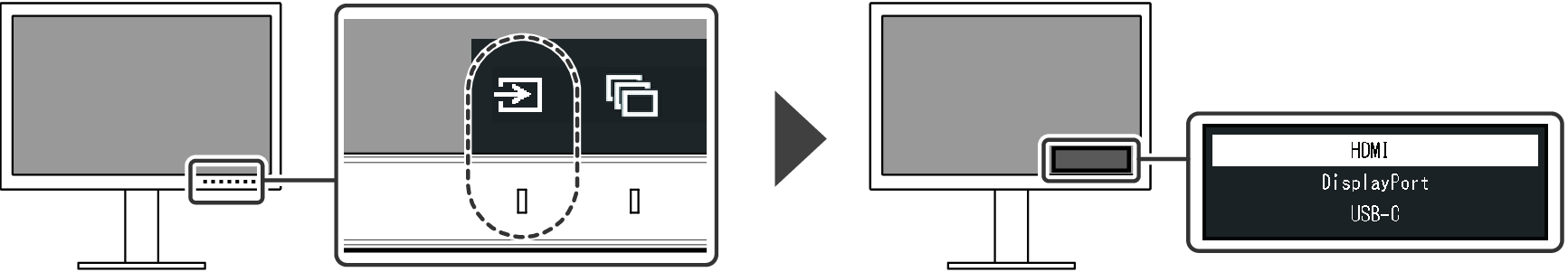

入力信号を切り替える

モニターに複数の信号を入力している場合、画面に表示する信号を切り替えることができます。

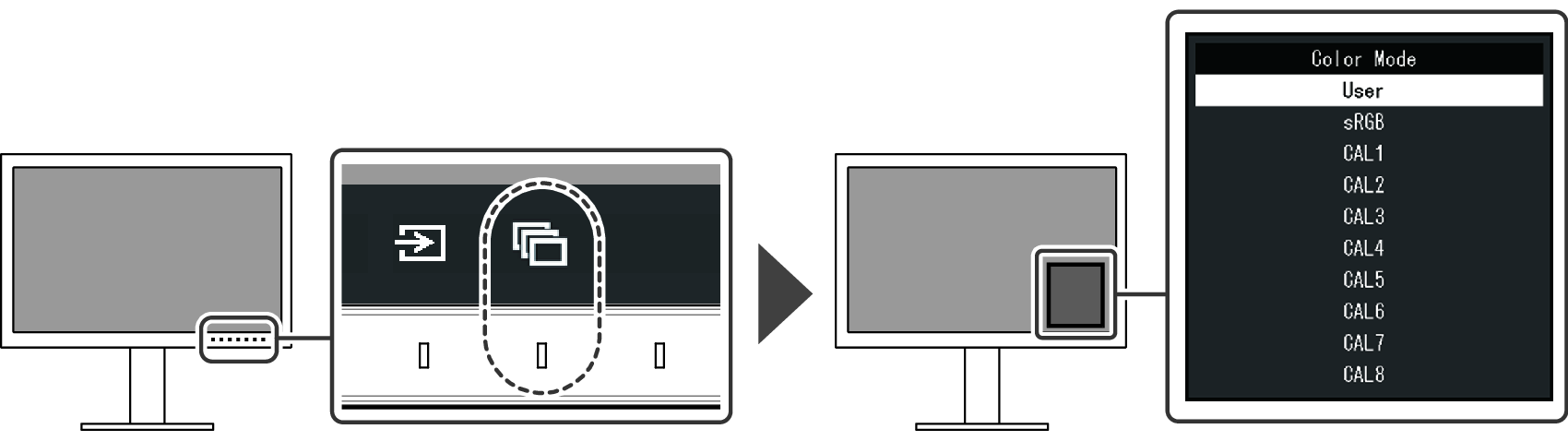

表示モード(カラーモード)を切り替える

モニターの用途に応じた表示モードに簡単に切り替えることができます。

モードの種類

Standard Mode

モニターの設定メニューを使用して色の調整をおこなうモードです。

カラーモード

目的

User

各カラーモードにおける詳細な設定値については、カラーモードの設定値を参照してください。

sRGB

Advanced Mode

カラーマネージメントソフトウェア「ColorNavigator 7」を使用して、モニターの表示調整をおこなうモードです。

カラーモード

目的

CAL1

ColorNavigator 7による調整状態で表示します。

CAL2

CAL3

CAL4

CAL5

CAL6

CAL7

CAL8

カラーモードの設定値

項目

カラーモード

User

sRGB

CAL1 / CAL2 / CAL3 / CAL4 / CAL5 / CAL6 / CAL7 / CAL8

輝度（cd/㎡）

200

120

－

色温度

6500 K

D65

－

ガンマ (EOTF)

2.2

sRGB

－

色域

Native

sRGB

－

詳細設定

色相

0

0

－

彩度

0

0

－

色域クリッピング

オン

オフ

－

ゲイン

Red



－

Green

色温度から算出

－

Blue



－

6色

Magenta

色相

0

0

－

彩度

0

0

－

明度

0

0

－

Red

色相

0

0

－

彩度

0

0

－

明度

0

0

－

Yellow

色相

0

0

－

彩度

0

0

－

明度

0

0

－

Green

色相

0

0

－

彩度

0

0

－

明度

0

0

－

Cyan

色相

0

0

－

彩度

0

0

－

明度

0

0

－

Blue

色相

0

0

－

彩度

0

0

－

明度

0

0

－

参考

  • 「CAL1 / CAL2 / CAL3 / CAL4 / CAL5 / CAL6 / CAL7 / CAL8」は、ColorNaviagtor 7を使用して設定します。
  • カラーモードは、入力信号ごとに設定されます。
  • 各項目の詳細は、カラー調整を参照してください。
  • 特定のモードを選択できないようにすることができます。詳細は、モードスキップを参照してください。
