スタンドの取り外し / 取り付け

スタンド取り外し方法

この製品はスタンド部分を取り外すことができます。

注意点

  • モニターは重いため、モニターの持ち運びやスタンドの脱着のためにモニターを倒したり起こしたりするときは、必ず2人以上でおこなってください。落としたりするとけがや故障の原因になります。
  • モニターを持ち運ぶときは、モニター背面のハンドルと画面の下部をしっかりと持ってください。落としたりするとけがや故障の原因になります。
  • モニターを持ち運ぶときは、あらかじめ接続コードやオプション品を外してください。運搬中にコードを引っ掛けたり、オプション品が外れたりすると、けがや故障の原因になります。
  1. 液晶パネル面が傷つかないよう、安定した場所に柔らかい布またはクッションを敷き、液晶パネル面を下に向けて置きます。

  2. 注意点

    • スタンドが置いた面に干渉しないようにしてください。

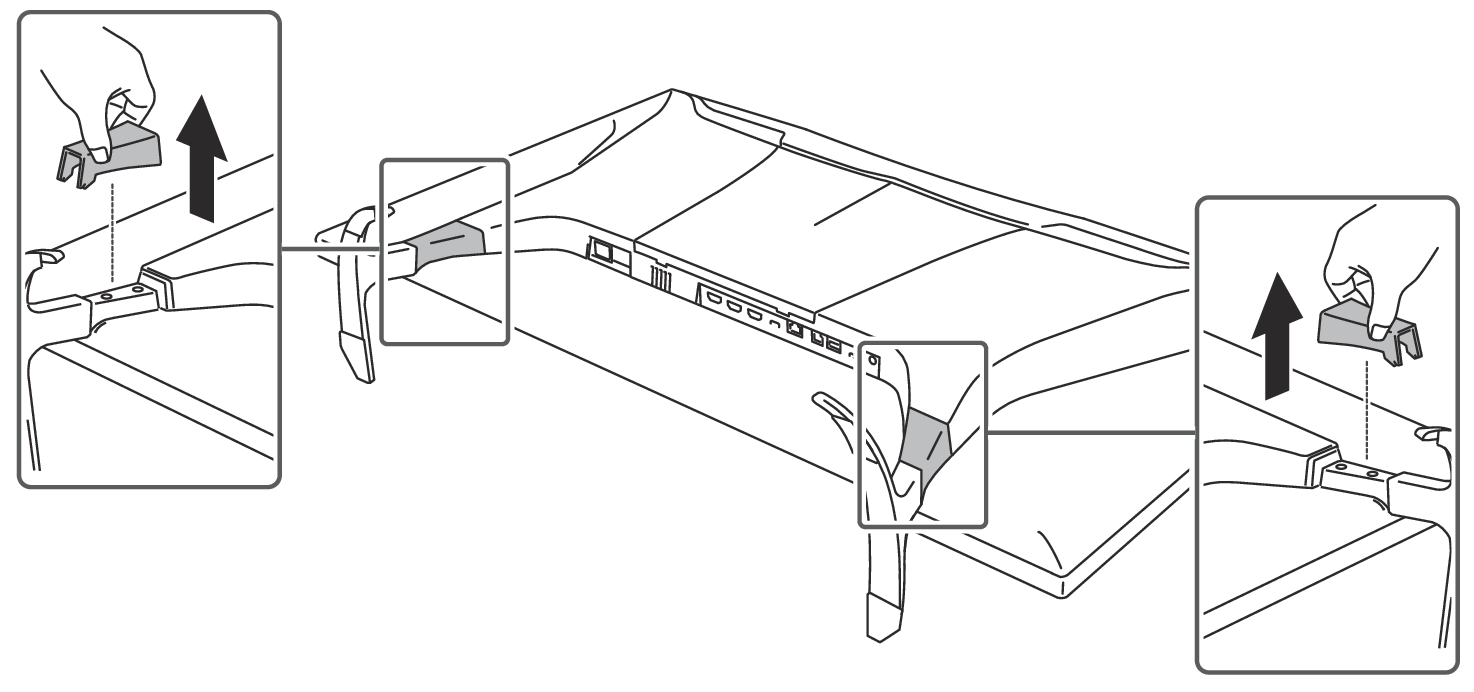

  4. スタンドカバー（左 / 右）を手でつまみ取り外します。

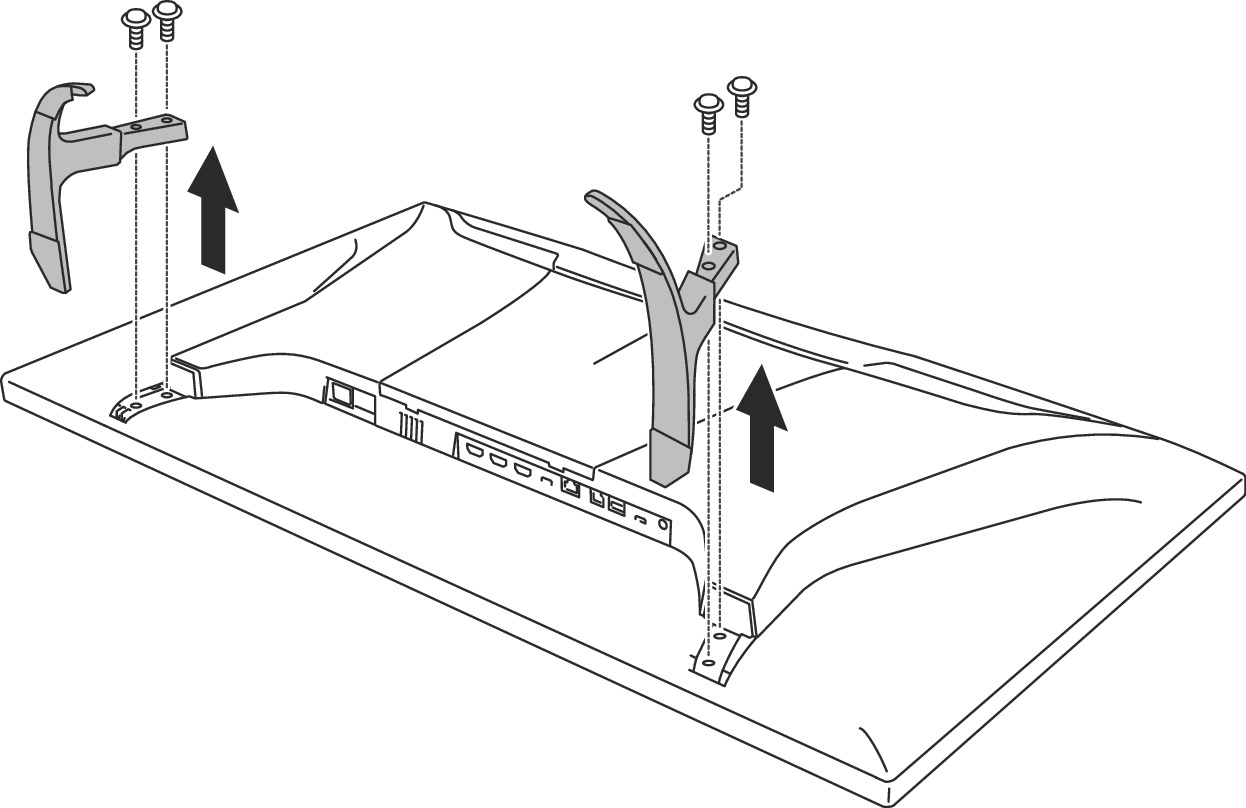

  6. スタンドを固定しているねじ（M4、左右各2本）を外し、スタンド（左 / 右）を取り外します。

アーム取り付け方法

この製品はスタンド部分を取り外すことによって、別のアームやスタンドに取り付けることが可能になります。

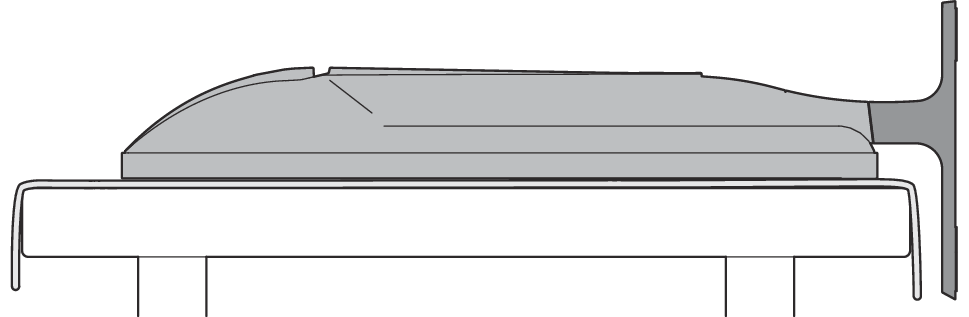

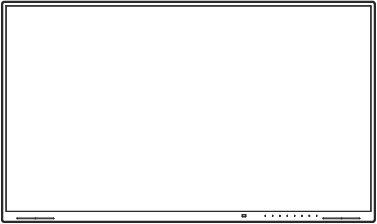

アームまたはスタンド取り付け時の設置可能な方向および可動範囲（チルト角）は次のとおりです。

注意点

  • 取り付けの際は、アームまたはスタンドの取扱説明書の指示に従ってください。
  • 他社製のアームまたはスタンドを使用する場合は、次の点をアームまたはスタンドメーカーにご確認の上、VESA規格準拠のものを選択してください。
  • 取り付け部のねじ穴間隔：200 mm×200 mmまたは100 mm×100 mm
  • アームまたはスタンドのVESAマウント部外観寸法：240 mm×240 mm以下
  • プレート部の厚み：2.6 mm
  • 許容質量：モニター本体の質量（スタンドなし）とケーブルなどの装着物の総質量に耐えられること
  • ケーブル類は、アームまたはスタンドを取り付けた後に接続してください。
  • モニターおよびアームまたはスタンドは重いため、落としたりするとけがや故障の原因になります。
  • 定期的にねじの締め付けを確認してください。締め付けが不十分な場合、モニターが外れ、けがや故障の原因になります。
  1. 液晶パネル面が傷つかないよう、安定した場所に柔らかい布またはクッションを敷き、液晶パネル面を下に向けて置きます。

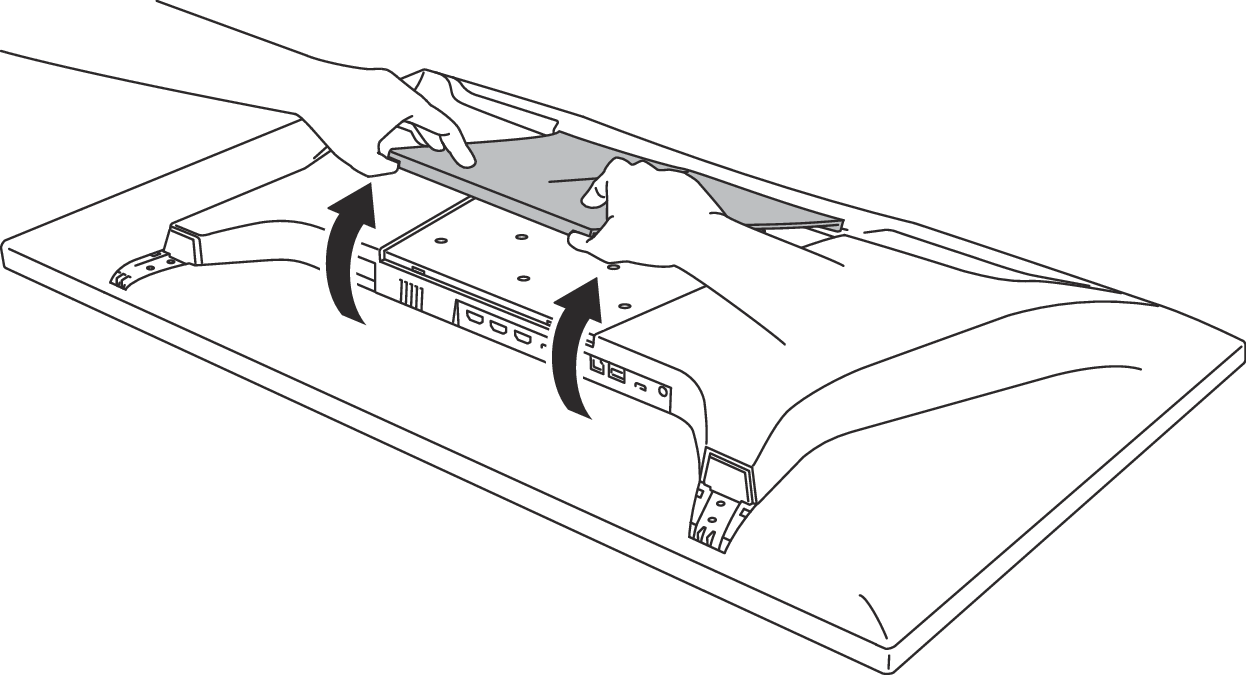

  2. モニターのカバーを取り外します。
  4. モニターにアーム（またはスタンド）を取り付けます。
  5. 取り付けには次の条件を満たす市販のねじをご使用ください。
  6. 取り付け部のねじ穴間隔200 mm×200 mmに取り付ける場合
  7. 呼び径：M6
  8. 長さ：11.6 mm以上13.4 mm以下（ワッシャーを使う場合は、ワッシャーの厚みを追加）
  9. 取り付け部のねじ穴間隔100 mm×100 mmに取り付ける場合
  10. 呼び径：M4
  11. 長さ：9.8 mm以上12.4 mm以下（ワッシャーを使う場合は、ワッシャーの厚みを追加）

元のスタンドの取り付け方法

  1. 液晶パネル面が傷つかないよう、安定した場所に柔らかい布またはクッションを敷き、液晶パネル面を下に向けて置きます。
  2. オプションアーム（またはオプションスタンド）を固定しているねじを外し、オプションアーム（またはオプションスタンド）を取り外します。
  3. 元のモニターのカバーを取り付けます。
  5. 元のスタンド（左 / 右）を取り付け、元のねじ（M4、左右各2本）で固定します。
  7. 元のスタンドカバー（左 / 右）を取り付けます。

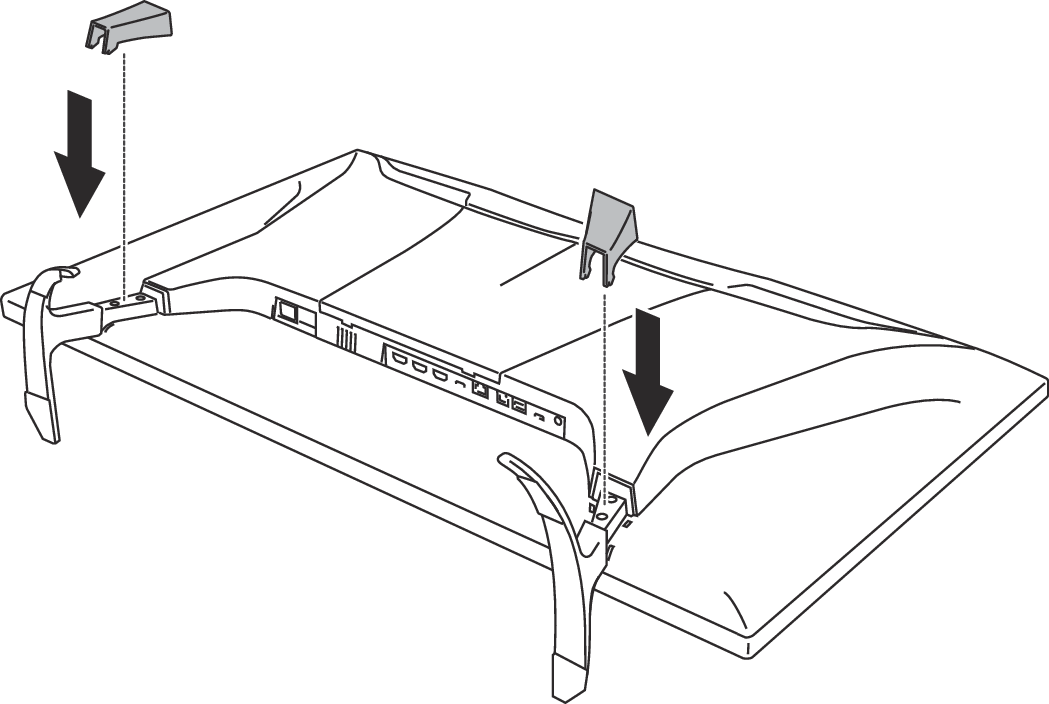

    スタンドカバーのツメ（4か所）を本体の穴に合わせてまっすぐに押し込みます。
