スタンドの取り外し / 取り付け

スタンド取り外し方法

この製品はスタンド部分を取り外すことができます。

注意点

  • 取り外したスタンドを昇降させないでください。モニター本体を取り付けていない状態でスタンドを昇降させると、けがや故障の原因となります。
  • モニターおよびスタンドは重いため、落としたりするとけがや故障の原因になります。



  1. モニターの高さを最上部まで上げます。

  2. 注意点

    • モニターの高さが最上部まで上がっていない場合、作業中に意図せずモニターの高さが変わり、けがや故障の原因になります。
  3. 液晶パネル面が傷つかないよう、安定した場所に柔らかい布などを敷き、液晶パネル面を下に向けて置きます。
  4. スタンド部分を取り外します。

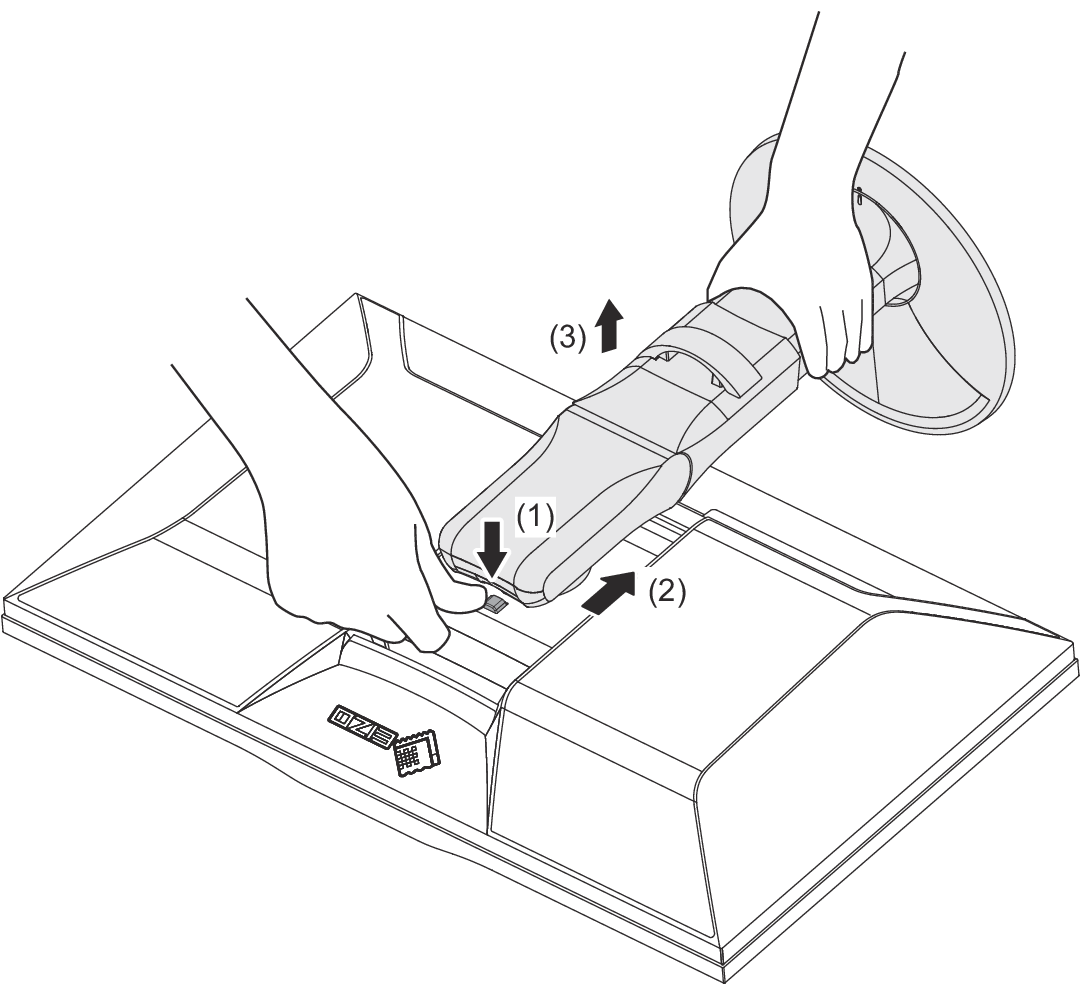

  5. 図のように、ロックボタンを押しながら（1）、スタンド支柱をしっかりと持って、スタンドを台座方向にスライドします（2）。その後、スタンドを上に持ち上げて取り外してください（3）。

オプションアーム取り付け方法

この製品はスタンド部分を取り外すことによって、オプションアーム（またはオプションスタンド）に取り付けることが可能になります。対応しているオプションアーム（またはオプションスタンド）については、当社のWebサイトを参照してください。

（www.eizo.co.jp ）

アームまたはスタンド取り付け時の設置可能な方向および可動範囲（チルト角）は次のとおりです。

注意点

  • 取り付けの際は、アームまたはスタンドの取扱説明書の指示に従ってください。
  • 他社製のアームまたはスタンドを使用する場合は、次の点をアームまたはスタンドメーカーにご確認の上、VESA規格準拠のものを選択してください。
  • 取り付け部のねじ穴間隔：100 mm×100 mm
  • アームまたはスタンドのVESAマウント部外観寸法：122 mm×122 mm以下
  • プレート部の厚み：2.6 mm
  • 許容質量：モニター本体の質量（スタンドなし）とケーブルなどの装着物の総質量に耐えられること
  • ケーブル類は、アームまたはスタンドを取り付けた後に接続してください。
  • 取り外したスタンドを昇降させないでください。モニター本体を取り付けていない状態でスタンドを昇降させると、けがや故障の原因となります。
  • モニターおよびアームまたはスタンドは重いため、落としたりするとけがや故障の原因になります。
  • 定期的にねじの締め付けを確認してください。締め付けが不十分な場合、モニターが外れ、けがや故障の原因になります。
  1. モニターにアーム（またはスタンド）を取り付けます。
  2. 取り付けには次の条件を満たす市販のねじをご使用ください。
  3. 呼び径：M4
  4. 長さ：8.4 mm以上12.9 mm以下（ワッシャーを使う場合は、ワッシャーの厚みを追加）

元のスタンドの取り付け方法

  1. 液晶パネル面が傷つかないよう、安定した場所に柔らかい布などを敷き、液晶パネル面を下に向けて置きます。
  2. オプションアーム（またはオプションスタンド）を固定しているねじを外し、オプションアーム（またはオプションスタンド）を取り外します。
  3. 元のスタンドを取り付けます。
  4. スタンドのツメ（4か所）を、モニター背面の穴（4か所）に合わせて差し込み（1）、スタンドをモニター上部へスライドします（2）。カチッと音がすると取り付け完了です。取り付けたスタンドを上下左右に動かして、確実に取り付けられていることを確認してください。
