対象機種

1.概要

USB給電で動作するHDMI^®機器について、モニターのUSBダウンストリームポート給電での動作可否をご案内します。

2.詳細

従来の当社モニター製品でUSBハブに接続した機器へ給電するためには、モニターのUSBアップストリームポートとPCが接続され、PCとの通信が確立している必要がありました。そのためMicrosoft Wireless Display AdapterなどのHDMI機器を繋いでモニターのUSBハブから電源を取っても、動作状態のPCにUSBアップストリームを繋いでおかないと、そのHDMI機器を動かすことはできませんでした。

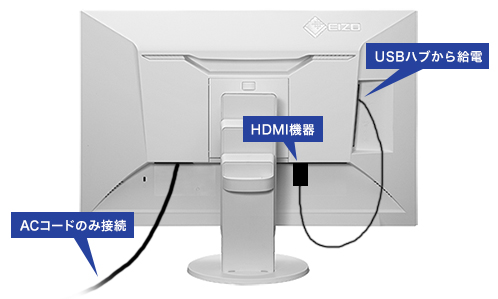

上記の対象機種では、USBアップストリームにPCを繋がなくてもUSBハブに給電し続けるよう、USBハブの仕様を変更しました。USB供給電力（5V / 0.9A^※）の範囲内であれば、Microsoft Wireless Display AdapterなどUSB給電で動作するHDMI機器を、モニター内蔵USBハブの給電能力だけで駆動できます。これにより、PCレスかつモニターACコードのみの配線で、デジタルサイネージのような使い方を実現できます。

このページでは、USB給電またはUSB-ACアダプタ給電のHDMI機器と対象モニターの組み合わせで、HDMI機器がモニター内蔵USBハブからの給電で動作するかどうか、評価した結果をご案内します。

• EV3285、EV2785のUSB Type-A供給電力は、USB CHARGEポートを充電専用に設定した場合、最大5V/2.1A。

• EV3285、EV2785は、以下の通り、設定の変更が必要です。
  ①本体設定のUSB CHARGE ポートを充電専用に変更してください
  ②急速充電対応のUSBダウンストリームポートにUSBケーブルを接続してください
  （マークのあるポート）
• EV3285、EV2785以外の機種は、モニターの電源がオフの状態でも給電させたい場合、Administrator SettingsでCompatibility ModeをOnに変更する必要があります。


• ご注意：当内容は当社での互換性評価を基にしたものであり、実際のお客様環境での互換性を保証するものではありません。


3.評価対象製品

1.Microsoft Wireless Display Adapter V2 (P3Q-00009)
Windows / Android用の無線映像レシーバー Intel WiDi / Miracast規格対応 5V / 0.5A https://www.microsoft.com/accessories/ja-jp/products/adapters/wireless-display-adapter-2/p3q-00009
2.Google Chromecast 2
Android / iOS用の無線映像レシーバー Google独自規格 5V / 1A (付属ACアダプタ) https://support.google.com/chromecast/answer/3046409
3.Amazon fireTV stick（2015年発表モデル）
AndroidベースのFire OSを搭載したスティック型PC 単体でのコンテンツ再生、Miracast規格対応 5V / 1A (付属ACアダプタ)

使用機材

• 液晶モニター：　FlexScan EV2456
• USB簡易ワットチェッカー：　ルートアールRT-USBVAC4QC


4.評価結果

	Microsoft Wireless Display Adapter V2	Google Chromecast 2	Amazon fireTV stick （2015年発表モデル）
安定動作	○	○	○
最大電流 (簡易測定)	約0.3A ＜ 0.9A (USB 3.0)	約0.3A ＜ 0.9A (USB 3.0)	約0.5A ＜ 0.9A (USB 3.0)
HDMI端子 クリアランス	問題なし	問題なし	問題なし
USB端子 クリアランス	問題なし	問題なし	問題なし
